В итоге опытные образцы танка Р-39 были признаны не соответствующими ТТТ. Предложение начальника Отдела главного конструктора (ОГК) Главтанка И.С. Бера о необходимости дальнейшей эксплуатации опытных образцов машины до полного износа с одновременной доработкой конструкции и изготовлением новых образцов для проведения государственных испытаний в мае 1950 г., поддержки в Министерстве транспортного машиностроения не нашло. За нарушение заданных сроков КБ завода № 112 «Красное Сормово» от продолжения работы по плавающему танку отстранили. За срыв правительственного задания были сняты с должности: директор завода Е.Э. Рубинчик (направлен директором Сталинградского судостроительного завода), заместитель главного конструктора А С. Окунев (без права занятия руководящих постов), председатель НТК ГБТУ ВС инженер-полковник А.И. Благонравов (направлен для прохождения дальнейшей службы в войска). Получили выговоры начальник ОГК Главтанка И.С. Бер, заместитель Председателя Совета Министров СССР В.А. Малышев и министр Вооруженных Сил СССР Н.А. Булганин.

Постановлением Совета Министров СССР N«3472-1444 от 15 августа 1949 г. ОКР по созданию плавающего танка и БТР на его базе была возложена на ЧКЗ с привлечением специалистов ленинградского ВНИИ-100 и группы конструкторов с завода №112 «Красное Сормово». Работа развернулась одновременно в Челябинске и в Ленинграде под общим руководством главного конструктора ЛКЗ Ж. Я. Котина.

В Челябинске в группу конструкторов вошли:

– от ВНИИ-100 – заместители главного конструктора Л.С. Троя- нов и Н.Ф. Шашмурин; конструкторы Н.П. Петров, А.И. Попов, Е.П. Дедов, А.И. Фуксон и Н. Бажан (бюро моторной установки); Г.И. Серегин и С.А. Маслов (бюро ходовой части); В.И. Таротько и П.С. Тарапатин (бюро бронекорпусов); А.И. Кузьмин (группа трансмиссии); Г.Н. Рыбин (бюро вооружения); И.Н. Корнилаев (бюроэксплуатации и испытаний); В.А. Поляченко (бюро расчетов) и М.С. Пассов (группа общей компоновки);

– от КБ завода №112 «Красное Сормово» – заместитель главного конструктора А.С. Окунев, начальник конструкторского сектора Н.И. Юрыгин; конструкторы С.А. Розенберг, А.Т. Корнилин, В.И. Мельников (группа моторной установки), А.А. Рыбаков (группа корпуса и башни), А.И. Пронин, И.Г. Алпатов, Н.И. Казанская (группа ходовой части), М.Г. Антипин (группа вооружения), А.С. Кряжев (группатрансмиссии), В.И. Дикарев (группа расчетов) и А.Н. Аксенов (группа эксплуатационной документации);

– от КБ ЧКЗ – заместитель главного конструктора П.М. Ефимов, И.С. Кавьяров (бюро трансмиссии), Д.Н. Скворцов, Писаревский (бюро моторной установки) и Б.И. Яковлев (бюро вооружений).

Ведущими инженерами по машине, получившей заводское наименование «Объект 740», назначили Л.С. Троянова и Н.Ф. Шашмурина.

В Ленинграде работу по плавающему танку возглавлял заместитель директора – главный инженер ВНИИ-100 П.К. Ворошилов. Ведущими инженерами по машине, имевшей индекс «Объект 270» являлись Г.Н. Москвин и А.Н. Стеркин. Здесь решался принципиальный вопрос о замене открыто установленных гребных винтов водометами, применявшимися на военных катерах. Вообще выбору типа водоходного движителя уделялось большое внимание. Рассматривались четыре варианта: с тоннельными гребными винтами; с убирающимися гребными винтами, водометами и за счет перемотки гусениц. Одновременно исследовалась конфигурация корпуса плавающего танка. Значительный вклад в разработку конструкции основных узлов и систем машины внесли К.Н. Ильин, Б.А. Красников, Г.А. Михайлов, Н.Т. Федорчук, Г.Н. Чунц.

Задача создания легкого плавающего танка была необычной для разработчиков тяжелых машин: им предстояло решить ряд совершенно новых проблем. Поэтому для оказания помощи к этим работам были подключены: судостроители ЦНИИ-45 им. А.Н. Крылова в Ленинграде, специалисты из ЦАГИ, НАТИ, НАМИ и в качестве консультанта – профессор Н.В. Вознесенский из Ленинградского политехнического института им. М.И. Калинина.

Эскизный проект танка, выполненный в двух вариантах, предъявили на рассмотрение технического совета ЧКЗ 20 октября 1949 г. Первый вариант (руководитель – Л.С. Троянов) предполагал, в основном, сохранение общей компоновки плавающего танка Р-39 конструкции завода №112 «Красное Сормово» и использование его узлов и агрегатов силовой установки, трансмиссии и ходовой части, за исключением обеспечения плавучести – за счет водоизмещения корпуса. Второй вариант (руководитель – Н.Ф. Шашмурин) предусматривал совершенно другую схему общей компоновки и конструкцию узлов и агрегатов танка – использование шестицилиндрового дизеля В-6 мощностью 176 кВт (240 л.с.) из семейства дизелей типа В-2 с жидкостной эжекционной системой охлаждения, коробки передач среднего танка Т-34-85, водометного движителя вместо гребных винтов, а также обеспечение запаса плавучести за счет водоизмещения корпуса машины. В гусеничном движителе отсутствовали поддерживающие катки, а опорные однорядные катки были выполнены водоизмещающими и имели наружную амортизацию.

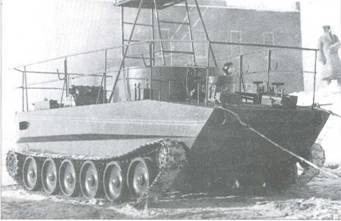

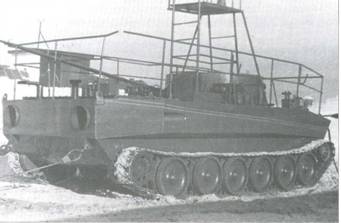

Модель танка «Объект 728».

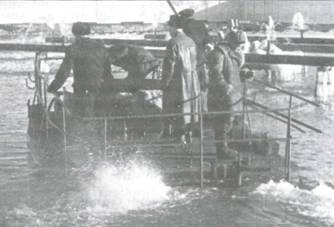

Испытания модели танка «Объект 728» на швартовых.

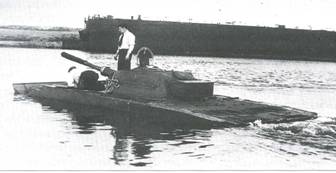

Ходовой макет «Объект 270-М» на испытаниях.

В результате обсуждения эскизного проекта для представления в Министерство транспортного машиностроения и НТК ГБТУ ВС СССР приняли вариант проекта танка «Объект 740» конструкции Н.Ф. Шашмурина.

Технический проект и макет танка в масштабе 1:20 выполнили к 15 ноября 1949 г. После рассмотрения и одобрения комиссией представленных материалов развернулся выпуск чертежно-конструкторской документации, а затем приступили к сборке опытных образцов для проведения заводских испытаний со сроком их предъявления к марту 1950 г.

Параллельно с подготовкой технического проекта в ноябре 1949 г. во ВНИИ-100 для изучения водометов изготовили и провели исследования ходового макета танка массой 12 т, который имел обозначение «Объект 270-М». По результатам выполненных исследований начались углубленные проработки конструкции водометов и технологии их производства. Спроектированный водомет, получивший индекс ОД-14, оказался настолько удачным, что впоследствии более 50 лет применялся на трех поколениях плавающих машин СТЗ (ВгТЗ), обеспечивая им прекрасные характеристики водоходности.

На ЧКЗ, учитывая, что установка водометного движителя в танке осуществлялась впервые в истории отечественного танкостроения, на основании распоряжения главного инженера завода №157 от 25 января 1950 г. изготовили плавающую металлическую модель танка «Объект 740» в натуральную величину с действующими водометными движителями, получившую обозначение «Объект 728». Модель имела аналогичную с разрабатываемым танком массу (14 т) и предназначалась для определения его эксплуатационных характеристик в условиях швартовых, выявления прочности и работоспособности движителя и элементов управления при длительной работе с полной нагрузкой. Испытания модели «Объект 728» начались 1 февраля и были прекращены 3 марта 1950 г. в связи с ее отправкой в Ленинград. На этой модели прошли испытания кормовые заслонки водометов с вертикальными осями вращения и специальным уравновешивающим устройством, облегчавшим управление заслонками. В процессе проведения испытаний было установлено, что водометные установки, являющиеся реактивным водоходным движителем, обеспечивали тяговые усилия: на первой передаче – до 82 кгс, на второй передаче – до 900 кгс, на третьей передаче – до 1650 кгс. Но конструкция кормовых заслонок и уравновешивающее устройство нуждались в дальнейшем совершенствовании.

Результаты испытаний ходового макета «Объект 270-М» и модели танка «Объект 728» использовались при доработке конструкторско-технической документации и изготовлении опытных образцов танка «Объект 740».

Первый опытный образец танка «Объект 740», собранный на ЧКЗ в феврале 1950 г., сразу же направили на заводские испытания. Следующие два опытных образца танка, доработанные по результатам заводских испытаний первого образца, 15 мая 1950 г. предъявили на государственные испытания, которые успешно прошли в июле-августе 1950 г. в районе г. Полоцка. По результатам государственных испытаний танк «Объект 740» после устранения выявленных недостатков был рекомендован для принятия на вооружение Советской Армии. Постановлением Совета Министров СССР №4768-2068 от 23 ноября 1950 г. освоение серийного производства с изготовлением к маю 1951 г. установочной партии из десяти танков для проведения войсковых испытаний было возложено на СТЗ.

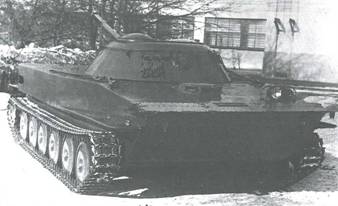

Первый опытный образец танка «Объект 740». Февраль 1950 г.

Опытный плавающий танк К-90 на испытаниях. Июль-август 1950 г.

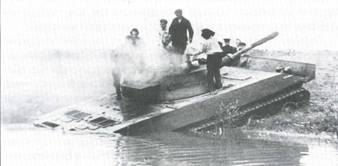

Плавающий танк «Объект 740» на государственных испытаниях. Июль-август 1950 г.

Плавающий танк «Объект 740» установочной партии на войсковых испытаниях. 1951 г.

Одновременно с танком «Объект 740» летом 1950 г. проходил испытания опытный образец плавающего танка К-90 с двумя гребными винтами в качестве водоходного движителя. В конструкции его силовой установки и трансмиссии широко использовались автомобильные агрегаты и узлы. Танк был разработан в 1950 г. Особым конструкторским бюро инженерного комитета Сухопутных войск57 под руководством А.Ф. Кравцева по единым с танком «Объект 740» тактико-техническим требованиям. Опытные образцы этой машины изготовил военный ремонтный завод № 2 (ВРЗ № 2) в Москве. Танк К-90 не был рекомендован к принятию на вооружение, так как по подвижности уступал танку «Объект 740».
