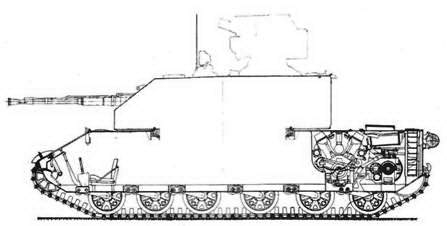

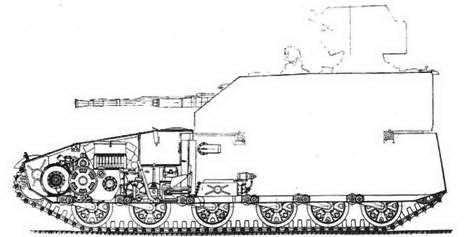

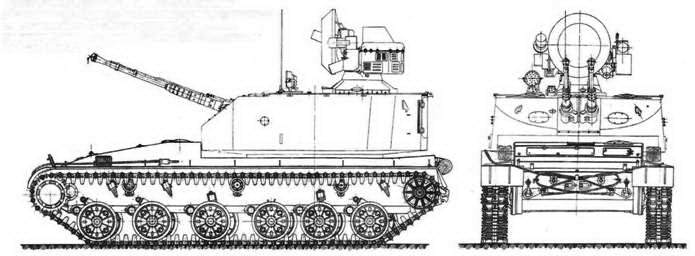

Проекции и продольные разрезы «Объекта 130»
(Пояснительная записка к техническому проекту гусеничного самохода на базе СУ-100ПМ с узлами и агрегатами, унифицированными с танками Т-54 и Т-55. — Свердловск, сентябрь 1960 г.).
Неизвестный
Рассказывая о ЭСУ-37-2, следует вспомнить еще один проект: в 1960 г., до объединения с ОКБ-3, СКВ Свердловского ордена Трудового Красного знамени машиностроительного завода № 50 (СМЗ) подготовило под руководством П.П. Васильева технический проект ЗСУ «Объект 130». Целью разработки, выполненной на основе ЗСУ «Объект 119», была унификация легкой базы по узлам и агрегатам МТО с танками Т-54 и Т-55.
Первый вариант «Объекта 130» отличался от шасси ЗСУ «Енисей» поперечным расположением двигателя, при этом МТО и весь корпус удлинились примерно на 120 мм. Была упрощена геометрия верхней носовой части корпуса, крыша над водителем стала горизонтальной. Кроме того, проект предусматривал использование в ходовой части наружных гидравлических телескопических амортизаторов на первом, втором и шестом катках каждого борта и рас
положение катков правого борта со сдвигом назад относительно катков левого борта, как на танках. Звездочка ведущего колеса имела 13 зубьев.
Еще более радикально отличался вариант с задней компоновкой силового агрегата.
Возможность использования узлов танкового МТО на легкобронированных машинах подтвердилась, но на этом работы были остановлены. Опытный образец не строился.
Литература
1. Акт Государственных испытаний опытного образца 37-мм спаренной самоходной зенитной установки «Енисей» (ЗСУ-37-2), 1961.
2. Томашов Ю.В., Андреев В.В., Бобков Г.С., Волкович А.В. Годы побед и тревог. — Екатеринбург: ФГУП Уралтрансмаш, 2002.
3. Устьянцев С. Мы можем все! Независимый институт материальной культуры. — Екатеринбург: ФГУП «Уралтрансмаш», 2007.
4. Широкорад А. Огненный купол, или малоизвестные страницы из истории современной зенитной ПВО // Техника и оружие. — 1996, № 5.
5. Широкорад А. «Шилка» и другие отечественные зенитные самоходные установки // Бронеколлекция. — 1998, № 2.
Транспорт для российских просторов
Александр Кириндас
Продолжение.
Начало см. в «ТиВ» № 8,9/2009 г., № 3–5,7,8,10/2010 г.
Фото из архива автора.
Изделие нового типа
В предыдущей статье цикла (см. «ТиВ» № 10/20 Юг.) уже рассказывалось о том, что в годы Великой Отечественной войны в Советский Союз были поставлены канадские снегоходы В-2 и В-3. На основании результатов их испытаний по заданию Научно-танкового комитета ГАБТУ на конкурсной основе развернулись работы по созданию отечественных аналогов. В частности, в 1946 г. этой тематикой занялся конструкторский коллектив НПО ГИИ 1* в составе 5 человек во главе с доцентом М. В. Веселовским.
1* Горьковский индустриальный институт.
М.В.Веселовский.

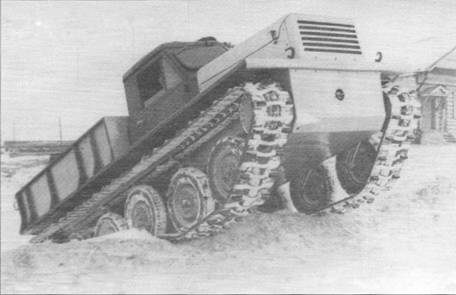

В рамках реализации научной темы № 19 силами НПО ГИИ был спроектирован и изготовлен опытный образец снегохода С-20. Он проходил заводские испытания в районе Горького и государственные испытания на Кубинке, однако не выдержал их по причине неудовлетворительной надежности и несоответствия по весу, максимальной скорости по целине и шоссе, среднему удельному давлению, максимальной мощности двигателя, габаритным размерам. Из-за некачественного производственного
исполнения и недостаточной герметичности машины испытания по преодолению бродов глубиной 80–90 см носили ограниченный характер: С-20 интенсивно набирал воду через щель в носовой части и негерметично закупоренное пробкой отверстие для слива воды и масла. В то же время было высказано предположение, что благодаря объемному водоизмещающему корпусу и малой собственной массе снегоход, подобный С-20, сможет обладать положительной плавучестью и преодолевать водные преграды при надлежащем производственном исполнении.По завершении испытаний снегоходов Т-42 и С-20 было принято решение продолжить работы по машинам такого типа. Если новые изделия московского коллектива в целом развивали прежнюю концепцию, то снегоход горьковского коллектива стал транспортным средством нового типа. Его создание велось в КБ НПО ГИИ в рамках научной темы № 47. Машина получила военное обозначение «С-21» и институтское «ГИИ-21». Главным конструктором был М.В. Веселовский.
Предположение о возможности достижения амфибийности позволило наметить новое направление работ и несколько скорректировать техническое задание. Дополнительно было определено решение следующих задач:
— преодоление любых болот, не проходимых никаким видом транспорта, а также человеком;
— переброска машины по хорошим дорогам на буксире со снятыми гусеницами с целью их сбережения;
— форсирование водных преград.
Последнее качество на тот момент не являлось определяющим, поэтому машина на начальном этапе работ именовалась снегоходом. Работы формально подразумевали создание транспортного средства для Вооруженных Сил и народного хозяйства, но, фактически, по причине новизны, носили поисковый характер.
Проектные чертежи общего вида снегохода С-21 М.В. Веселовский подписал 20 октября 1948 г. По сравнению с С-20 компоновка новой машины претерпела значительные изменения и в целом была подобна советским артиллерийским тягачам, поэтому внешне С-21 более всего напоминал поставленный на гусеницы грузовик.
Водоизмещающий корпус машины был цельнометаллический, каркасной конструкции, с дюралевой обшивкой. Конструктивно он разделялся на три части. Нижняя часть коробчатого вида, сваренная из стальных профилей, с дюралевой обшивкой толщиной 1,5 мм на заклепках принимала основные нагрузки и служила рамой. Грузовая платформа снабжалась скамейками и брезентовым тентом, была выполнена заодно с нижней частью и конструктивно повторяла ее. Деревянная кабина заимствовалась от грузового автомобиля ГАЗ-51 раннего выпуска с доработкой нижней части.

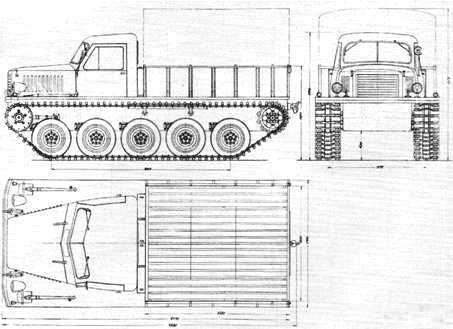

Общий вид снегохода С-21 (проект).
Ходовая часть состояла из гусениц, катков, торсионных подвесок, ведущих звездочек и ленивцев с натяжными приспособлениями. Гусеница была аналогична гусенице снегохода С-20. В качестве опорных катков (по пять на каждый борт) использовались колеса автомобиля «Москвич» с заполненными губчатой резиной камерами. Ступицы колес — от «Победы». Конструкции ленивца и ведущей звездочки, набранных из листов текстолита и стали, были аналогичными. Ведущая звездочка с 12 зубьями и диаметром начальной окружности 465 мм была установлена на стандартную ступицу ГАЗ-51, связанную с полуосями главной передачи. Ленивец при помощи натяжного приспособления (кривошипа и распорного винта) имел возможность перемещаться на величину шага между планками гусеницы. Подвеска — торсионная, со стальными торсионами. На те же посадочные места без дополнительных изменений конструкции кузова могла быть установлена подвеска торсиластик 2* с резиновыми кольцами. Вместо поддерживающих катков стояли направляющие клинья склизы.
Основные элементы подвески торсиластик: наружная труба, внутренняя труба, упругие элементы (резиновые жгуты или иные, применительно к С-21 набор шайб) и балансир для крепления колеса.
2* В подвеске торсиластик резиновые упругие элементы работают на сжатие. В случае использования в качестве упругого элемента резиновых жгутов используется название «резиножгутовая». Между двумя профилированными трубами проложены параллельно осям труб резиновые жгуты (возможно и применение шайб, набранных вместо жгута, как это имело место в проекте С-21). При взаимном повороте труб, жгуты (или шайбы) сжимаются, чем реализуется упругое действие подвески.
