Все эти преимущества были реализованы в конструкции танка Т-80, принятого на вооружение Советской Армии в 1976 г. Но до этого момента отечественным разработчикам боевых машин необходимо было пройти сложный и долгий путь. Эта статья посвящена малоизвестным машинам, которые являлись предшественниками первого в мире серийного танка с газотурбинной силовой установкой.

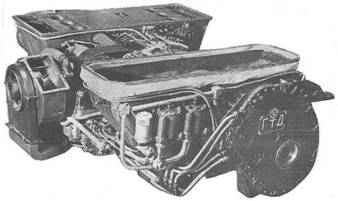

Танковый газотурбинный двигатель ГТД-1.

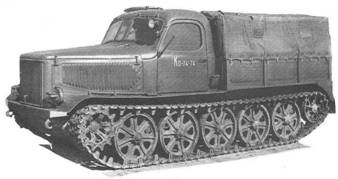

Гусеничный тягач АТ-Л.

Главный конструктор ОКБТЛКЗЖ.Я. Котин.

Предшественники Первые шаги

В 1946 г. в СКВ турбинного производства ЛКЗ, обладавшим опытом разработки и серийного производства паровых турбин малой и средней мощности, приступили к созданию танковой ГТСУ. В период 1948–1949 гг. под руководством главного конструктора А.Х. Старостенко был выполнен технический проект ГТД мощностью 515 кВт (700 л.с.) со стационарным (невращающимся) теплообменником.

Однако работы в этом направлении были прекращены в связи с неприемлемыми расчетными величинами расхода топлива. (Более подробную информацию по работам над ГТД периода 1945–1965 гг. см. «ТиВ» № 7,10/2009 г.).

Предпринимались попытки использовать в решении поставленных задач опыт морских инженеров. Так, в 1951 г. оригинальную транспортную газотурбинную установку для танка начальнику ОКБТ ЛКЗ Ж.Я. Котину предложил доцент Ленинградского кораблестроительного института Н.Ф. Галицкий, но она не удовлетворяла требованиям, предъявляемым танковому ГТД.

Вновь к работам в этом направлении вернулись во второй половине 1950-х гг.

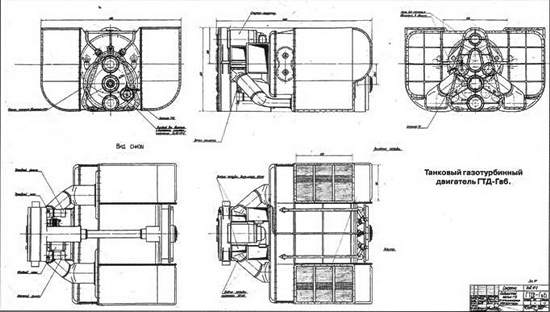

В период 1956–1962 гг. в СКБ турбинного производства ЛКЗ под руководством Г.А. Оглоблина были выполнены работы по созданию танкового газотурбинного двигателя ГТД-1 без теплообменника с расчетной мощностью 735 кВт (1000 л.с.) и удельным расходом топлива 456 г/кВт-ч (355 г/л.с.ч.). В результате, в 1960–1962 гт. были предложены два варианта двигателя мощностью 735 кВт (1000 л.с.) со стационарным (ГТД1 — Гвб) и вращающимся (ГТД1 — Гв7) теплообменниками. Работы по двигателям были прекращены из-за невозможности улучшения полученных экспериментальных данных, не соответствующих расчетным характеристикам.

В 1958 г. совместными усилиями СКБ-2 НАМИ и КБ СТЗ был подготовлен проект газотурбинного двигателя ГТД-051А мощностью 313 кВт (425 л.с.) для легкого плавающего танка «Объект 195» (см. «ТиВ» № 7/2009 г.).

В целях активизации работ по созданию ГТД для машин легкой весовой категории ВНИИ-100 поручалось выполнить ряд НИОКР по системам и отдельным узлам двигателя. В рамках их выполнения в период 1958–1960 гг. во ВНИИ-100 на базе гусеничного тягача АТ-Л был изготовлен ходовой макет с ГТСУ, в которой использовался авиационный турбостартер ТС-12Ф мощностью 73,5 кВт (100 л.с.) ^1*

1* Авиационный турбостартер ТС- 12Ф был разработан ОКБ завода № 478 (в настоящее время ГП «Ивченко-Прогресс») для турбовинтового двигателя НК-12.

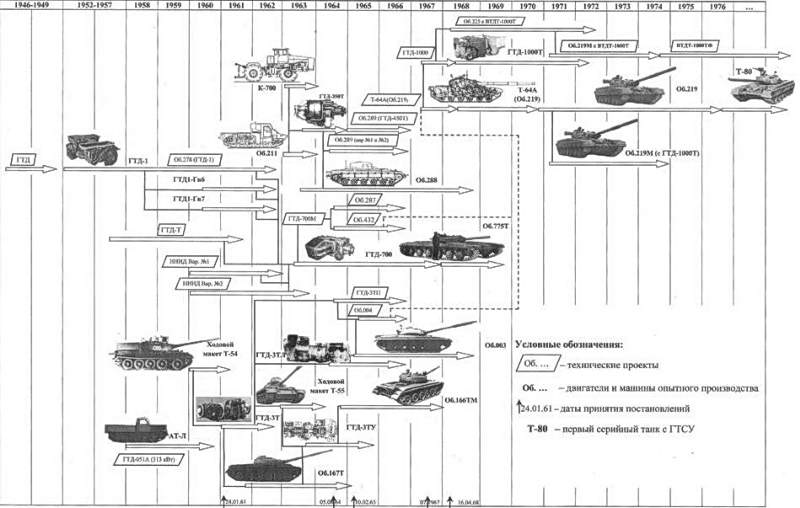

Схема развития опытно-конструкторских работ, направленных на создание танка с ГТСУ

В это же время (1957–1961 гг.) коллектив СКБ-75 ЧТЗ под руководством В.Б. Михайлова разработал несколько предэскизных проектов ГТД. Один из них, ГТД-Т, имел мощность 735 кВт (1 000 л.с.), а его габаритная мощность составляла 1838 кВт/м^3 (2500 л.с./м^3). Дальнейшая деятельность в этом направлении была прекращена в связи со свертыванием работ по тяжелым танкам.

Д.Ф.Устинов, председатель ВПК 1957–1963 гг.

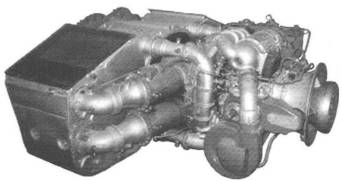

Танковый газотурбинный двигатель ГТД-700.

Сосредоточение усилий

Для оценки возможности применения ГТД в силовых установках средних танков соответствующие задачи были поставлены перед НИИД. В период 1960–1963 гг. коллектив института по результатам проведенных исследований предложил несколько вариантов эскизной компоновки МТО танка Т-55 с использованием собственного проекта ГТД. Проект двигателя был выполнен в двух вариантах: без теплообменника, габаритной мощностью 474 кВт/м^3 (645 л.с./м^3) и с удельным расходом топлива 352 г/кВт-ч (259 г/л.с. ч); с теплообменником, мощностью 441 кВт (600 л.с.) и с удельным расходом топлива 292 г/кВт ч (215 г/л.с. ч).

15 августа 1961 г. было подписано распоряжение комиссии ВСНХ СССР по военно-промышленным вопросам № 2350, расширившее задачу и распределявшее направления работ по газотурбинным двигателям для бронетанковой техники^2*. Согласно этому распоряжению, создание танкового ГТД в 1961–1964 гг. поручалось СКБ-75 ЧТЗ. Этим же документом предусматривалось формирование на заводе ОКБ по ГТД (ОКБ-6). В связи с этим в 1961 г. в ОКБ-6 ЧТЗ совместно с НИИД продолжили работы по первому отечественному специальному танковому газотурбинному двигателю ГТД-700 мощностью 515 кВт (700 л.с.) и с удельным расходом топлива 381 г/кВт ч (280 г/л.с. ч).

Два первых опытных образца ГТД-700 собрали в 1965 г. Проведенные стендовые испытания подтвердили расчетные данные и правильность принятых конструкторских решений. Для своего времени ГТД-700 имел высокие характеристики и меньший расход топлива, чем двигатели без теплообменника. Для этого в конструкции теплообменника были выбраны оптимальные гидравлические диаметры воздушных и газовых каналов, соответствующие параметры скоростей воздуха, газа и температуры теплоносителей. Каналы теплообменных секций не имели резких поворотов. Работу двигателя в танке обеспечивал одноступенчатый циклонный воздухоочиститель со степенью очистки воздуха 0,97.

Все пять изготовленных опытных образцов ГТД-700 успешно прошли стендовые, а затем и ходовые испытания. Один из двигателей в начале 1968 г. установили в танке «Объект 775Т», а в марте того же года состоялся его пуск непосредственно на объекте. За период с марта 1968 г. по апрель 1969 г. танк «Объект 775Т» прошел около 900 км, при этом наработка ГТД-700 составила 100 ч.

2* Необходимо отметить, что все НИОКР по отечественным танковым ГТД в эти годы велись по двум направлениям. Первое направление было связано с приспособлением вновь разрабатываемых авиационных турбовальных газотурбинных двигателей. В то время представлялось целесообразным использование в танках существовавших ГТД, получивших широкое применение в отечественной авиационной технике. Работы в этом направлении были начаты в ОКБ-29 (Омск) по решению ВСНХ СССР № 173РС от 24 января 1961 г. Вторым направлением являлось создание специальных танковых ГТД.

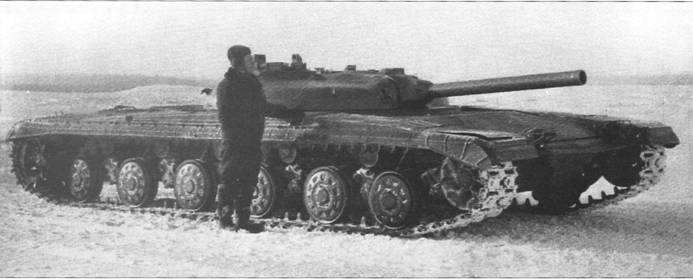

Опытный танк «Объект 775T».

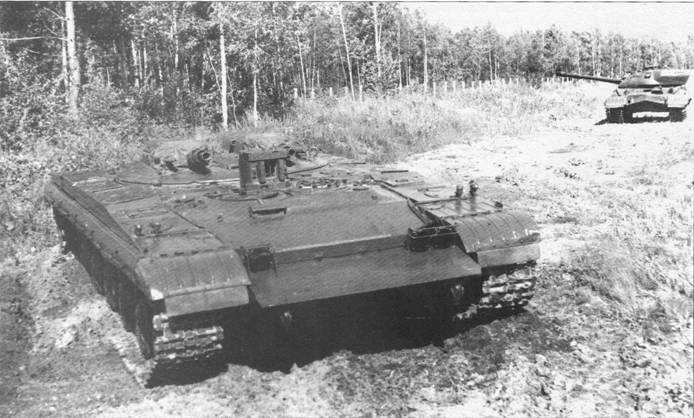

Опытный танк «Объект 287». На заднем плане справа — тяжелый танкТ-10М.

Однако в 1969 г. дальнейшие работы по двигателю были остановлены в связи с прекращением работ по танку «Объект 775». Впоследствии опыт, накопленный при создании двигателя ГТД-700, использовался при разработке газотурбинного двигателя для боевой машины пехоты БМП-1 и опытного танка «Объект 219».
