5. Нет доступа к нижнему люку машины. При выходе из машины через нижний люк необходимо в начале снять передатчик.

6. Нет доступа к воздушным баллонам для запуска двигателя. Для зарядки баллонов на станции, необходимо предварительно снять приемник.

7. Невозможна смена антенны изнутри машины.

8. При повороте башни тело орудия будет изгибать антенну вокруг башни.

9. Так как тело орудия касается антенны на высоте 0,5 метров от основания, то при повороте башни возможна поломка антенны.

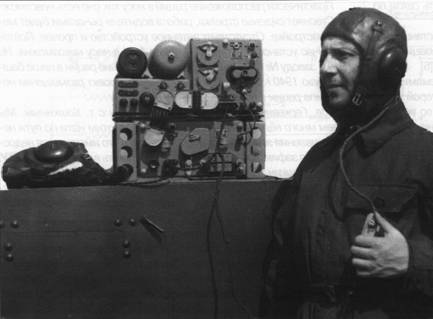

Общий вид радиостанции КРСТБ.

10. Отверстие в переднем наклонном листе машины для антенного ввода и броневой стакан защиты антенного ввода делает наклонный передний лист наиболее слабым местом машины. При попадании снаряда в передний броневой лист машины броневой стакан и антенна будут срезаны, а осколки через отверстие в броне для антенного ввода будут поражать экипаж машины.

11. При данном размещении радиостанции, для обеспечения командиру машины возможности работы на радиостанции необходимо устанавливать ТПУ-3, что влечет за собой установку нового типа ВКУ на 18 слаботочных колец, имеющееся ВКУ-2 на 20 слаботочных колец не может быть установлено в машине по своей конструкции.

12. При требовании установки на радиомашинах телекодов ТК-12, в башне машины должны быть установлены кнопочник и приемное табло, для установки которых необходимо иметь на ВКУ два свободных слаботочных кольца. [8]

По итогам совещания проект признали слабопроработанным и непригодным для реализации, так как предложенное размещение радиооборудования не обеспечивало надежной работы и снижало боевые качества машины. Чуть позднее, 11 апреля 1940 г., на заводе № 183 под председательством начальника КБ 520 А.А. Морозова состоялось повторное совещание по вопросам монтажа радиооборудования в танке Т-34. На этом совещании также рассматривались варианты установки переговорного устройства ТПУ-2 и телекода ТК-12.

Телекод ТК-12 представлял собой устройство, позволявшее при помощи радиостанции производить обмен кодированными командами между танками без использования телефонной и телеграфной связи. Он состоял из приемного устройства, селектора, кнопочника и табло и подключался к радиостанции 71 — ТК-3 через специальные гнезда. Телекод ТК-12 должен был устанавливаться на все радиофицированные танки Т-34 согласно ТТТ (забегая вперед, скажем, что в июле 1940 г. АБТУ отказалось от его установки в Т-34).

На совещании присутствовали начальник группы электрооборудования КБ 520 В.Я. Курасов, представители АБТУ КА, УС КА и НИИСТ (Научно-исследовательского института связи и особой техники). Участниками совещания была подтверждена невозможность установки 71 — ТК-3 в носовой части корпуса танка и фактически принято решение о размещении радиостанции в нише башне.

СЛУШАЛИ.

I. Размещение радиостанции в машине А-34.

Вследствие невозможности размещения радиостанции в носу машины (см. протокол совещания от 9/IV-40 г. на з-де 183) последняя может быть установлена в нише башни машины по следующему размещению:

1. Передатчик — в нише башни слева по ходу машины.

2. Приемник — в нише башни справа по ходу машины.

3. Умформер РУН-75 — на амортизаторе передатчика.

4. Умформер РУН-10- на амортизаторе приемника.

5. Аккумуляторы4-НКН-10-за спинами сидений башни.

6. Щиток РРН — на правой стенке башни рядом с приемником.

7. Главный переключатель — в центре ниши башни на потолке.

8. Антенный ввод — на потолке башни с левой стороны около передатчика.

9. Запасное имущество радиомашины 71-ТК-3 размещается в машине по усмотрению завода № 183, согласовав его с Военпредом УС КА.

Данное размещение имеет следующие недостатки:

1. Неудобно управление радиостанцией ввиду тесного расположения экипажа башни при поднятом гильзоулавливателе, а также ввиду малого разворота передних панелей приемника и передатчика радиостанции. Такое расположение приемника и передатчика вызвано увеличенным скосом стенок ниши башни.

2. Управление приемником радиостанции при поднятом гильзоулавливателе возможно только командиром машины, а настройка передатчика возможна только заряжающим. Настройка передатчика командиром возможна на стоянке машины на исходном положении.

II. Размещение Телекола ТК-12

Телекод ТК-12 может быть установлен в башне машины по следующему размещению:

1. Прибор «ПУ» — под правым сиденьем башни.

2. Прибор «С» — под левым сиденьем башни.

3. Прибор «Т» (Табло) — на крыше башни впереди командира, около крепления ПТК

4. Прибор «К» (Кнопочник) — на погоне башни ниже указателя поворот башни.

5. Запасное имущество ТК-12 размещается в машине по усмотрению завода 183 с согласованием с Военпредом УС КА.

III. Размещение переговорного устройства:

Вследствие того, что на снабжении имеется только ТПУ-2, а также учитывая, что установка другого типа ТПУ повлечет за собой установку нового ВКУ на 18 слаботочных колец, считать необходимым устанавливать в машине А-34 переговорное устройство ТПУ-2 со следующим размещением:

1. Аппарат № 1 — позади командира на левой стенке башни.

2. Аппарат № 2 — у водителя на переднем листе машины.

ЗАКЛЮЧЕНИЕ.

Единственным возможным расположением радиостанции 71 — ТК-3 в машине А-34 является размещение ее в нише башни машины, что вызывается следующими соображениями:

1. Невозможностью установки радиостанции 71 — ТК-3 в носу машины из-за недостатков указанных в протоколе совещания на заводе 183 от 9/IV-1940 г. Особенно из-за невозможности установки антенного устройства.

2. Несмотря на неудобство управлением радиостанцией работа на таковой все же возможна, особенно учитывая то положение, что настройка передатчика производится на исходном положении на стоянке машины, а подстройка приемника возможна командиром.

3. По заявлению Нач. Конструкторского бюро 183 т. МОРОЗОВА, ниша башни машины А-34 будет расширена, что позволит более удобно расположить радиостанцию в целом, а также агрегаты телекода ТК-12. [9]

Несмотря на то, что протокол был подписан представителями АБТУ и УС, руководство АБТУ с принятым решением категорически не согласилось и в дальнейшем настойчиво требовало от завода № 183 переноса радиостанции в корпус танка, о чем будет подробно рассказано в следующих главах.

Кроме работ по переносу радиостанции, в марте 1940 г. КБ 520 приступило к разработке механической системы сервоуправления Т-34, так как установленная на опытных образцах система пневматического сервоуправления на войсковых испытаниях показала себя не лучшим образом и была признана комиссией сложной и ненадежной. Также конструкторы завода № 183 занимались проектированием шпор для улучшения сцепных качеств гусениц Т-34.
