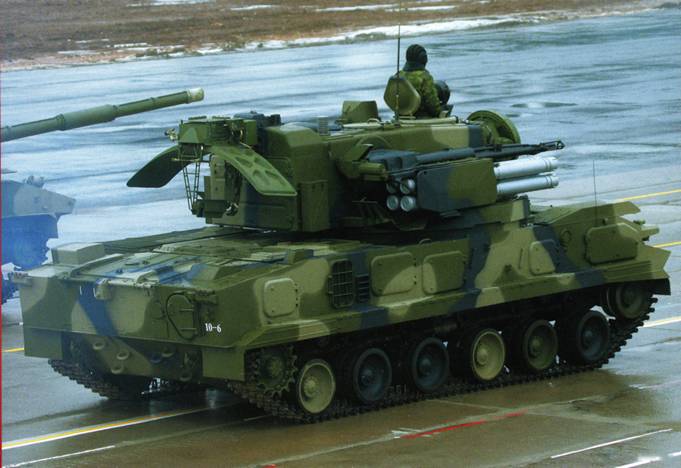

Несмотря на высочайшую насыщенность аппаратурой и использование полезного объема, сравнимого с авиационной техникой, созданная для «Тунгуски» боевая машина 2С6 получилась относительно легкой и изящной. С полным боекомплектом и топливом ее масса составляла около 34 т. Она имела высокую проходимость, маневренность, а также плавность хода, обеспечивающую возможность ведения радиолокационной разведки и поражения воздушных целей в движении.

Внутри башни располагался экипаж в составе командира и двух операторов. Механик-водитель находился в переднем отсеке.

Боевая машина имела достаточно мощное бронирование, эффективно защищающее экипаж и аппаратуру от пуль и осколков.

Функционирование боевой машины 2С6, как правило, могло осуществляться автономно. При этом не исключалась и ее работа в системе управления средствами ПВО Сухопутных войск. При автономном режиме обеспечивались: поиск цели (круговой — с применением станции обнаружения и целеуказания (СОЦ), секторный — с помощью станции сопровождения целей (ССЦ) или оптического прицела); опознавание ее государственной принадлежности с помощью встроенного запросчика 1РЛ138; сопровождение цели по угловым координатам (автоматическое — с помощью ССЦ, полуавтоматическое — с использованием оптического прицела 1А29М, так называемое инерционное — с использованием цифровой вычислительной системы (ЦВС) в предположении движения цели по прямой с постоянной скоростью) и по дальности (автоматическое или ручное — с применением ССЦ, автоматическое — с помощью СОЦ, инерционное, а также по установленной скорости, определяемой командиром визуально по типу выбранной для обстрела цели).

Боевая машина оснащалась системами электропитания, навигации, внешней и внутренней связи, вентиляции и обеспечения микроклимата, средствами наблюдения, противоядерной, противохимической и противобактериальной защиты, противопожарным оборудованием.

На боевой машине устанавливалась башня, которая вращалась горизонтальным приводом наведения. В ней размещались два радиолокатора — станция обнаружения, опознавания и целеуказания и станция сопровождения цели, оптический прицел, пусковые установки ракет, две 30-мм пушки, вертикальные привода наведения.

Радиолокационно-приборный комплекс включал радиолокационную станцию, цифровую вычислительную систему и систему измерения угловых качек.

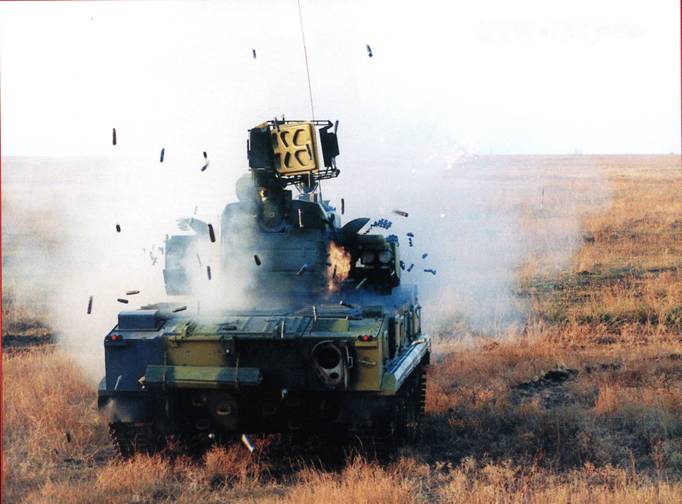

Антенна ССЦ.

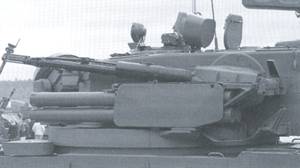

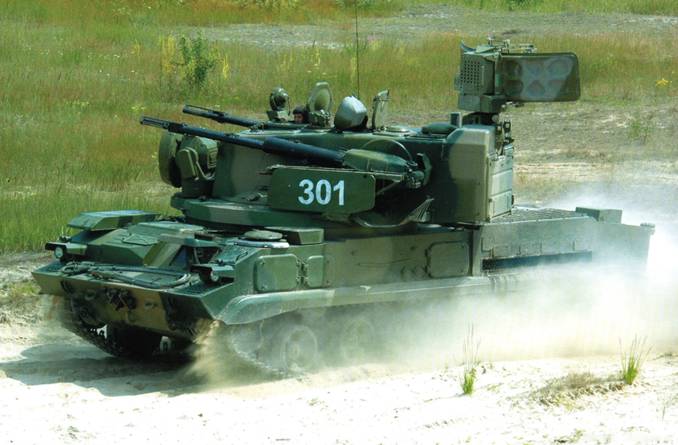

Зенитный автомат и ЗУР в ТПК.

В состав радиолокационной системы входили радиолокационная станция обнаружения и целеуказания, наземный радиолокационный запросчик, радиолокационная станция сопровождения целей и передачи на борт ракеты команд управления полетом.

СОЦ 1РЛ144М представляла собой когерентно-импульсную РЛС кругового обзора дм-диапазона. Высокая стабильность частоты передатчика, выполненного в виде задающего генератора и усилительной цепочки, применение фильтровой схемы селекции движущихся целей обеспечивали высокий коэффициент подавления отражений от местных предметов (30–40 дБ), что позволяло производить обнаружение целей на фоне интенсивных отражений от подстилающей поверхности и в пассивных помехах. Однозначное определение дальности и радиальной скорости достигалось подбором значений частоты и частоты повторения импульсов, что позволило реализовать сопровождение цели по дальности и по азимуту, автоматическое целеуказание станции сопровождения цели и выдачу текущей дальности в цифровую вычислительную систему как резервный вариант при постановке противником интенсивных помех в диапазоне работы станции сопровождения. Для обеспечения функционирования в движении была применена электромеханическая система стабилизации антенны с использованием системы измерения качек и курса самоходной установки.

При импульсной мощности передатчика 7-10 кВт, чувствительности приемника порядка 2 х 10'14 Вт, ширине диаграммы направленности антенны по азимуту 5° и по углу места 15° станция с вероятностью 0,9 обеспечивала обнаружение воздушной цели с ЭОП истребителя на высотах от 0,025 до 3,5 км, на дальности 16–19 км. При этом разрешающая способность станции и среднеквадратичные ошибки определения координат составляли, соответственно, 500 м и 20 м по дальности, 5–6° и 1° по азимуту, до 15° и 5° по углу места.

ССЦ представляла собой когерентно-импульсную РЛС см-диапазона с двухканальной системой сопровождения по угловым координатам, с фильтровыми схемами селекции движущихся целей в каналах автодальномера и углового сопровождения. Коэффициент подавления пассивных помех и отражений от местных предметов составлял 20–25 дБ.

Станция осуществляла переход на автосопровождение в режимах целеуказания и поиска цели в пределах сектора, соответствующего 120° по азимуту и 0-15° по углу места. При импульсной мощности передатчика 150 кВт, чувствительности приемника 3x1013 Вт, ширине диаграммы направленности антенны 2° (по азимуту и углу места) станция с вероятностью 0,9 обеспечивала переход на автосопровождение по трем координатам цели (с ЭОП, равной истребителю), летящей на высотах 0,025-1,0 км с дальностей 10–13 км при целеуказании от СОЦ и с 7,5–8,0 км при самостоятельном секторном поиске цели. Разрешающая способность станции и среднеквадратические ошибки сопровождения цели составляли, соответственно, не более 75 м и 2 м по дальности и 2° и 2 д.у. по угловым координатам.

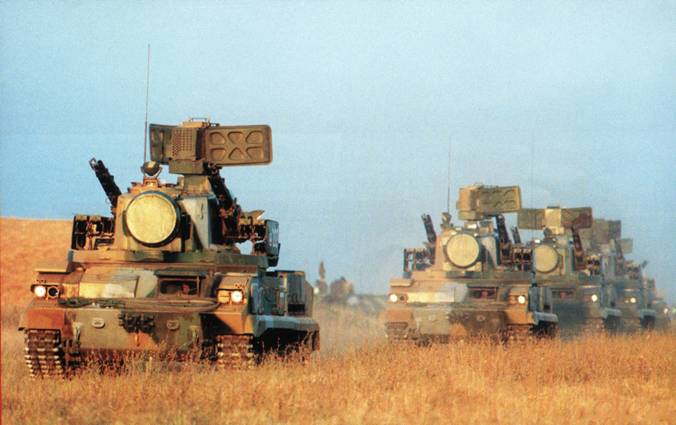

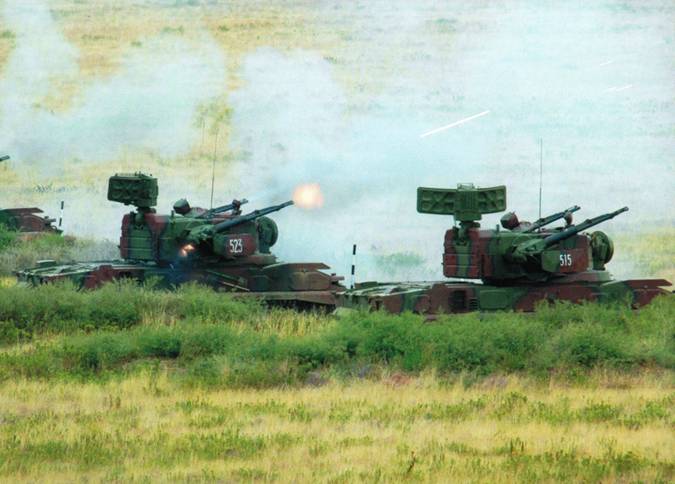

Антенна СОЦ в боевом положении.

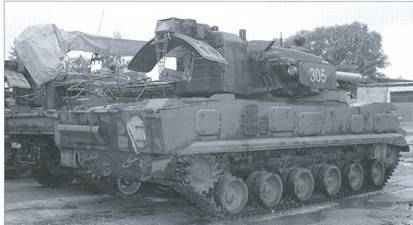

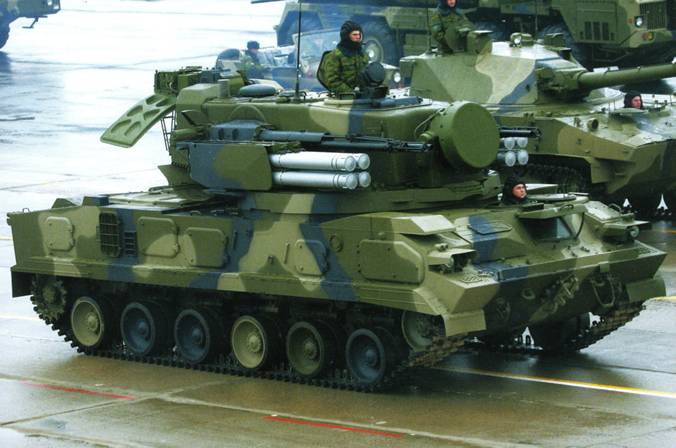

Антенна СОЦ в походном положении.

Обе станции успешно обнаруживали и сопровождали низколетящие и зависшие вертолеты. Дальность обнаружения вертолета, летящего на высоте 15 м со скоростью 50 м/с, с вероятностью 0,5 составляла 16–17 км, дальность перехода на автосопровождение — 11–16 км. Зависший вертолет выявлялся СОЦ по доплеровскому смещению частоты от вращающегося винта и брался на автосопровождение по трем координатам ССЦ.

Станции «Тунгуски» имели средства защиты от активных помех, а также обладали способностью сопровождения цели в помехах за счет комбинаций в использовании радиолокационных и оптических средств боевой машины. Надежная защита от ударов противорадиолокационных ракет могла обеспечиваться за счет указанных выше комбинаций, разноса рабочих частот станций, регламентированной по времени или одновременной работы на близких частотах удаленных друг от друга на расстояние более 200 м нескольких боевых машин в составе батареи.

Окончание следует

ЗПРК «Тунгуска»

Фото А. Чирятникова

Фото С. Попсуевича.

Фото Д. Пичугина.
