— «Объект 167ТУ» с двигателем ГТД-ЗТУ и сокращенным временем (до 3 мин) его пуска в условиях низких температур (технический проект танка в металле реализован не был. — Прим. авт.)\

— «Объект 166ТМ» с двигателем ГТД-ЗТУ на базе опытного танка «Объект 167Т».

В состав коллектива КБ Уралвагонзавода, работавшего над созданием опытных танков с газотурбинными двигателями, входили Л.С. Долгов, М.Г. Кизин, Э.Б. Вавилонский, В.М. Дудаков, В.М. Мамаев, А.И. Большаков, С.Ф. Петров, И.М. Хованов, В.Н. Побережный, Я.М. Поспелов, П.П. Никулин, В.А. Степанов и другие. Руководство осуществляли заместитель главного конструктора В.Н. Венедиктов и начальник бюро нового проектирования И.А. Набутовский.

В начале 1963 г. опытный образец танка «Объект 167Т», оснащенный двухвальным газотурбинным двигателем ГТД-ЗТ конструкции ОКБ-29, был собран. Установка ГТД потребовала изменения конструкции трансмиссии и увеличения емкости топливной системы базового танка «Объект 167» вследствие худшей экономичности этого двигателя по сравнению с дизелем. Разработка новой трансмиссии в короткие сроки была выполнена конструктором И.М. Ховановым, а доводка и ее изготовление проводились под руководством конструктора Л.С. Долгова.

80* В данном случае имеется в виду полноценная боевая машина, а не ходовые макеты с установленными контрольно-измерительными приборами и другим лабораторным оборудованием, выполненные на базе танков Т-54 и Т-55.

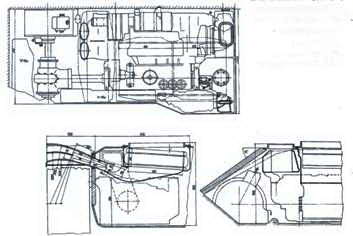

Вариант переднего расположения МТО танка «Объект 432» с продольной установкой двигателя 5ТДФ. Проект ВНИИ-100.

Вариант кормового расположения МТО танка «Объект 432» с продольной установкой двигателя 5ТДФ. Проект ВНИИ-100.

Вид на МТО танка «Объект 167Т».

В первый пробный пробег опытный образец танка «Объект 167Т» вышел 11 апреля 1963 г. На разъезженной, размокшей кольцевой трассе заводского полигона танк с ГТД показал скорость в 1,5 раза большую, чем у серийной машины с дизелем. Сравнительные пробеговые испытания опытного танка «Объект 167Т» с газотурбинным двигателем и танка «Объект 167» с дизелем, проведенные на полигоне Уралвагонзавода с участием ВНИИ-100 и НИИД, выявили преимущества танка с ГТД по динамическим и тяговым характеристикам.

Танк с ГТД значительно быстрее преодолевал подъемы и крутые повороты, развивал более высокую скорость движения без опасения заглохания и перегрева двигателя в тяжелых дорожных условиях. Были получены полезные результаты по определению системы управления двигателем и уточнены требования к его характеристикам и параметрам систем воздухоочистки и охлаждения. Испытания показали необходимость значительной доработки системы воздухооч истки ГТД. Кроме того, выявилась недостаточная эффективность системы перепуска газа как дополнительного средства торможения объекта.

Полигонные испытания машины, проведенные в июле 1964 — январе 1965 гг., показали, что, несмотря на увеличенную емкость топливных баков, запас хода ее оказался примерно в 1,7 раза меньше, а расход топлива примерно в 2,3 раза больше, чем у танка с дизелем. Существенным недостатком в случае серийного производства такого танка являлась бы и значительно более высокая стоимость ГТД.

Дальнейшие работы по газотурбинной тематике в КБ Уралвагонзавода были направлены на повышение эффективности и надежности работы ГТД, трансмиссии и системы воздухооч истки. Так, например, выполненные исследования позволили довести величину коэффициента пропуска пыли у агрегата воздухоочистки до 2–3% (против 4–5% на танке «Объект 167Т»). Венцом всей деятельности по этому направлению стало создание в 1966 г. опытного образца танка «Объект 166ТМ», на котором использовали усовершенствованные воздухоочиститель, трансмиссию и более экономичный двигатель ГТД-ЗТУ. Работы по газотурбинной тематике велись на заводе вплоть до 1967 г. включительно.

На основе результатов испытаний танков «Объект 167Т» и «Объект 166ТМ» в КБ Уралвагонзавода пришли к выводу о неперспективности танка с газотурбинным двигателем. Работы по установке ГТД в танк на Уралвагонзаводе прекратили, так как его КБ не удалось кардинально решить вопросы воздухоочистки, сокращения расхода топлива и снижения стоимости танка с ГТД. В дальнейшем КБ завода все усилия сосредоточило на создании танков с дизелями.

В 1964 г. во ВНИИ-100 развернулись работы по оборудованию танка «Объект 432» газотурбинной силовой установкой на базе двигателя ГТД-ЗТЛ мощностью 588 кВт (800 л.с.) и удельным расходом топлива 410 г/кВт-ч (301 г/л.с. ч). В связи с применением иного типа двигателя в трансмиссии машины использовали вновь разработанные четырехступенчатые БКП. Технический проект танка «Объект 432» с двигателем ГТД-ЗТЛ, получивший наименование «Объект 003», был готов в марте 1965 г. Дальнейшие работы по этому проекту с изготовлением опытного образца машины продолжились уже во втором послевоенном периоде и завершились в 1968 г.

По результатам рассмотрения технического проекта танка «Объект 003», в котором ГТД имел поперечное расположение, и с учетом высказанных замечаний в 1965 г. во ВНИИ-100 совместно с ОКБ-29 выполнили эскизно-технический проект МТО танка «Объект 432» с двигателем ГТД-ЗТП, имевшим продольное расположение. Этот проект машины, который разрабатывался под руководством В.В. Антонова, Ю.Е. Панкова и Ю.Б. Берлина, получил обозначение «Объект 004». При этом решались следующие основные задачи:

— создание рациональной компоновки МТО в размерах МТО танка «Объект 432», обеспечивавшей максимально возможное выполнение заданных ТТТ;

— улучшение системы воздухоочистки силовой установки и уменьшение сопротивления на выходе из двигателя;

— создание силовой установки, обеспечивавшей срок службы узлов МТО не менее 500 ч работы двигателя;

— создание трансмиссии, соответствовавшей характеристике двигателя ГТД-ЗТП и обеспечивавшей высокие средние скорости движения;

— создание эффективной воздушной системы охлаждения двигателя, трансмиссии, стартер-генератора и компрессора;

— обеспечение выполнения требований по тепломаскировке, ПАЗ и подводному вождению танка;

— максимально возможное использование узлов и деталей танка «Объект 432».

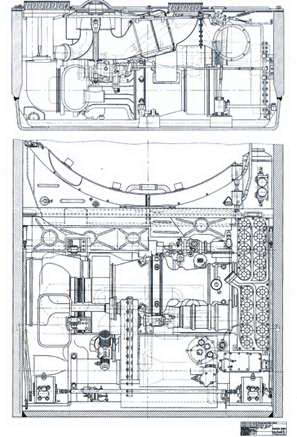

Поперечный разрез и вид в плане МТО танка «Объект 003». Проект ВНИИ-100, 1965 г.

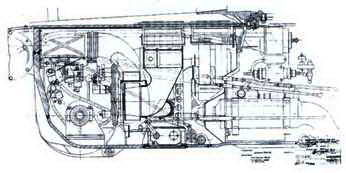

Продольный разрез МТО танка «Объект 004». Проект ВНИИ-100, 1965 г.

Установка двигателя ГТД-ЗТП потребовала разработки новых узлов танка: трансмиссии с четырехступенчатыми БКП, системы гидросервоуправления, электрооборудования, средств тепломаскировки, ОПВТ, системы воздухоочистки. Кроме того, подверглись изменениям конструкция корпуса танка, системы ППО, обогрева обитаемых отделений, ТДА, ПАЗ, а также конструкция топливных баков, расположенных в боевом отделении, и наружных топливных баков.

Двигатель ГТД-ЗТП располагался в МТО вдоль продольной оси танка со смещением влево на 50 мм и крепился на трех опорах (два бугеля с резиновой амортизацией и траверса, объединявшая две пальцевые опоры двигателя). Агрегаты двигателя (маслонасос, топливный регулятор, топливоподкачивающий насос и т. д.), центробежный вентилятор системы охлаждения, а также маслонасосы трансмиссии приводились в действие от ротора турбокомпрессора с помощью угловой передачи и торсионного валика. Все эти агрегаты двигателя и трансмиссии монтировались на входных редукторах БКП, которые были объединены с редуктором двигателя в единый блок.
