Наряду с этим подчеркивалась необходимость обеспечения гарантийного ресурса работы двигателя и были выявлены конструктивные дефекты трансмиссии и ходовой части шасси базового танка 26*, связанные с увеличением мощности двигателя, повышением скорости движения машины по пересеченной местности. В результате конструктивных дефектов ходовой части к концу испытаний все опытные машины вышли из строя.
С учетом результатов испытаний план проведения работ в 1970 г. по устранению выявленных недостатков был скорректирован и оформлен в виде совместного решения МОП и УНТВ «О порядке изготовления и сдачи на испытания танков
«1. На трех образцах танка, изготавливаемых ЛКЗ, установить опытную ходовую часть с серийной гусеницей танка Т-62 и опорными катками с наружной массивной шиной по чертежам, разработанным конструкторским бюро ЛКЗ.
2. Сроки и объем проведения работ:
— изготовление ходовой части, корпуса и монтажа машин с новой ходовой частью — декабрь 1970 г.;
— ходовые испытания опытных образцов машин с новой ходовой частью, представление отчета с предложением по дальнейшему проведению работ — декабрь 1971 г….»
26* Не вдаваясь в подробности, необходимо отметить следующее: желание получить некоторое преимущество в части технологических и объемно-массовых показателей подвески за счет меньшей (на 40 %) длины торсионных валов привело к использованию на танке Т-64А схемы их соосного расположения. Необходимый динамический ход катка в этом случае достигался за счет более высокого максимального рабочего напряжения (1325 МПа). Недостатком такого решения явилось ухудшение условий работы торсионных валов. Днище танка, испытывая значительные нагрузки, деформировалось, что приводило к появлению дополнительного напряжения изгиба в торсионных валах. Деформация шлицевого отверстия, вызванная вваркой средней опоры в днище, влекла за собой неравномерность распределения нагрузки в шлицевом соединении, что отрицательно отражалось как на долговечности вала, так и на прочности сварного соединения средней опоры и днища танка.

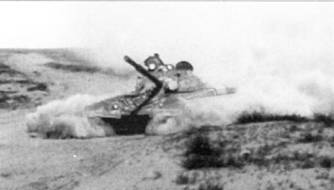

Испытания в условиях ТуркВО. Район г. Теджен, октябрь-ноябрь 1969 г.
Кроме того, в течение 1970 г. УНТВ была подготовлена справка- доклад о танке с ГТД-1000Т. Отдельные выводы и предложения звучали в следующей редакции:
«1. Выполнение ОКР по созданию газотурбинного двигателя ГТД- 1000Т и ГТСУ для танка Т-64А ведутся неудовлетворительно…
2. В ходе заводских испытаний выявлено, что установка в серийный танк Т-64А ГТД- 1000Т не решает полностью вопроса создания танка с газотурбинным двигателем.
Для наиболее полного использования преимуществ ГТД, необходимо комплексное решение ряда вопросов, в том числе создание и отработка не только новой трансмиссии и приводов управления, но и новой ходовой части, т. к. серийная ходовая часть базового танка Т-64А не обеспечивает реализации возросших скоростных и динамических возможностей танка с ГТД.
3. Основная задача, состоит в создании танка с экономичным газотурбинным двигателем, имеющим удельный расход топлива не более 180–200 г/л.с. ч…»
Полученные результаты испытаний позволили МОП и УНТВ совместными решениями определить направления работ по танку Т-64Ас ГТСУ на 1971 г., в рамках которых предлагалось:
«— танки Т-64А с ГТСУ изготавливать по ЧТД главного конструктора ОКБТ ЛКЗ;
— ввести мероприятия по танку и двигателю с учетом заводских испытаний в 1969–1970 по перечню, согласованному
с ВП (с танка № 4);— установить новую ходовую часть конструкции ЛКЗ (с танка № 1);
— доработать топливную систему с целью сокращения времени на заправку танка до 12–15 мин (с танка № 6);
— увеличить количество забронированного топлива с целью увеличения запаса хода танка (с танка № 4);
— главному конструктору ЛКЗ проработать предложения по обеспечению возможности перехода членов экипажа из отделения управления в боевое и обратно;
— установить пулемет калибра 12,7 мм («Утес») для стрельбы по наземным и зенитным целям».
30 октября 1970 г. в докладе ЦК КПСС о результатах выполненных в период 1969–1970 гг. работ по конструктивной разработке и испытаниям танков с ГТСУ (подготовленном совместно МОП, МАП и МО СССР) отмечалось:
«— применение в танках разработанных ГТСУ позволило получить существенные преимущества по тягово-динамическим и эксплуатационным качествам;
— конструкция танка Т-64А с ГТД-1000Т не обладает необходимой надежностью;
— в процессе отработки ГТД и танка были выявлены серьезные технические проблемы по обеспечению работоспособности двигателя в условиях повышенной запыленности, а также трансмиссии и ходовой части в связи с увеличением мощности двигателя и скорости движения, ГТСУ имеет повышенный расход топлива и не обеспечивает требуемый запас хода, что требует дополнительных решений».
Для устранения выявленных недостатков и успешного выполнения поставленной задачи по созданию танка Т-64А с ГТСУ с более рациональным использованием сил и материальных ресурсов предлагалось:
«— в текущем году, вместо 20 танков, ограничиться изготовлением 10 танков Т-64А с двигателем ГТД- 1000Т с сохранением плана поставок БТ техники на 1970 г.;
— в плане на 1971 г. предусмотреть изготовление дополнительных 10 танков с ГТД, на пяти из которых реализовать конструктивные изменения трансмиссии и ходовой части, обеспечивающие использование преимуществ ГТД и мероприятия по увеличению запаса хода танка до параметра заданного в ТТТ;
— рассмотреть возможность установки двигателя с уменьшенным расходом топлива и более мощного вооружения».
Разработка новой конструкции ходовой части танка Т-64А с ГТСУ потребовала в целях исключения ошибок в идентификации двух опытных машин ввести ранее существовавшее внутризаводское обозначение танка ЛКЗ «Объект 219» 27* в официальные документы.
27* Опытный танк Т-64А с ГТСУ в период производства на ЛКЗ во внутризаводской конструкторской документации получил два обозначения в зависимости от исполнения ходовой части:
— «Объект 219 сп 1» — с ходовой частью харьковского завода им. В. А. Малышева;
— «Объект 219 сп 2» — с ходовой частью ЛКЗ.

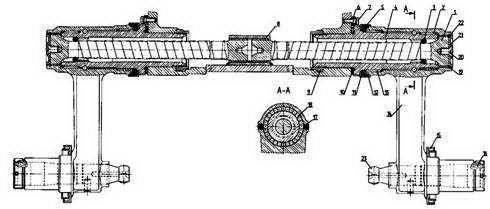

Узел подвески танка Т-64А.
1 — торсионный вал; 2 и 13 — игольчатые подшипники; 3,12 и 19 — уплотнительные кольца; 4 — ось балансира; 5 — манжета; 6 — зубчатый сектор; 7 — болт; 8 — средняя опора; 9 — гайка; 10 — прокладка; 11 — кольцо; 14 — балансир; 15 — кольцо лабиринтного уплотнения; 16 — заглушка; 17-пробка; 18 — шарики; 20 — винт; 21 — крышка; 22 — пружинное кольцо; 23 — ось гидроамортизатора.
