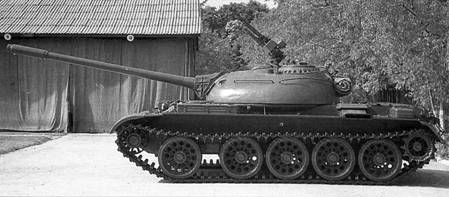

ТанкТ-54А.

Боевая масса – 36,36 т; экипаж – 4 чел., оружие: пушка – 100 мм нарезная, 2 пулемета – 7,62 мм, 1 пулемет – 12,7 мм зенитный; броневая защита – противоснарядная; мощность двигателя – 382 кВт (520 л.с.); максимальная скорость – 48-50 км/ч.

Танк Т-54А являлся дальнейшим развитием танка Т-54 в отношении повышения его огневой мощи за счет установки одноплоскостного стабилизатора СТП-1 «Горизонт». Он был разработан в 1952-1953 гг. на базе танка Т-54 коллективом КБ (отдел 520) завода №183 в Нижнем Тагиле под руководством и.о. главного конструктора А.В. Колесникова, а затем Л.Н. Карцева в соответствии с постановлением Совета Министров №1552-545 от 29 марта 1952 г. При проектировании модернизированному танку было присвоено обозначение «Объект 137Г». Ведущим инженером машины от завода N«183 первоначально являлся Л.Н. Карцев, по стабилизатору от ЦНИИ-173 – А.В. Михайлов. В мае 1952 г. завод №183 изготовил три опытных образца машины, которые 26-30 августа того же года прошли сдаточные испытания.

В процессе сдаточных и предвойсковых испытаний в декабре 1952 г. – феврале 1953 г. в ЦКБ-393 совместно с КБ завода №183 усовершенствовали конструкцию стабилизатора «Горизонт», после чего два танка «Объект 137Г» в течение 1953 г. прошли полигонновойсковые испытания в различных климатических условиях.

Установочную партию в количестве 25 танков для проведения войсковых испытаний завод №183 изготовил в 1954 г. По результатам войсковых испытаний постановлением Совета Министров СССР №420-260 от 8 марта 1955 г. танк «Объект 137Г» под маркой Т-54А был принят на вооружение Советской Армии (приказ министра обороны СССР №61 от 22 марта 1955 г.). Серийное производство машины осуществлялось с 1 апреля 1955 г. по июнь 1957 г. на заводе №183 (Нижний Тагил), с 1 июня 1955 г. по апрель 1957 г. – на заводе №75 (Харьков) и с 1 июня 1955 г. по IV квартал 1957 г. – на заводе №174 (Омск). Всего выпустили 4602 танка данной модификации ^86* .

Танк Т-54А отличался от Т-54 обр. 1951 г. установкой 100-мм нарезной пушки Д-10ТГ со стабилизатором СТП-1 «Горизонт» в вертикальной плоскости и эжектором на ее стволе, предназначавшимся для удаления пороховых газов из канала ствола при выстреле и уменьшения загазованности боевого отделения. Высота линии огня пушки не изменилась и составляла 1750 мм. Вместо электропривода поворота башни ЭПБ-4 использовался электропривод ТАЭН-3 «Восход», а для вождения танка в ночных условиях у механика-водителя устанавливался инфракрасный прибор ночного видения ТВН-1.

Введение стабилизатора пушки в вертикальной плоскости позволило увеличить кучность и меткость стрельбы при ведении огня сходу, а применение эжектора – улучшило условия работы экипажа.

В конструкции силовой установки, агрегатов трансмиссии и узлов ходовой части были внесены некоторые изменения, направленные на повышение надежности их работы, а также связанные с совершенствованием технологии изготовления. Основные боевые и технические характеристики сохранились на уровне аналогичных характеристик танка Т-54 обр. 1951 г. выпуска марта 1955 г.

Компоновка танка Т-54А повторяла компоновкуТ-54 обр. 1951 г. Отделение управления располагалось слева в носовой части корпуса танка. В нем размещались: сиденье механика-водителя, органы управления танком, рукоятка привода жалюзи, щитки с контрольно-измерительными приборами и ППО, кнопки стартера и маслозакачивающего насоса, аппарат №3 ТПУ, кран воздушного пуска двигателя с баллонами, розетки переносной лампы и внешнего пуска двигателя, реле-регулятор. Сиденье могло занимать два положения – нижнее (боевое) или верхнее (походное). Над сиденьем механика-водителя в крыше корпуса имелся входной люк, закрывавшийся поворотной броневой крышкой. Для вентиляции отделения управления при стрельбе из курсового пулемета в крышке люка механика-водителя был сделан вентиляционный лючок с крышкой. При срабатывании баллонов ППО механик-водитель, располагавшийся ниже остальных членов экипажа, должен был дышать через этот лючок. Впереди входного люка устанавливались два призменных смотровых прибора. При движении танка с открытым люком над головой механика-водителя в ненастную погоду крепился защитный колпак со смотровым стеклом с электрическим обогревом и стеклоочистителем с ручным приводом.

В носовой части танка справа от рабочего места размещались: вспомогательное оружие, ящик с прибором ТВН-1, передние топливные баки и основная часть боекомплекта к пушке.

Прибор ночного видения ТВН-1 (в комплект прибора также входили блок питания, фара ФГ-10 с инфракрасным фильтром и ЗИП) мог устанавливаться в двух положениях: «по-боевому» и «по-походному». В положении «по-боевому» он монтировался вместо левого смотрового прибора механика-водителя. При совершении марша ночью и расположении механика-водителя «по-походному» прибор устанавливался снаружи корпуса машины на специальном кронштейне.

86* Без учета машин, предназначавшихся для переоборудования в командирские танки (их выпуск приведен отдельно. – Прим. авт.).

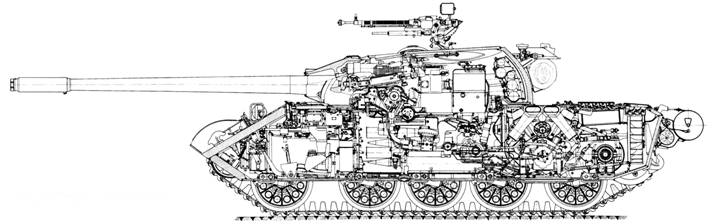

Продольный разрез танка Т-54А.

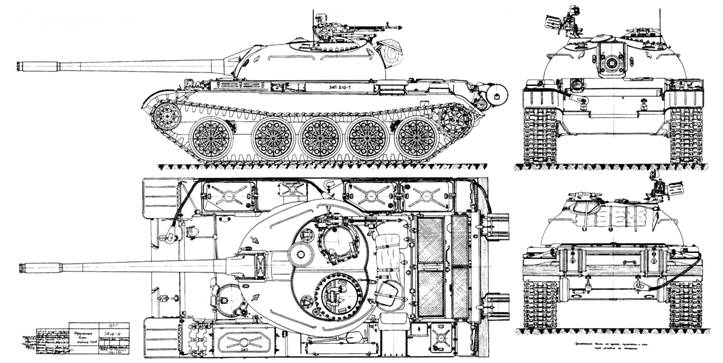

Общий вид танка Т-54А.

Крышка люка механика-водителя.

Боевое отделение занимало среднюю часть корпуса и внутреннюю часть башни. В нем размещались: основное и вспомогательное оружие танка, сиденья наводчика (слева от пушки), командира танка (сзади сиденья наводчика) и заряжающего (справа от пушки), прицел, приборы наблюдения, агрегаты стабилизатора и электропривода башни, механизм поворота башни, радиостанция, три аппарата ТПУ, часть боекомплекта и ЗИП.

В отличие от танка Т-54, на Т-54А для обеспечения безопасной работы командира танка между его рабочим местом и пушкой устанавливалось неподвижное съемное ограждение. Для наводчика были введены подножка для ног и рукоятка для левой руки с целью обеспечения более устойчивого его положения при работе, а также новое полумягкое сиденье. Кроме того, с кронштейна сиденья наводчика убрали магазин-коробку для пулемета ДШК, разместив ее в отделении управления – в правой носовой части корпуса. Для исключения ушибов руки заряжающего при заряжании пушки два задних правых сектора ограждения погона башни обшили губчатой резиной.

На крыше башни над рабочим местом командира монтировалась командирская башенка с входным люком, над рабочим местом заряжающего – входной люк, на подвижном основании которого размещалась турель зенитного пулемета. Оба люка закрывались откидными броневыми крышками; для облегчения их открывания в петлях устанавливались пучковые торсионы, изготавливавшиеся из стальных пластин. В передней части командирской башенки располагался прибор наблюдения командира ТПК-1, а по периметру крышки люка – четыре призменных прибора. Для наводчика и заряжающего в боевом отделении танка, в крыше башни, монтировалось по одному смотровому прибору МК-4.

На днище боевого отделения, слева по ходу танка, располагались форсуночный подогреватель и люк запасного выхода, а справа в заднем углу – баллоны ППО. На бортах корпуса в нише башни и на днище боевого отделения размещалась часть боекомплекта. Сумка с документами была перенесена с крыши башни на крышу корпуса (сзади механика-водителя).

Моторно-трансмиссионное отделение располагалось в кормовой части корпуса и было отделено от боевого отделения перегородкой. В нем размещались двигатель с обеспечивавшими его работу системами и агрегаты трансмиссии.

В башне танка, справа от пушки Д-10ТГ, монтировался спаренный 7,62-мм пулемет СГМТ. Второй пулемет СГМТ – курсовой, находился справа от механика-водителя. На башне танка, на вращающейся турели люка заряжающего, крепился 12,7-мм зенитный пулемет ДШК обр. 1938/46 гг. Пушка имела механизм повторного взвода, позволявший в случае осечки повторно взводить ударник, не открывая клин затвора.

Для наводки спаренной установки оружия в цель применялся телескопический шарнирный прицел ТШ2А-22, имевший сменное увеличение (3,5х и 7х ) и оснащенный электрообогревателем защитного стекла и механизмом его очистки от пыли и грязи. Стрельба из пушки прямой наводкой велась на дальностях до 6900 м, с закрытых огневых позиций – до 15600 м. При стрельбе с закрытых огневых позиций использовались боковой уровень и угломерный круг, нанесенный на нижнем погоне опоры башни танка. Углы наводки спаренной установки по вертикали при выключенном стабилизаторе составляли от -5° до +18°. Для смягчения ударов пушки о жесткий упор на предельном угле снижения на ее броневой защите (маске) устанавливался резиновый амортизатор. При включенном стабилизаторе величина угла склонения уменьшалась на 45', угла возвышения – от 45' до 3°45'.
