С начала серийного производства и до конца 1955 г. внедрили:

– вместо воздухоочистителя типа «Мультициклон» – воздухоочиститель ВТИ-4 с циклонным аппаратом, с двумя ступенями очистки и с эжекционным удалением пыли из пылесборника; рессорный привод генератора; третий дополнительный топливный бак емкостью 95 л, устанавливавшийся на правой надгусеничной полке на месте ящика для ЗИП. Все три бака были взаимозаменяемы и соединялись между собой последовательно, при этом передний дополнительный бак сообщался с атмосферой через средний основной бак, а задний – с топливораспределительным краном. Запас хода танка по шоссе увеличился до 420-440 км, по грунтовой дороге – до 270-290 км (с июня). В связи с установкой третьего дополнительного топливного бака и сохранением общей массы танка в заданных пределах сократили индивидуальный ЗИП по номенклатуре и количеству;

– маслозакачивающий насос МЗН-2 с электромотором МН-1 мощностью 0,5 кВт вместо маслозакачивающего насоса МЗН-1 (с августа);

– постоянно включенный (летом и зимой) масляный радиатор с измененным отводом из него масла в основной бак через пусковой бачок;

– вместо крана отключения масляного радиатора – клапан, с исключением пробки для слива масла из радиатора;

– нониус ^87* на ограждении погона башни с левой стороны от МПБ, позволявший производить отсчет углов поворота башни с точностью до одной тысячной;

– рычаг-рукоятку стопора башни измененной конструкции, который для удобства пользования имел шарнирный излом в горизонтальной плоскости (рукоятка поворачивалась на 90" в сторону кормы башни и в таком положении не выступала за габариты ограждения ее погона);

– фрикцион вентилятора системы охлаждения более простой и облегченной конструкции – без защитного кожуха, чашки и стаканов пружин (с октября);

– установку двух фар на лобовом листе. Одна фара могла использоваться для освещения местности белым светом или как фара прибора ТВН-1, для чего в нее устанавливался инфракрасный фильтр из комплекта прибора. Вторая фара предназначалась для работы со светомаскировочной насадкой и переключателем режимов освещения. Заменили также наружную прокладку электропроводов задних габаритных фонарей, дымовых шашек БД111-5 и наружной штепсельной розетки прокладкой их с внутренней стороны кормы корпуса. Одновременном с этим наружную штепсельную розетку перенесли с правого борта танка на левый (с ноября).

Кроме того, упразднили заслонку водяного радиатора, которая не обеспечивала его полного отключения от системы охлаждения при разогреве двигателя форсуночным подогревателем.

Для улучшения видимости наводчика в защитном чехле амбразуры прицела целлулоид заменили на сталинит, не изменявший своей прозрачности и прочности от воздействия солнечных лучей, а также изменили форму желобка, приваривавшегося к башне и раскрой защитного чехла маски пушки. До введения этих изменений чехол самопроизвольно спадал с левой щели башни и делал невозможным пользование прицелом.

В 1956 г.:

– зенитный пулемет ДШК заменили его модернизированным вариантом – ДШКМ;

– изменили конструкцию защитного колпака механика-водителя, улучшив условия его работы при вождении танка по пыльным дорогам и в жаркую погоду (ввели замок типа «Молния», позволявший откидывать (складывать) при необходимости заднюю часть чехла колпака);

87* Нониус – вспомогательная шкала, при помощи которой отсчитывались доли делений основной шкалы измерительного прибора.

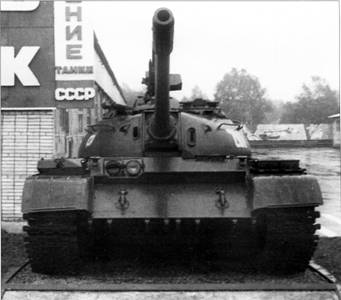

Танк Т-54А выпуска после ноября 1955 г.

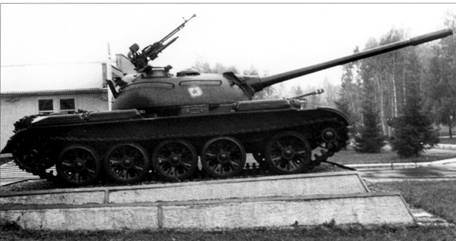

Танк Т-54А выпуска 1957 г.

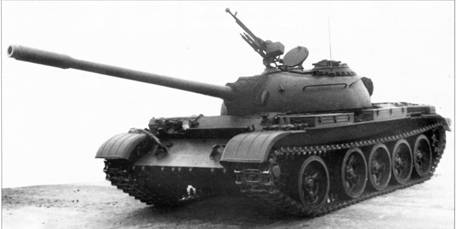

ТанкТ-54А выпуска 1957 г.

Опорный каток танка Т-54А измененной конструкции. Сентябрь 1956 г.

– с сентября стали применяться диски опорных катков коробчатого типа с установкой нового уплотнения, которое намного уменьшило износ оси балансира и исключило его замену при ремонте;

– увеличили динамический ход опорного катка со 120 до 142 мм путем повышения надежности торсионных валов за счет введения накатки стержня торсионного вала и шлиц обеих головок, что позволило повысить плавность хода и увеличить средние скорости движения. Одновременно внесли изменения в конструкцию гидроамортизатора (для увеличения большего угла поворота лопасти относительно перегородки), опор балансиров, в порядок установки торсионных валов на соответствующий угол закрутки и отказались от установки буферных устройств во втором, третьем и четвертом балансирах ^88* .

С января 1957 г. ввели новые средства связи – радиостанцию Р-113 и ТПУ Р-120.

Производство танков Т-54А по лицензии было организовано в Польской Народной Республике – с 1956 г., в Китайской Народной Республике – с 1957 г. (танк выпускался на танковом заводе в г. Баотоу под маркой Т-59) и Чехословацкой Социалистической Республике – с 1958 г.

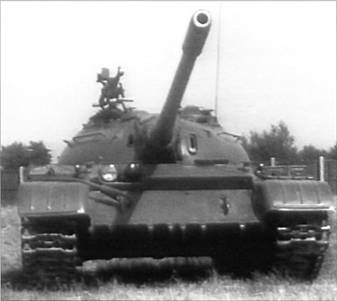

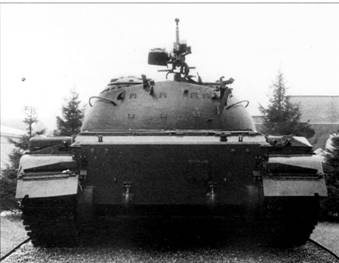

Танк Т-54А выпуска 1957 г.

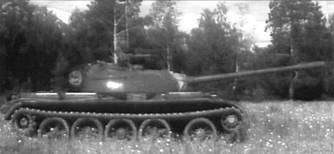

Командирский танк Т-54АК.

Боевая масса – 36,36 т; экипаж – 4 чел., оружие: пушка – 100 мм нарезная, 2 пулемета – 7,62 мм, 1 пулемет – 12,7 мм зенитный; броневая защита – противоснарядная; мощность двигателя – 382 кВт (520 л.с.); максимальная скорость – 48-50 км/ч.

Командирский танк T-54AK был создан в 1955 г. как модификация танка Т-54А коллективом КБ (отдел 520) завода N9183 в Нижнем Тагиле под руководством главного конструктора Л.Н. Карцева. При разработке танк имел обозначение «Объект 137ГК». Два опытных образца машины завод изготовил в первом полугодии 1955 г. Техническая документация для серийного производства танка была утверждена 22 ноября 1956 г., согласно которой в декабре того же года завод № 183 изготовил небольшую партию в количестве 50 машин. На вооружение Советской Армии танк «Объект 137ГК» под маркой Т-54АК был принят в 1958 г. приказом министра обороны СССР №70.

Танк Т-54АК отличался от линейной машины установкой дополнительной коротковолновой радиостанции Р-112 у командира (в кормовой части башни) и зарядного агрегата «Урал-180» с двигателем ЛЗ/2 и генератором ГЭС-2-1000 мощностью 1 кВт в отделении управления с незначительными изменениями в его электрооборудовании (по деталям в цепи пуска двигателя) ^89* . Расположение курсового пулемета СГМТ сохранилось. В связи с размещением зарядного агрегата за сиденьем механика-водителя у левого борта (как и в танке Т-54К) люк запасного выхода перенесли на правую сторону днища боевого отделения.

Радиостанция Р-112 обеспечивала командиру танкового полка (дивизии) работу в радиосетях старшего начальника. Управление подчиненными частями и подразделениями осуществлялось с помощью новой ультракоротковолновой радиостанции Р-113, установленной вместо 10РТ-26Э. Обязанности радиста при работе на радиостанции Р-112 были возложены на заряжающего.

При работе двух радиостанций на ходу и стоянке танка использовалась общая штыревая антенна высотой от 1 до 4 м. При необходимости увеличения дальности радиосвязи на стоянке вместо штыревой антенны устанавливалась 10-метровая полутелескопическая антенна. Она состояла из четырех дюралюминиевых полых колен, вдвигавшихся одно в другое (общая длина 6 м), и четырех стальных колен 4-метровой штыревой антенны. Колена имели специальные накидные гайки и кольца, предохранявшие их от полного разъема, а также фиксаторы, удерживавшие антенну в выдвинутом положении. Нижнее колено антенны имело специальный хвостовик, с помощью которого она устанавливалась на резиновый изолятор штатной четырехметровой антенны. Нижняя часть 4-метровой антенны соединялась замком с верхним коленом телескопической части антенны. При отсутствии сильного ветра полутелескопическая антенна с помощью специального такелажа крепилась к надгусеничным полкам, а при наличии ветра – к четырем кольям, вбитым в землю. Гибкий антенный ввод при работе с 10-метровой антенной отключался от зажима вариометра радиостанции Р-113 и подключался к зажиму «10 м» вариометра радиостанции Р-112. При этом перемычка между вариометрами радиостанций Р-113 и Р-112 (зажим « 4 м») снималась.
