«Прошу для реализации моего предложения – наземная торпеда, выделить в 1939 году необходимые суммы.

Для изготовления рабочих чертежей необходимо 25 тыс. рублей.

Прошу Вас разрешить изготовление рабочих чертежей в конструкторском бюро НИО Академии им. Сталина, где имеются все условия для данной работы.

Для проверки силы взрыва 1500 и 2000 килограммового заряда (стоимость 3 тысячи рублей) необходимо изготовить 4 металлических ящика для заполнения тротилом и испытать их на самой мощной огневой точке.

Изготовить ящики можно в Академии им. Сталина (в мастерской).

Для изготовления опытных образцов в 1939 году необходимо 150 тыс. рублей. Изготовление опытных образцов можно проводить на 37 заводе или в мастерских Академии им. Сталина совместно с НИИ 10.

Кроме указанных ранее в моем описании случаев применения наземной торпеды, считаю возможным применять ее и для подрыва мостов, земляных полевых укреплений, для действия на местах сосредоточения пехоты или танков (опушка, леса, овраги и т.д.), для разрушения узких дефиле, крупных противотанковых препятствий (железобетонные надолбы, рвы и т.д.), для разрушения отдельных домов, для действия по живой силе противника (в радиусе 150 метров, люди будут гибнуть от мощной газовой волны) и для целого ряда других целей, которые выявятся, когда предлагаемая торпеда будет практически испытана.

Скоро будет четыре месяца, как данное предложение лежит без всякого движения…

Прошу принять все зависящие от Вас меры для быстрейшей реализации данного предложения».

Изучение имеющихся материалов показывает, что с 1938 по 1940 г. Кравцев предложил несколько вариантов конструкции машин-подрывников. В различных источниках они именуются по-разному: «машина для разрушения инженерных сооружений современных укрепленных районов», «танк-подрывник», «танк-торпеда», «телеуправляемый танк- торпеда», «телемеханическая группа танков «Подрывник», «наземная торпеда», «телеуправляемая машина-подрывник и командирская машина-подрывник», «опытная группа телемеханических танков- подрывников на базе танка Т-26».

В литературе наиболее полно описаны три варианта таких машин.

Конструкция первого варианта машины-подрывника (опытная группа телемеханических танков-подрывников на базе танка Т-26) была создана с использованием серийных агрегатов машин, выпускавшихся заводами ГАЗ, №174 и №37. Управлялась она вручную или при помощи телемеханической аппаратуры по радио. На машине устанавливалась аппаратура «ТОЗ-VII» конструкции НИИ-20 или НИИ-10. Машина массой Ют имела противоснарядную броневую защиту, выполненную из броневых листов толщиной 20, 30, 75 и 80 мм. Башня и вооружение были демонтированы. Использовался карбюраторный двигатель мощностью 74 л.с. (54 кВт), заимствованный у трактора «Комсомолец». Изделие двигалось со скоростью до 15-20 км/ч и имело запас хода 80-100 км. Установленная телеаппаратура обеспечивала управление танком на дальностях до 2 км с выполнением следующих команд: «пуск и глушение двигателя», «переключение передач», повороты «влево» и «вправо», а также «подрыв заряда ВВ». При необходимости масса заряда ВВ могла быть доведена до 4 т. Для регулировки телемеханического оборудования и его текущего ремонта предполагалось использовать контрольно-регулировочную станцию, размещенную на шасси трехосного автомобиля с кузовом [8,9].

По второму варианту, машина-подрывник имела четырехосный колесный движитель со всеми ведущими колесами, ступицы которых были забронированы. Передние управляемые колеса являлись одновременно противоминным тралом и должны были изготавливаться из толстой броневой стали.

Третьим вариантом была телемеханическая группа танков «Подрывник», разработанная летом 1939 г. на основе спроектированного ранее телеуправляемого танка-торпеды.

Группа «Подрывник» предназначалась для разрушения различных инженерных заграждений противника (эскарпы, надолбы, проволочные заграждения) и подавления огневых точек (ДЗОТ, ДОТ и др.). Кроме того, эти машины предполагалось использовать для траления мин и торпедирования танков противника, имевших противоснарядное бронирование и не поражаемых огнем противотанковых средств.

Базовой машиной при создании телемеханической группы являлась телемеханическая группа химических танков ТТ-26 и ТУ-26, с которых демонтировали химическое оборудование и башни с оружием. Броневая защита машин была усилена за счет установки стальных бронеэкранов толщиной 50 мм, что позволило обеспечить защиту экипажа, оборудования и заряда ВВ от огня 45-мм пушки. В связи с увеличением массы машин их ходовая часть была также усилена по типу танка Т-26-5.

Телемеханическая группа состояла из танка управления (ТУ) ителетанка-подрывника(ТТ). Боевая масса машин составляла 14 и 13 т соответственно.

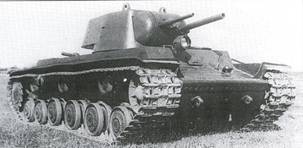

Опытный танк КВ-1.

Танк управления был оборудован радиопередающим устройством, приспособлением для перевозки бронированных ящиков с ВВ, а также механизмом для сброса ящиков.

В телетанке-подрывнике находились радиоприемник, устройства и приборы автоматического и ручного управления, приспособление для перевозки ящика с ВВ, механизм (замок) сброса ящика и подрыва ВВ при получении радиокоманды с пульта танка управления.

На машинах была установлена аппаратура ТОЗ-VIII конструкции НИИ-20, которая обеспечивала надежное управление телетанком на расстоянии до 1 км. Предусматривалась возможность сброса зарядов ВВ у подрываемого объекта и возвращения телетанка на исходную позицию. В этом случае оставленный у объекта противника заряд ВВ подрывался при срабатывании часового механизма или по радиокоманде с танка управления.

Двигатель и элементы трансмиссии были заимствованы у бронированного трактора Т-20 «Комсомолец», а в качестве резерва предусматривалась установка аналогичных агрегатов от плавающего танка Т-40. Двигатель мощностью 74 л.с. (54 кВт) обеспечивал движение по местности с максимальной скоростью до 18,5 км/ч. Запас хода машины составлял 90 км.

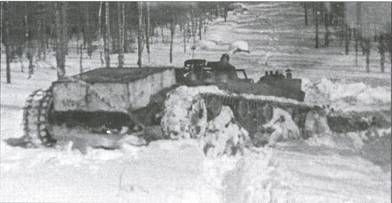

Танк управления (ТУ) телемеханической группы «Подрывник», предназначенной для разрушения различных инженерных заграждений и подавления огневых точек противника. 1940 г.

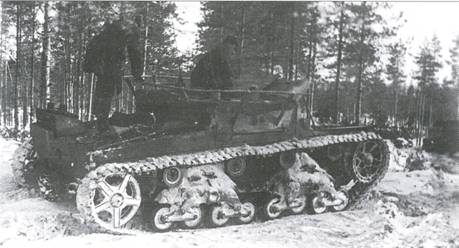

Телетанк-подрывник (ТТ) телемеханической группы «Подрывник». 1940 г.

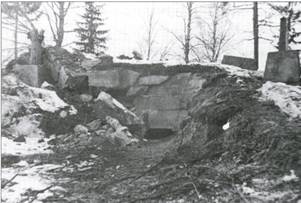

Долговременное огневое сооружение на «линии Маннергейма», разрушенное в ходе испытаний заряда ВВ, доставленного телетанком-подрывником. 1940 г.

На танке-подрывнике мог устанавливаться заряд ВВ массой от 2 т до 5 т. При использовании телетанка в качестве торпеды против танков противника для увеличения максимальной скорости движения на местности до 20 км/ч масса заряда ВВ могла быть снижена до 0,5 т. Однако в результате увеличения массы при движении по пересеченной местности машины телемеханической группы преодолевали препятствия хуже, чем линейные танки Т-26, из-за пробуксовки бортовых фрикционов трансмиссии [9].

Из воспоминаний А.Ф. Кравцева известно, что в январе 1940 г. на Ижорском заводе (по другим источникам, на заводе №185 им. Кирова) были изготовлены два опытных танка-подрывника. Член Военного совета Северо-Западного фронта А.А. Жданов приказал провести испытания первоначально под Ленинградом, а затем на Карельском фронте (Карельском перешейке). 28 февраля 1940 г. группа «Подрывник» была направлена на Карельский перешеек. Испытания проходили в Сумском укрепленном районе: под Выборгом – у станции Сяйне и правее Выборга – у станции Репола, в районе действий 123-й дивизии. Однако в боях эти машины не использовались.

Испытания, проведенные 217-м танковым батальоном в районе Сумма, показали хорошие результаты. Например, заряд в 0,3 т, сброшенный на линию из пяти рядов надолб, полностью уничтожил их, проделав проход шириной 8 м. Заряд в 0,7 т, сброшенный в 50 см от передней стенки ДОТа, при подрыве разрушал ее полностью. Вместе с тем стало ясно, что точное наведение телетанка на цель в условиях Карельского перешейка (лес, сильно пересеченная местность) невозможно – для этого требовалось ручное управление.
