1* Следует заметить, что в ходе Советско-финской войны (на Карельском перешейке) уже имел место неудачный опыт использования серийных танков в качестве брандеров. Серийные танки в сравнении с сухопутными торпедами Кравцева имели значительные габариты и недостаточное бронирование. 10 февраля 1940 г. 217-й отдельный танковый батальон, оснащенный телеуправляемыми танками, получил приказ начальника Автобронетанковых войск 7-й армии о подготовке трех телетанков для подрыва ДОТа в районе Хоттинен. Танки были начинены взрывчаткой, командиры телемеханических групп провели разведку боевых курсов. После этого один телетанк направили кДОТу №35, не доходя до которого он был подбит и взорвался. После этого два других телетанка вернули на исходные позиции и разрядили [8].

2* По доступной информации, в первом варианте сухопутная торпеда собиралась на деревянной раме, ходовая часть включала элементы малого трактора, гусеницы изготавливались с использованием резиново-тканевой основы, на которой были закреплены деревянные траки-грунтозацепы. В качестве силовой установки использовался асинхронный электродвигатель с приводом на задние ведущие колеса. Данное изделие получило наименование «электротанкетка ЭТ-1-627». Второй вариант представлял собой изделие, изготовленное на основе устаревшей серийной танкетки Т-27. Максимальная скорость движения машин составляла 42 км/ч. Вооружение, часть топлива и расчет заменял заряд ВВ.

По обоим вариантам предусматривалось, что подача сигналов управления должна осуществляться по трем объединенным проводам длиной 600 м со специально оборудованного легкого танка или специального пункта управления.

Литература и источники

1. Павлов М.В., Павлов И.В. Отечественные бронированные машины 1945-1965 гг. Рукопись, 2007.

2. Устройство и боевое применение машины для разрушения долговременных огневых сооружений. – 1938.

3. Биографические воспоминания А.Ф. Кравцева: Рукопись. Из архива Кравцевой В.А.
– 5 с.

4. Заявление Кравцева Анатолия Федоровича Городскому военкому г. Москвы. 25.12.85 г.: Рукопись. Из архива Кравцевой В.А.
– 6 с.

5. Машина-подрывник. №4264, 28 декабря 1939 г.

6. Машина для разрушения долговременных огневых сооружений.
– 1941.

7. Машина-подрывник.
– 1941.

8. Коломиец М., Свирин М. Т-26: Машины на его базе // Фронтовая иллюстрация.
– 2003, №4.

9. Солянкин А.Г., Павлов М.В., Павлов И.Г., Желтое И. В. Отечественные бронированные машины XX век. Т.1: Отечественные бронированные машины 1905- 1941 гг. – М.: Эксперимент, 2002.

10. Хренов А.Ф. Мосты к победе. – М.: Воениздат, 1982.

11. Казанцев А. Я- партизан от науки и фантастики // Красная Звезда. – 1995, 6 мая.

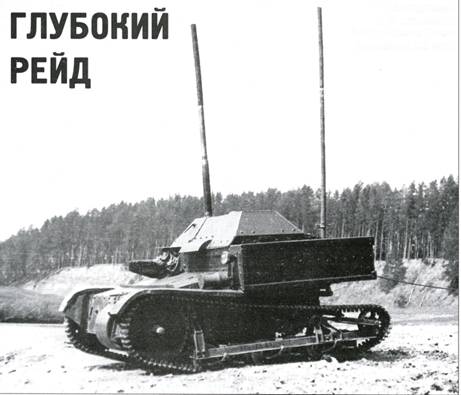

Глубокий рейд

По материалам РГВА подготовили к печати Михаил Павлов и Александр Кириндас.

Рост технической оснащенности, моторизация и механизация частей РККА внесли элементы нового во все области военного дела и, в частности, в организацию войск и способы ведения боевых действий. Большая глубина наступательных действий требовала обеспечения маневра и продвижения механизированных частей, преодоления водных преград сходу. Трудности последней задачи всякий раз усугублялись недостаточным количеством различного рода инженерных табельных средств, к тому же весьма несовершенных.

В то же время, быстрое форсирование водных рубежей имело важное значение для механизированных частей. В случае упреждения отступающего противника они могли выйти к водному рубежу в тот момент, когда противник еще не обеспечил подготовку данного рубежа к обороне, и легко осуществить захват противоположного берега. Эту задачу могли осуществить как плавающие танки, так и танки, оснащенные оборудованием для подводного хождения (вождения) или повышения глубины преодолеваемого брода.

В СССР работы в направлении создания средств самостоятельного преодоления танками водных преград по дну с помощью оборудования подводного хождения развернулись по распоряжению наркома по военным и морским делам К.Е. Ворошилова в 1933 г. Одной из первых боевых машин, оснащенной таким оборудованием, стала танкетка Т-27.

Опытные работы по приспособлению Т-27 для подводного хождения были организованы в Белорусском военном округе в том же 1933 г. Накопленный опыт позволил сотрудникам НИАБТ полигона УММ РККА для проведения испытаний предоставить к 1934 г. уже вполне доработанную конструкцию. Танкетка, оборудованная для подводного хождения, получила наименование Т-27ПХ (ПХ – подводного хождения).

Дооборудование Т-27 для преодоления водных преград заключалось в герметизации корпуса и люков, организации подачи свежего воздуха для обеспечения жизнедеятельности экипажа, работы двигателя и отвода отработанных газов через специальные трубы, а также для предотвращения попадания отработанных газов, паров топлива и масла в обитаемые отделения машины. Кроме того, дополнительно на танкетке устанавливались винтовые стяжки с воротками для затягивания откидных колпаков люков механика-водителя и пулеметчика (командира машины), замок радиаторных дверец и шланги с клапанами для дыхания членов экипажа.

В качестве мер безопасности при преодолении водной преграды на откидных колпаках люков механика-водителя и пулеметчика монтировались предохранительные крюки с рукоятками и поплавки с буксирными цепями.

Подача свежего воздуха в корпус танкетки происходила через расположенную на откидном колпаке люка пулеметчика воздухопитающую (всасывающую) трубу, состоявшую из двух частей – наружной и внутренней труб.

В верхней части наружная труба имела резиновое уплотнение (сальник), а с внутренней стороны – двухзаходную квадратную резьбу. Нижняя часть внутренней трубы также имела квадратную резьбу, которая служила для ее крепления в наружной трубе. Аналогичная резьба была выполнена в нижней части основной трубы (по наружной поверхности) и во фланце (по внутренней поверхности), смонтированном в отверстии корпуса колпака люка пулеметчика. Указанная конструкция обеспечивала быстрое и надежное крепление всасывающей трубы в корпусе колпака, а также внутренней трубы относительно наружной.

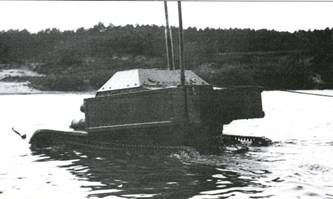

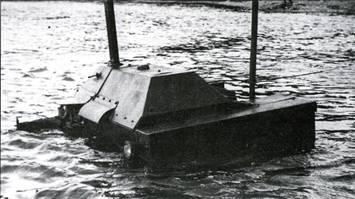

Танкетка Т-27ПХ на глубине 0,5 и 1,8 м. НИАБТ полигон, лето 1934 г.

В нижней части воздухопитающей трубы имелся распределитель воздуха с двумя боковыми отростками и центральным отверстием. К боковым отросткам крепились шланги с клапанами и мундштучными трубками для подачи воздуха механику-водителю и пулеметчику. Воздух, поступавший через центральное отверстие, использовался для обеспечения работы двигателя. На время остановки двигателя под водой центральное отверстие распределителя перекрывалось резиновой пробкой для исключения попадания теплого воздуха и испарений бензина и масла в воздухопитающую трубу, которые могли затруднить доступ свежего воздуха экипажу.

Отвод отработавших газов производился через выпускную (выхлопную) трубу. Переходное колено выпускной трубы широким концом присоединялось к сапуну. К узкому концу переходного колена крепилась медная трубка, противоположный конец которой подводился к всасывающему патрубку карбюратора. Это устройство значительно улучшало качественное состояние воздуха в обитаемых отделениях танкетки и гарантировало защиту экипажа от вредного действия на него паров масла, бензина и отработанных газов двигателя.
