Отработка двигателей началась с однокамерного экспериментального образца, испытывавшегося с 1955 г. Для устранения высокочастотных колебаний ввели шайбу, задерживающую подачу окислителя при запуске.
Далее перешли к испытаниям двухкамерной сборки, когда вновь пришлось доработать устройства подачи кислорода. Для скорейшего прохождения опасного диапазона давлений от 15 до 30 кг/см? применили устройство с пироболтом, открывающее трубопровод только после достижения давления за насосом 25 кг/см? . Перед этим недогруженный по насосу турбонасосный агрегат стремительно раскручивался и при полном раскрытии магистрали окислителя уже обладал большим избытком мощности, что позволяло проскочить опасный уровень, быстро увеличив давление.
С июля 1956 г. на стенде в подмосковном Загорске проводились огневые испытания четырехкамерных двигателей. Выявилось еще одно слабое звено – сварной шов сопла, который пришлось переместить из

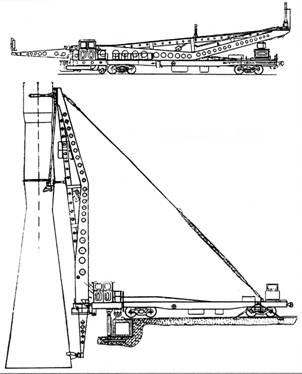

Кабина обслуживания 8У0216.

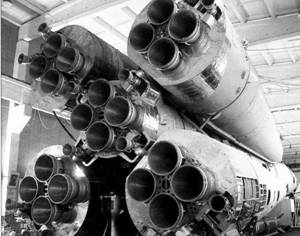

Двигательная установка «семерки».

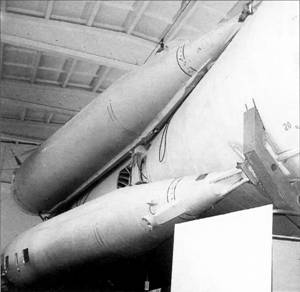

Опорные узлы крепления боковых блоков двигательной установки.
На стенде в Загорске провели испытания не только двигателей, но и трех боковых блоков (с 15 августа по 3 декабря 1956 г.), трех центральных блоков (с 27 декабря 1956 г. по 26 января 1957 г.), а также двух ракет в сборе (с 20 февраля по 30 марта 1957 г.). Первая из ракет испытывалась по сокращенной программе: заправка топливом составила одну пятую от нормы. Эти испытания принесли немалую пользу. В частности, на стенде произошло разрушение туннельной трубы из-за перегрева и вскипания проходящего через нее жидкого кислорода. Для исключения этих явлений ввели циркуляцию окислителя по замкнутому контуру во время нахождении ракеты на старте.
Окончание следует
Механическая тяга
Александр Кириндас
При подготовке статьи использованы иллюстративные и документальные материалы РГВА и частных коллекций.
См. «ТиВ» №9,11,12/2010г., №1,5,7,9-11/2011 г., №1,2/2012 г.
Стальные кони первых пятилеток
К 22 июня 1941 г. в РККА насчитывалось 44900 тракторов. Более трети парка (т.е. 38,7%, или 17400 машин) приходилось на народнохозяйственные «Сталинцы» С-60 и С-65. Специальных артиллерийских тракторов «Комсомолец» имелось 6,7 тыс., «Коминтернов» – 1,5 тыс., а «Ворошиловцев»- всего 800. К сентябрю 1942 г., несмотря на потери первых дней войны и прекращение производства во второй половине 1941 г., количество «Сталинцев» за счет мобилизации из народного хозяйства возросло до 19879 из общего числа 39990. К концу войны они составляли 61,8% парка всех гусеничных тракторов армейских пушечных артиллерийских бригад и 35,3% парка в артиллерийских дивизиях РВГК, оставаясь самыми многочисленными в Красной Армии. После победы «Сталинцы» продолжили службу или вернулись в народное хозяйство, где использовались до начала 1950-х гг.
В первые два десятилетия XX века в народном хозяйстве и для нужд военного ведомства России уже использовались тракторы, правда, крайне немногочисленные. В числе наиболее совершенных колесных буксирующих тракторов, нашедших применение в нашей стране, значился «Hart-Parr» («Гарт-Парр», или «Харт- Парр»). Эти тракторы предлагала на русский рынок харьковская фирма «Гельферих Саде». В 1910 г. Бюро сельскохозяйственной механики приобрело один такой трактор, тщательно его изучило, а в 1913 г. испытаниям была подвергнута улучшенная модель. Несмотря на совершенствование конструкции фирмой-изготовителем, по результатам обоих испытаний заключение не было положительным. В частности, отмечалось: «Весьма характерным для трактора Гарт-Парр является его особая чувствительность к осадкам или, лучше сказать, к влажности почвы, которая в данных условиях ставила всегда при очень небольших своих размерах пределы возможности работы трактора… Уже ранней весной можно было заметить, что в то время, когда конная пахота была в полном разгаре, трактор Гарт-Парр вследствие недостаточного просыхания поверхности почвы из-за налипания
на колеса земли нормально работать не мог и уже при слабом дожде должен был прекратить работу».Еще одним недостатком применения колесных тракторов было «испыление», или разрушение верхнего плодородного слоя почвы. Точных данных о снижении плодородности почвы при использовании колесных тракторов в Бюро сельскохозяйственной механики не имелось, но зарубежные специалисты весьма эмоционально оценивали эти машины, называя их «национальной опасностью».

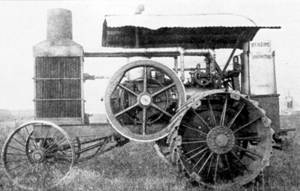

Колесный трактор «Hart-Parr».
Сильная зависимость от погодных условий и несущей способности грунтов существенно ограничивала область применения колесных тракторов, затрудняя их внедрение в промышленность или строительство, а также и в военное ведомство. Альтернативой трактору колесному были тракторы гусеничные или, как их еще называли, «катерпиллары». Будучи сложнее и существенно дороже, они стабильно демонстрировали высокие тяговые показатели практически независимо от состояния погодных условий и на различных типах грунтов.
Из сообщений прессы было известно об иностранных «катерпилларах»: американских «Ломбард» (тракторы «Ломбард» и «Линн» также не вполне корректно именовались«Вестерн») и «Холт», а также британском «Горнсби», но сведения о них были самые противоречивые и не всегда точные. Поэтому для изучения положения дел с изготовлением сельхозтехники и катерпилларов в Англии в 1912 г. туда был командирован представитель Бюро по сельскохозяйственной механике А.А. Арцыбашев. Он посетил несколько заводов, производящих сельскохозяйственные машины, и, в частности, уделил время осмотру фирмы Hornsby amp; Sons («Горнсби»). Эта фирма была известна главным образом как производитель надежных и популярных стационарных нефтяных калоризаторных (с запальным шаром) двигателей.
Мнение Арцыбашева об английской промышленности вообще и заводах Горнсби в частности было неоднозначным:
«Вообще говоря, производительность английских заводов уборочных машин очень не велика и ни в каком случае не может идти в сравнение с американскими и канадскими… Массовое производство, в том смысле, как его понимают американцы и немцы, в Англии при производстве уборочных машин пока не применяется. …Завод Горнсби является в этом отношении одним из самых устарелых. Оборудование и расположение мастерских, складов, промежуточных магазинов и проч. далеко не так разнообразно и совершенно как в Америке, и уступает в большинстве случаев даже русским заводам. Например, на заводе Горнсби в Грантаме и оборудование и мастерские производят тяжелое впечатление. Станки устарели; многие из них совершенно расшатаны. В производстве мало системы. Если завод и подкупает, то своей добросовестностью и строгой проверкой готовых изделий. Мастерские для постройки двигателей на том же заводе обставлены более совершенно, а отделение завода в Стокпорте (около Манчестера), где изготовляются крупные тяжелые и газогенераторные двигатели обставлено уже на основании новейших требований.
Производство локомобилей и молотилок, которые были очень известны в России и работают кое-где до сих пор, совершенно прекращено. Для надобностей золотых приисков в Клондайке, по специальным заказам, завод изготовляет в год 1-2 паровых катерпиллара. … Устройство его… отличается от катерпилларов «Benjamin Holt» и «Western» полным отсутствием передка. У Холта, как известно, 1 колесо, у «Уестерн» – два колеса в передке. Но на поворотах значение передков в этих машинах ничтожно, и главную роль играют периодические выключения одной из работающих цепей. Гусеница Hornsby сложна и дорога, применение же парового двигателя, особенно на заводе, выпускающем тысячи всемирно известных моторов, является анахронизмом».
В том же 1912 г. большинство патентов Горнсби было продано Холту и, таким образом, вопрос о приобретении катерпилларов в Англии стал неактуальным.
Фирма «Холт» начала производство с колесных тракторов, но, встретив негативную реакцию со стороны потребителей, обратила внимание на гусеничные машины. Первый, достаточно несовершенный, прототип парового гусеничного трактора с передним рулевым колесом был построен Холтом в 1904 г. и к весне 1905 г. прошел испытания близ Стоктона. На основании достаточно длительных испытаний к 1912 г. фирма представила вполне надежные тракторы с двигателями внутреннего сгорания. В 1913 г. трактор «Холт» №511 добрался до России. В апреле, параллельно с трактором «Харт-Парр», под руководством инженера Б.А. Трейвас в Акимовском бюро сельхозмеханики были проведены кратковременные испытания «Холта».
