Однажды Ю.А. Салтыков, наблюдая за полетом мишени и истребителей, вдруг заметил, что целевая колонка СНР смотрит не на мишень, а на один из истребителей. Уже прошла по громкой связи команда «Цель на автомате», а это означало, что вот-вот будет пуск ракеты. Не поленившись залезть на станцию и глядя в визир, он окончательно убедился, что станция вместо мишени «ведет» истребитель, и немедленно предупредил боевой расчет комплекса. Захват был исправлен и мишень сбита первой же ракетой».

Всего до начала совместных испытаний провели 26 пусков в замкнутом контуре управления. Большинство из них выполнили по электронным целям, два – по парашютным мишеням и четыре – по самолетам-мишеням Ил-28. Однако стрельба еще не производилась по относительно малоразмерным целям типа МиГ-17 и по целям, летящим на высотах менее 3000 м, отсутствовали и представительные данные по действию радиовзрывателя и боевой части по реальным целям. Продолжали отмечаться и «детские болезни» ракеты – неустойчивая работа маршевого двигателя на малых высотах, автоколебания в контуре управления, нередко приводившие к значительным промахам при пролете у цели.

В 1962 г. на полигон для испытаний в составе ЗРК «Круг» доставили станцию обнаружения и целеуказания (СОЦ) 1С12. Она представляла собой дальномерную РЛС кругового обзора см- диапазона волн и решала задачи обнаружения воздушных целей, их опознавания и выдачи целеуказания СНР 1С32.

Разработку 1С12 выполнили в НИИ-208 ГКРЭ (в дальнейшем – Новосибирский НИИ измерительных приборов Минрадиопрома) под руководством главного конструктора В.В. Райзберга. В этой работе также приняли активное участие А. П. Ветошко, А.А. Мамаев, Л.Ф. Альтерман, В.Н. Столяров, Ю.А. Вайнер, А.Г. Горинштейн, Н.А. Вольский.

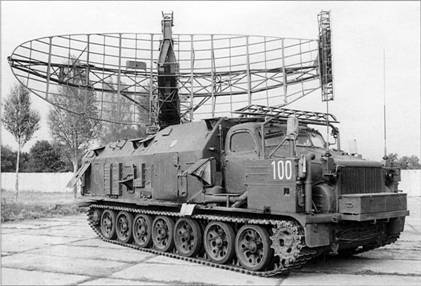

Станция обнаружения и целеуказания 1С12 в походном и боевом положениях.

Н.Н. Корсун.

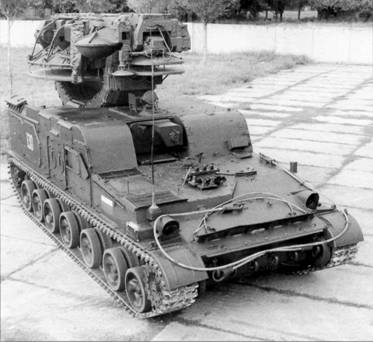

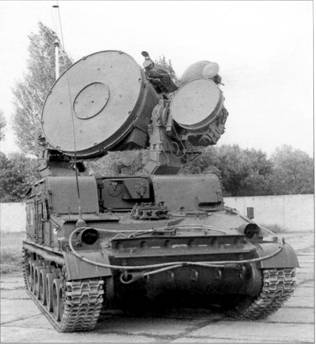

Станция наведения ракет 1С32 в походном и боевом положениях.

Наряду с ЗРК «Круг» РЛС 1С12 совместно с радиовысотомером ПРВ-9А использовалась под обозначением П-40 («Броня») в радиолокационных ротах ПВО Сухопутных войск. Для применения в качестве СОЦ ЗРК «Круг» эта РЛС оснащалась аппаратурой радиотелекодовой линии связи с СНР 1С32 и аппаратурой автономной навигации и топопривязки. Ее питание осуществлялось от встроенного газотурбинного генератора.

Оборудование 1С12 размещалось на самоходном гусеничном шасси КС-41 тяжелого артиллерийского тягача АТ-Т («объект 426»), созданного в КБ Харьковского завода транспортного машиностроения им. В.А. Малышева (завод №75). Использование этого шасси, уступавшего по ряду показателей гусеничным шасси других элементов ЗРК «Круг», было связано со значительной массой РЛС, которая почти в 2 раза превышала массу СНР.

Круговой обзор пространства в процессе работы 1С12 осуществлялся путем последовательного формирования четырех лучей в угломестной плоскости (два нижних – 2 и 4 град, и два верхних – 10 и 14 град.) с электромеханическим переключением между ними.

Характеристики РЛС 1С12 обеспечивали обнаружение цели типа «истребитель» на дальностях до 180 км при высоте полета 12 км, до 150 км – на высоте 6 км и до 70 км – на высоте 500 м. При импульсной мощности станции 1,7-1,8 МВт чувствительность приемника составляла 4,3-7,7 1014 Вт. 1С12 имела эффективную защиту от воздействия активных и пассивных помех.

В своем окончательном виде СНР 1С32 также представляла собой РЛС см-диапазона, которая предназначалась для поиска цели по данным целеуказания 1С12, ее дальнейшего автосопровождения по угловым координатам и по дальности, выдачи данных наведения на ПУ 2П24, а также радиокомандного управления ракетой в полете.

Антенный пост этой когерентно-импульсной РЛС был выполнен в виде сложной пространственной конструкции с круговым вращением, наиболее крупным элементом которой являлась антенна целевого канала. Слева от нее размещалась антенна узкого луча ракетного канала, над ней находилась антенна широкого луча ракетного канала, а выше между ними – антенна передатчика команд на борт ракеты. В верхней части антенного поста находилась камера телевизионно-оптического визира.

Оборудование СНР размещалось на гусеничном самоходном шасси повышенной проходимости, созданном на базе шасси самоходной артиллерийской установки СУ-100П, унифицированном с шасси пусковой установки комплекса. При массе 28,5 т дизельный двигатель А-105В (модификация дизеля В-54) мощностью 400 л.с. обеспечивал движение СНР по шоссе с максимальной скоростью до 65 км/ч. Обслуживание станции выполнял расчет из 4 человек.

СНР имела электронный автодальномер и функционировала по методу скрытого моноконического сканирования пространства по угловым координатам. При импульсной мощности 750 кВт, чувствительности приемника порядка 10 '3 Вт и ширине луча в 1 град, цель на автосопровождение при отсутствии помех захватывалась на дальности до 105 км. При наличии помех (плотностью 1,5-2 пачки диполей на 100 м пути цели) дальность автосопровождения уменьшалась до 70 км, а ошибки сопровождения цели по угловым координатам не превышали 0,3 деления угломера (1 д.у. = 0,06 град.), по дальности – не более 15 м.

СНР выполняла обработку в автоматическом режиме информации целеуказания, поступающей по телекодовой линии связи от СОЦ 1С12 и выполняла поиск цели в вертикальной плоскости. Это было связано с более низкой разрешающей способностью СНР по обнаружению целей в вертикальной плоскости по сравнению с аналогичными возможностями в горизонтальной плоскости. После обнаружения цели 1С32 переходила на ее автосопровождение по угловым координатам и дальности. При этом ее СРП определял по текущим координатам цели границы зон пуска ракет, а также другие данные для подготовки пуска, в том числе данные для установки антенны захвата и сопровождения ракеты и автодальномера ракеты, соответственно, в направлении пуска и на дальность захвата ракеты.

Счетно-решающий прибор СНР 1С32, как и все остальные элементы электроники «Круга», был аналоговым и выполнен на лампах. Именно это являлось причиной одноканальности СНР по цели и ракете, т.е. ее способности к сопровождению и захвату только одной цели и наведению на нее одной ракеты.

Все команды управления от СНР по телекодовой линии связи поступали на ПУ, которая разворачивалась в сторону цели. После ее входа в зону пуска включался передатчик команд станции и осуществлялся пуск ракеты. СНР последовательно выполняла ее захват на сопровождение антенной широкого и узкого луча ракетного канала, антенной целевого канала. Команды управления и разовая команда на взведение радиовзрывателя формировались СРП и также поступали на борт ракеты через антенну передатчика команд.

Помехоустойчивость работы СНР обеспечивалась благодаря разносу рабочих частот каналов, высокому энергетическому потенциалу передатчика и кодированию сигналов управления.

Окончание следует

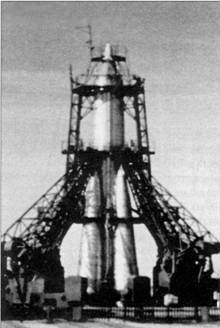

Боевые «семерки»

Станислав Воскресенский

Окончание.

Начало см. в «ТиВ» №4/2012г.

Как уже отмечалось, решающую роль при выборе места испытаний «семерки» сыграли требованиями по взаимной привязке размещения пунктов системы радиоуправления ракетой и стартовой позиции. Вполне естественное дальнейшее использование уже обустроенного и успешно функционирующего полигона Капустин Яр исключалось, так как в этом случае один из пунктов радиоуправления оказался бы среди водных просторов Каспия.

Специальная комиссия рассмотрела несколько возможных районов размещения стартовой позиции: у поселков Степное и Видное в Ставропольском крае, около Красноводска, у залива Кара-Бугаз-гол на восточном берегу Каспия, у Казалинска (Казахстан), под Вологдой, в Поволжье, на Западной Украине. Она же определяла местонахождение мишенного поля, для которого также предлагалось несколько районов – Чукотка, Сахалин, Камчатка, Курильские острова. Выбор был сделан в пользу старта из окрестностей Казалинска, с расположением стартового сооружения у железнодорожного разъезда Тюра-Там на трассе г. Чкалов (первоначально и позднее именовавшегося Оренбургом) – г. Ташкент. Под размещение стартовых позиций, района падения первых ступеней и пунктов радиокоррекции был определен полигон (объект «Тайга»), простирающийся на сотни километров в границах, ограниченных линиям, связывающими Аральск, Кызыл-Орду, Караганду и Кокчетав.
