С пушкой был спарен 7,62-мм пулемет СГМТ, который монтировался с правой стороны люльки. Второй пулемет СГМТ – курсовой, устанавливался справа от механика-водителя.

При стрельбе из пушки и спаренного пулемета в дневных условиях использовался телескопический прицел ТШ2А, ночью – прицел ТПН-1, при стрельбе с закрытых огневых позиций – боковой уровень и азимутальный указатель механизма поворота башни. Подсветка целей в ночных условиях производилась инфракрасным прожектором Л-2, монтировавшимся на лобовой части башни справа от амбразуры пушки и связанным тягой с ее качающейся бронировкой. Дальность прямого выстрела по цели высотой 2,5 м достигала 1200 м, максимальная – 14650 м.

Установленный на танке стабилизатор «Комета» обеспечивал автоматическую стабилизацию и наводку пушки со спаренным пулеметом в вертикальной плоскости, а также их полуавтоматическую наводку в горизонтальной плоскости и командирское целеуказание в автоматическом и полуавтоматическом режимах. В конструкции стабилизатора, в плоскости вертикальной наводки, были использованы гироблок и гиротахометр стабилизатора «Ливень» тяжелого танка Т-10М 133* .

Наводка спаренной установки оружия в цель производилась с помощью пульта управления стабилизатором или маховичков подъемного механизма пушки и ручного привода механизма поворота башни. В отличие от Т-55, в танке «Объект 165» применялся механизм поворота башни новой конструкции, который имел передаточное отношение моторного привода 1:120,2 (общее передаточное отношение 1:1690). Углы наводки по вертикали находились в пределах от -7 до +16'. Скорости наводки пушки по горизонтали при работе стабилизатора составляли от 0,05 до 18 град./с, по вертикали – от 0,05 до 4,5 град./с. Максимальная скорость переброса башни при командирском целеуказании достигала 18 град./с.

Уменьшение загазованности боевого отделения при стрельбе из пушки было достигнуто за счет установки механизма выброса стреляных гильз через специальный люк в кормовой части башни. При выбросе гильз люк открывался и закрывался автоматически.

132* В техническом проекте была использована пушка Д-54 ТС с двухкамерным дульным тормозом.

133* В процессе испытаний стабилизатор «Комета» не обеспечил требуемой точности по ТТТ при скоростях движения танка 18-20км/ч. Среднее отклонение по вертикали составляло 2,6-2,9тд., по горизонтали-4,2-3,2т.д., вместо 1,0 и 3,0т.д. соответственно.

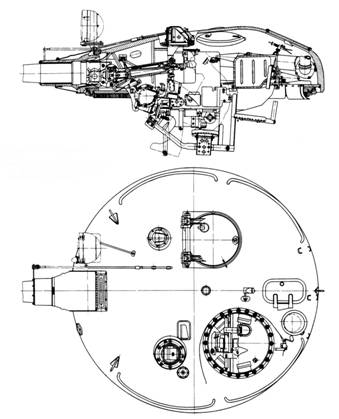

Установка пушки У-8ТС в башне танка «Объект165».

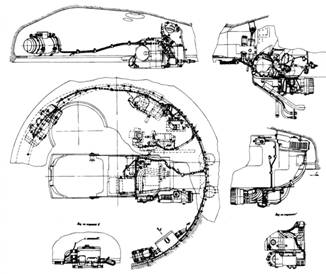

Монтаж узлов и агрегатов стабилизатора «Комета» в башне танка «Объект 165».

Механизм выброса стреляной гильзы из башни танка «Объект 165».

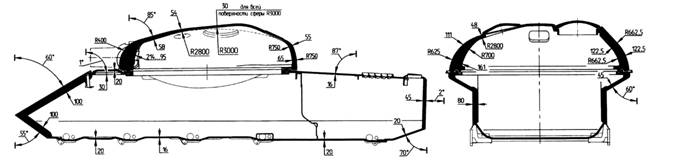

Схема броневой защиты танка «Объект 165».

Люк выброса стреляной гильзы из башни танка «Объект 165». Под люком установлен нагнетатель- сепаратор системы ПАЗ.

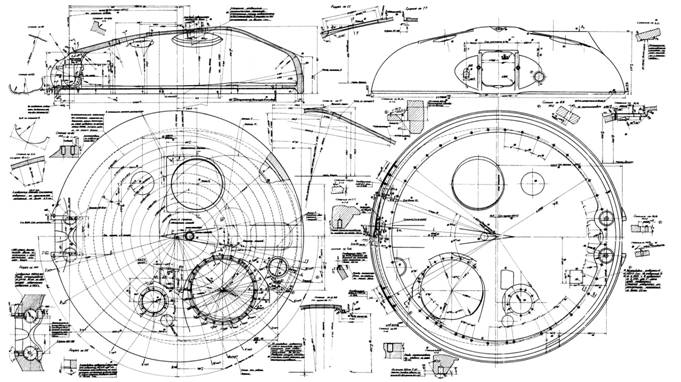

Чертеж башни танка «Объект 165».

В боекомплект танка входили 43 унитарных выстрела (с бронебойным и осколочно-фугасным снарядами 134* ) к пушке и 3500 патронов к спаренному и курсовому пулеметам. Выстрелы к пушке располагались: в передних баках-стеллажах – 16 шт., в укладке у перегородки МТО – 21 шт., в среднем баке-стеллаже – 2 шт., на левом и правом борту корпуса – по 1 шт. и в башне на правом борту – 2 шт. Кроме того, в боевом отделении танка укладывались автомат АК-47 с 300 патронами, 12 ручных гранат Ф-1 и сигнальный пистолет с 18 сигнальными патронами.

Броневая защита танка – дифференцированная, противоснарядная. Корпус танка (сваренный из броневых катаных листов толщиной 16, 20, 30, 45, 80 и 100 мм), в отличие от корпуса серийного танка Т-55, имел следующие основные особенности:

– больший диаметр выреза для опоры башни;

– длина корпуса в средней части увеличена на 386 мм;

– изменен угол наклона кормового листа с 17° до 2°'(отсутствовала верхняя кормовая деталь);

– для обеспечения заданного угла склонения орудия общая крыша корпуса выполнена с наклоном от средней части вперед на 1°, назад – на 3°;

– внутренняя высота корпуса в средней части (под башней) увеличена с 937 мм до 1006 мм, в носовой части (отделении управления) – с 927 до 939 мм;

– подбашенный лист сварен из двух половин;

– боковые подбашенные защитные планки на корпусе увеличены по размерам в 1,5 раза. Верхние плоскости планок являлись опорой для нижней части погона (отсутствовал как таковой подбашенный лист);

– для защиты погона опоры башни от прямого попадания пуль приваривались броневые планки сечением 10x30 мм;

– два средних листа днища (второй и третий) выполнены толщиной 16 мм вместо 20 мм.

Броневая защита цельнолитой башни с максимальной толщиной брони в лобовой части 214 мм соответствовала снарядостойкости башни танка Т-55 и обеспечивала защиту от 100-мм тупоголового бронебойного снаряда с начальной скоростью 830 м/с при курсовых углах 0-45°. Диаметр опоры башни в свету составлял 2245 мм (у Т-55 – 1816 мм). Крепление корпуса стопора башни было усилено за счет установки дополнительных штифтов, а сам корпус стопора выполнен в пылегрязезащитном исполнении.

Для снижения массы танка надгусеничные полки были изготовлены из алюминиевого сплава.

Танк оснащался системами ПАЗ, ППО, ТДА и оборудованием для подводного вождения. При этом по сравнению с танком Т-55 несколько изменилась прокладка трубопроводов систем ППО и ТДА.

Силовая установка, трансмиссия, ходовая часть и вспомогательное оборудование были заимствованы у Т-55 с незначительными изменениями.

Пуск дизеля В-55В осуществлялся с помощью сжатого воздуха от двух пятилитровых воздушных баллонов, подзарядка которых производилась компрессором АК-150ВС, имевшим привод от коробки передач. В качестве вспомогательного средства пуска служил стартер СТ-16М мощностью 11 кВт (15 л.с.). Для пуска двигателя в условиях низких температур окружающего воздуха на танке устанавливался форсуночный подогреватель с принудительной подачей топлива и цилиндрическим котлом. Теплопроизводительность подогревателя по сравнению теплопроизводительностью подогревателя танка Т-55 была увеличена вдвое. При температуре окружающего наружного воздуха -22°С подогреватель обеспечивал разогрев системы охлаждения до +80"С и пуск двигателя в течение 27 мин. Кроме того, подогреватель имел радиатор для обогрева боевого отделения.

В системе охлаждения двигателя применялся двенадцатилопастный вентилятор (вместо восемнадцатилопастного) с алюминиевым ободом. Для улучшения охлаждения двигателя внедрили водяной радиатор с гофрированными пластинами и увеличенной поверхностью охлаждения. Также увеличили поперечное сечение улитки для выброса воздуха вентилятором, поверхность охлаждения масляного радиатора и улучшили уплотнение радиатора и вентилятора. Однако, как показали испытания, установка двенадцатилопастного вентилятора привела к снижению расхода воздуха через радиатор на 5% и снизила эффективность системы охлаждения. Применение сетки на выходных жалюзи с усиленными ребрами дополнительно уменьшило расход воздуха еще на 2%.
