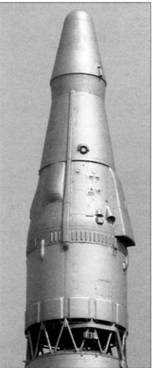

Вторая ступень ракеты Р-9А с «тяжелой» головной частью. Хорошо видны щитки на переходном отсеке и ферменная рама, связывающая ступени.

Хвостовой отсек ракеты Р-9А. Обратите внимание на конические обтекатели и пилоны.

Обычные операции ручной стыковки и отстыковки множества разъемов системы «ракета – наземное оборудование» не обеспечивали требуемой боеготовности. Сокращение числа разъемов с наземным оборудованием за счет разводки коммуникаций по потребителям на борту ракеты утяжелило бы конструкцию. В ОКБ-1 нашли оригинальное решение в виде так называемой «переходной рамы стартового стола», при наземной эксплуатации являвшейся частью ракеты, но остающейся после старта на Земле. Связь с разъемами на второй ступени по кабелям и трубопроводам для заправки топливом и газами осуществлялась через желоб бортовых коммуникаций коробчатого сечения, проходящий вдоль ракеты. Желоб бортовых коммуникаций при старте отбрасывался на угол 30", проворачиваясь относительно шарнира в его основании под действием тяги струи газа, истекающей из сопла в верхней части желоба. Применение переходной рамы и желоба позволило в несколько раз уменьшить число стыков систем «переходная рама – наземное оборудование» в сравнении с коммутируемыми на заводе и многократно проверяемыми стыками «ракета – переходная рама». Правда, сама переходная рама весила 4,5 т, т.е. оказалась всего вдвое легче всей незаправленной ракеты.

Принципиально важным для боевой ракеты стал вопрос длительного хранения в войсках жидкого кислорода, для чего потребовалось создать новую высокоэффективную тепловую изоляцию. ОКБ-1 предлагало уже использовавшуюся на космических аппаратах экранно-вакуумную теплоизоляцию-пакет из примерно сотни листов блестящей металлической фольги, разделенных слоями стеклотканевой сетки. В.П. Бармин был сторонником более дешевой, подходящей для стационарных хранилищ порошково-вакуумной изоляции на основе перлита. В обоих вариантах предусматривалось создание высокого вакуума между стенками хранилища. Применение специального форвакуумного насоса в сочетании с двумя адсорбционными насосами позволило достигнуть уровня вакуума 10 3– 10 4мм рт.ст, при этом газовая холодильная машина возвращала испарившийся кислород в хранилище. В целом, в процессе создания комплекса с Р-9А удалось снизить суточные потери кислорода с 15% до 0,05-0,2%.

Важнейшим новшеством являлось использование в системе заправки переохлажденного до -210°С кислорода. За счет уменьшения вязкости и отсутствия кипения кислорода в 5 раз сократилась продолжительность процесса заправки, обеспечивалась возможность последующего стояния заправленной ракеты в течение 10 ч; за счет повышенной плотности увеличивалась масса окислителя в баках.

Окончание следует

Советский танкопром. Часть 2

И. В. Бах

Использованы фото из архивов М. Павлова, А. Хлопотова, автора и Музея трудовой и боевой славы ООО«ЧТЗ-Уралтрак».

Продолжение Начало см. в «ТиВ» №6/2012

Великая Отечественная война поставила перед промышленностью задачу эвакуации танковых заводов в восточные районы страны. Одновременно требовалось значительно увеличить количество выпускаемых танков. Сразу после начала войны Наркомсредмашу переподчинили Ленинградский Кировский завод. 11 сентября 1941 г. был образован Народный комиссариат танковой промышленности (НКТП). Из состава НКСМ в него вошел ряд заводов: Кировский, №183 им. Коминтерна, №75, №37, №174, СТЗ, ХТЗ, ЧТЗ, им. КИМ, Уралвагонзавод; из других наркоматов – Уральский турбинный, Ижорский, Мариупольский, Кулебакский, Уралмаш, «Красное Сормово», №264 и др., а также институты: 8-й ГПИ и НИИ-48. На Уралвагонзаводе размещался эвакуированный Институт электросварки АН УССР под руководством Е.О. Патона.

Наркомом танковой промышленности стал Вячеслав Александрович Малышев (одновременно – заместитель председателя СНК СССР). Членами коллегии НКТП по совместительству были наркомы станкостроения (А.И. Ефремов) и судостроения (И.И. Носенко), что позволило оперативно использовать в танкостроении производственные мощности этих наркоматов. Первым заместителем наркома являлся А.А. Горегляд. В период войны заместителями наркома были М.Н. Попов, П.М. Зернов, С.А. Степанов, Ж.Я. Котин, Н.В, Жерехов, А.И. Мосин, А.М. Петросьянц, И.П. Тур, С.К. Щербаков [1].

Структура управления отраслью была чрезвычайно простой – в ней отсутствовали промежуточные звенья. Основные заводы напрямую подчинялись центральному аппарату, а часть директоров заводов одновременно наделялась правами заместителя наркома [2].

В марте 1943 г. в НКТП были организованы 2-е и 3-е Главные управления. Производство дизельмоторов, устанавливавшихся на всех средних и тяжелых танках и САУ, было сосредоточено на заводах (производствах), подчиненных 2-му ГУ (начальник главка – Д.Е. Кочетков, главный инженер – Я.И. Невяжский). Бронекорпусное производство замыкалось на 3-е ГУ наркомата. Руководил им опытный кораблестроитель А.А. Хабахпашев. В феврале 1943 г. в системе НКТП было образовано Главное управление по ремонту танков (ГУРТ). Через год ремонт и восстановление танков возложили на Наркомат обороны.

Работники Кировского завода и члены комиссии по испытаниям танка КВ, 1940 г.

Первый ряд, сидят на земле (слева направо): Е.П. Дедов, В.И. Игнатьев, Н.Л. Духов, Н.Я. Скорняков, А.П. Куницин.

Второй ряд: Г.П. Носов, П.К. Ворошилов, И.И. Колотушкин, Васильев, А. Лавров, К.В. Трифонов. Третий ряд, стоят: А.И. Ланцберг, А.Ф. Шпитанов, Н.Н. Алымов, Ж.Я. Котин, А.П. Покровский, Т.П. Чупахин, Б.М. Коробков, Н. Капивода, М.С. Каулин, Г.А. Турчанинов, А.Г. Тетерев, В.А. Каргаполов.

В напряженный период расширения производства танков с июня 1942 г. в течение одного года наркомом был И.М. Зальцман, до этого – директор Челябинского Кировского завода (ЧКЗ) и руководитель комплекса уральских заводов. Нарком танковой промышленности В.А. Малышев в 1942 г. был облечен чрезвычайными полномочиями, обеспечивал работу государственных структур в период Сталинградской битвы 1942-1943 гг.

В годы войны осуществили не только значительную передислокацию заводов в восточные районы страны. Были перепрофилированы и образованы новые заводы: №38, 40, 42,43, 44, 46, 50, 76, 77, 100 (опытный завод при ЧКЗ), 200,255 и др.

Совершенно преобразились методы организации управлением производством. Приказы и распоряжения выполнялись в возможно короткие сроки. Необычайно возросла цена слова ответственного лица. Вместо месяцев и недель, требовавшихся ранее на выработку и согласование управленческого решения, теперь отводились дни и даже часы. Авторитет данного слова был дороже всяких бумаг. А ответственность за выполнение планов и приказов по законам военного времени была очень высока. Это способствовало выработке высокого доверия к кадрам.

Созданный хозяйственный механизм сочетал как планирование производства и его инженерное обеспечение с первоочередным решением комплекса вопросов материального обеспечения, так и постоянную работу с кадрами и стимулирование высокопроизводительного труда. Впервые в столь широких масштабах была организована работа на принципах крупносерийной и массово-поточной технологии, с организацией конвейерных линий. Вся многообразная деятельность сотрудников отрасли проходила под лозунгом: «Все для фронта, все для победы!»

В годы войны заводы отрасли работали практически непрерывно, в две смены длительностью по 11 ч (плюс один час — обеденный перерыв), почти без отпусков и выходных дней. Для пополнения кадрового состава в условиях расширения производства в цеха пришло много молодежи (до 43% производственных рабочих), а также женщин. После излечения в госпиталях на заводы частично направлялись вчерашние фронтовики, непригодные к строевой службе.

Численность работающих на Кировском заводе в Челябинске (директор – И.М. Зальцман) в 1943 г. превышала 49 тыс. чел., в том числе рабочих – 35,4 тыс., ИТР – 5,7 тыс. чел.; на заводе №183 им. Коминтерна (директор – Ю.Е. Максарев), соответственно, насчитывалось свыше 31,5 тыс., из них рабочих – 22,3 тыс. и ИТР – 3,6 тыс. чел. А всего в 1943 г. на заводах НКТП трудилось 226,35 тыс. чел., из них рабочих – 157,7 тыс., ИТР – 26,5 тыс., МОП (младший обслуживающий персонал) – 5,4тыс. и учеников 6,4 тыс. чел. (поданным заместителя наркома А.А. Горегляда). Максимальная численность была достигнута в III квартале 1945 г. – 254,63 тыс. чел.
