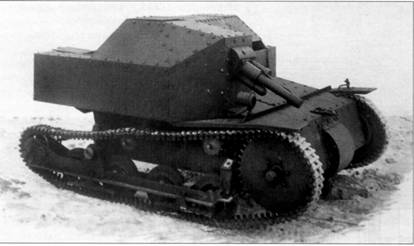

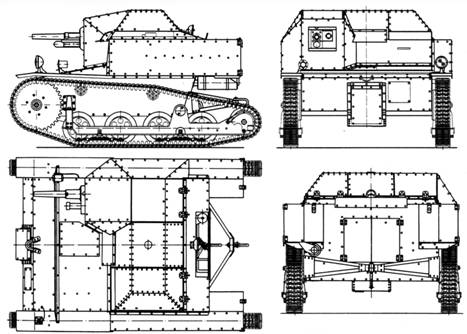

Общий вид самоходной установки Т-27.

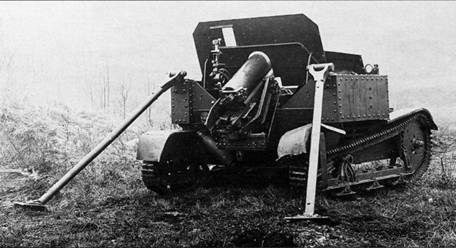

Самоходная установка СУ-76 в боевом положении. Сошниковые упоры опущены.

В связи с отсутствием пулемета над пушкой высота линии огня установки была увеличена, в результате угол склонения орудия возрос.

Ходовая часть имела полужесткую подвеску с листовыми рессорами в качестве упругого элемента и гусеничный движитель с передним расположением ведущих колес, с обрезиненными опорными и поддерживающими катками, гусеницами с ОМШ и приподнятыми направляющими колесами. По сравнению с опорными катками базовой машины катки самоходной установки имели увеличенный диаметр. Со стороны каждого борта устанавливались четыре опорных и два поддерживающих катка. Опорные катки попарно размещались в каретках, оси которых были закреплены в раме движителя.

Однако самоходной установке Т-27 оказались свойственны те же недостатки, что и Т-27М. Дальнейшие работы по ней были прекращены.

Самоходная установка СУ-76 (76-мм самоходная полковая пушка обр. 1927 г. на шасси танкетки Т-27) была разработана в 1932-1934 гг. в специальном конструкторском бюро Кировского («Красный Путиловец») завода под руководством И.А. Маханова для непосредственного сопровождения механизированной пехоты. Установку создали путем размещения качающейся части 76,2-мм полковой пушки образца 1927 г. на базе танкетки Т-27. СУ-76 относилась к полуоткрытым самоходным установкам.

С целью уменьшения высоты линии огня несколько изменили компоновку моторного отделения машины. В частности, перенесли топливный бак и радиатор системы охлаждения двигателя. Экипаж состоял из двух человек. Из-за недостатка объема в самоходке не удалось разместить необходимый боезапас, поэтому«боевая единица» состояла из пары машин – самоходной пушки и машины сопровождения с боекомплектом, походной укладкой и расчетом. Такая разбивка на два самостоятельно передвигавшихся транспортных средства приводила к большим неудобствам при боевом использовании. Кроме того, в бою мог возникнуть отрыв орудия от орудийного расчета и возимого боекомплекта. Силовая установка, ходовая часть и электрооборудование машины были подобны базовой машине. Запас хода по шоссе должен был достигать 100 км.

Государственные испытания самоходной установки СУ-76 прошли на НИАПе согласно программе испытаний, утвержденной начальником НТО АУ. Целью испытаний являлось определение тактико-технических свойств установки и проверки целесообразности наложения на шасси танкетки Т-27 качающейся части полковой пушки обр. 1927 г.

На НИАПе испытывалась только непосредственно самоходная установка, а машина сопровождения на испытания не подавалась. СУ-76 прибыла на НИАП 3 декабря 1934 г. Документы к самоходке поступили на полигон от военпреда при Кировском заводе 29 декабря того же года. 5 января 1935 г. были получены чертежи и описания.

Тип…. 76-мм самоходная полковая пушка обр. 1927 г.

на шасси танкетки Т-27

Возимый боекомплект 0

Наибольший угол возвышения ствола 25'

Угол горизонтального обстрела 36'

Ожидаемая наибольшая дальность стрельбы, м 7000

Вес системы в боевом положении, кг 3124

Вес системы в походном положении, кг 3124

Время перевода из походного положения в боевое и обратно, мин 1

Обслуживается расчетом, чел 5

Скорострельность, выстр./мин 15

Затвор Поршневой

Способ заряжания Унитарный патрон

Высота линии огня, мм 1235

Высота окуляра панорамы, мм 1390

Максимальная скорость передвижения, км/ч 20

Тормоз отката Гидравлический, наполнен

глицериновой жидкостью

Длина отката, мм От 1000 до 1030

Ширина машины 1815

Ширина хода, мм 1575

Длина системы на походе, мм 2850

Длина системы в боевом положении с откинутыми станинами, мм 3680

Клиренс, мм 226

< image l:href="#"/>

Самоходная установка СУ-76 в походном положении. Сошниковые упоры подняты.

СУ-76 была подвергнута испытаниям стрельбой и возкой. Перед проведением испытаний корпус машины разметили для фиксации деформаций. По окончании испытаний никаких изменений в разметке не обнаружили. Вместе с тем, при первых же выстрелах пороховыми газами были сорваны фары. Всего же в ходе испытаний сделали 423 выстрела усиленным зарядом и 75 выстрелов нормальным зарядом. Полученные в ходе испытаний повреждения качающейся части и осветительных приборов вынудили дважды отправлять СУ-76 на Кировский завод для ремонта, где заменили ствол, люльку и салазки.

Самоходную установку СУ-76 предполагалось испытать пробегом на 300 км, но выполнить это не смогли из-за выявившихся тяжелых условий работы водителя машины.«Сделав всего лишь 15км, водитель/был командирован Кировским заводом/ остановил машину и заявил, что дальше вести машину он не сможет вследствие полного изнеможения от влияния высокой температуры и теплоты, выделяемой двигателем, находящимся в непосредственной близости от места водителя. При осмотре двигателя было обнаружено, что последний сильно разогрелся, вода в радиаторе кипела. В виду выявления такого существенного недостатка, затрудняющего боевое использование машины, дальнейшее испытание установки пробегом было НИАПом прекращено».

Также отмечалось: «Во время испытания системы пробегом установлено, что при переходе с 3-ей скорости на 4-ую мощности двигателя не хватает и последний заглухает. /вес танкетки Т-27, для которой предназначен двигатель, составляет 2700 кг».

По окончании испытаний были сделаны выводы о том, что вес установки не соответствовал мощности двигателя. Проходимость была удовлетворительной. СУ-76 преодолевала канавы шириной до 1м и подъемы до 20°. Для разворота машины на мягком грунте требовалась площадка шириной 4-5 м, а на твердом грунте она могла разворачиваться на месте. Удобство обслуживания на огневой позиции было оценено положительно, а в походном положении вызвало нарекания из- за «необеспечения водителю машины нормальных условий работы из-за близкого расположения места водителя к двигателю установки и неудовлетворительного отвода тепла».

Время перехода из походного положения в боевое на мягком грунте составляло 40 с, а на мерзлом грунте – 1 м 30 с. Для обратного перехода требовалось 30-40 с.

Скорострельность системы составляла 10 выстр./мин – при стрельбе с исправлением наводки и 15 выстр./мин – без исправления наводки.

Устойчивость СУ-76 при стрельбе признали удовлетворительной, а меткость системы по щиту на дистанции 1000 м оказалась «значительно лучше, чем табличная меткость 76-мм. штатной полковой пушки обр. 1927 г. на колесном лафете».
