Техника и вооружение 2015 05

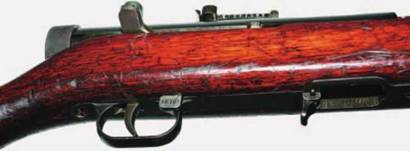

Спусковая коробка. Флажок переводчика установлен на «непрерывный» огонь. Видны горловина приемника и защелка магазина.

Стальной затылок приклада.

Видна крышка затылка для размещения в полости приклада принадлежности.

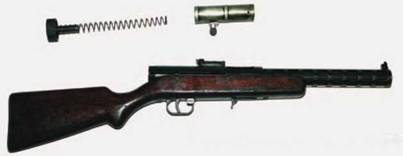

Неполная разборка пистолета-пулемета ППД-34.

Затвор.

Вверху – кожух ствола, мушка и верхняя антабка; внизу – ствольная (затворная) коробка и секторный прицел. Хорошо видна рукоятка затвора с предохранителем.

9 июня 1935 г. приказом наркома обороны СССР №1043-1935 г. на вооружение Красной Армии был принят «7,62-мм пистолет-пулемет Дегтярева обр.1934 г. (ППД-34)». Прежде всего, он предназначался для вооружения комсостава и рассматривался как вспомогательное оружие. Во всяком случае, упомянутый выше Н.А. Ефимов, став начальником АУ РККА, в своем докладе в Реввоенсовет о «пересмотре системы артиллерийского вооружения» в апреле 1933 г. не назвал пистолет или пистолет-пулемет в числе«основных направлений системы», хотя работы по ним велись.

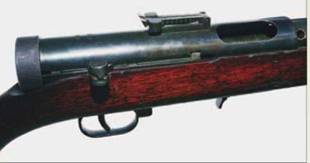

Вверху – затвор пистолета-пулемета ППД-34 заблокирован в переднем положении, переводчик установлен на одиночный огонь; внизу – затвор заблокирован в заднем положении.

Устройство ППД образца 1934 г.

Автоматика ППД-34 действует за счет энергии отдачи свободного затвора. Ствол, изготовленный из углеродистой стали, имеет по внешней поверхности коническую (сужающуюся к дульной части) форму. В канале ствола выполнены 4 правосторонних нареза (нарезы пока выполнялись традиционным строганием). С цилиндрической ствольной коробкой (иначе именовавшейся еще «затворной») ствол соединен резьбовым соединением и зафиксирован шпилькой. Для защиты руки стрелка от ожогов ствол укрыт трубчатым кожухом, снабженным 55 отверстиями для лучшей вентиляции и также соединенным со ствольной коробкой резьбой. Сзади ствольная коробка закрывается затыльником, крепящимся на резьбе, в направляющий стержень на затыльнике упирается задняя часть возвратно-боевой пружины.

Затвор цилиндрической формы в передней части имеет чашечку, в которую входит шляпка гильзы патрона, отверстие для выхода острия бойка, гнездо для выбрасывателя. Масса затвора – около 0,6 кг. В нижней части затвора выполнен прямоугольный паз, задняя стенка которого служит боевым взводом. Рукоятка затвора вставлена в него справа и фиксируется штифтом. В затворе установлены линейно движущийся боек и ударник, качающийся на поперечной оси.

Спусковой механизм выполнен отдельной сборкой: он собран в спусковой коробке, крепящейся снизу к ствольной коробке, включает спусковой рычаг с шепталом, разобщитель с пружиной, спусковой крючок, ползун, связанный со спусковым рычагом, пружины спускового крючка и ползуна, переводчик видов огня со своей пружиной. Механизм допускает ведение автоматического («непрерывного») и одиночного огня. Флажковый переводчик видов огня с надписями «один» и «непр» размещен впереди спусковой скобы и вращается на вертикальной оси. Выстрел производится с заднего шептала, т.е. при открытом затворе. Перед выстрелом шептало спускового рычага удерживает затвор на боевом взводе, при нажатии на спусковой крючок шептало опускается и отпускает затвор, который идет вперед под действием возвратно-боевой пружины. Затвор подхватывает патрон из магазина и досылает его в патронник; смонтированный на затворе подпружиненный выбрасыватель заскакивает в кольцевую проточку гильзы. При приходе затвора в крайнее переднее положение ударник своей передней частью, выступающей за передний край затвора, ударяется о стенку ствольной коробки, поворачивается на оси и резко продвигает ударник вперед – тем самым предотвращается выстрел при неполностью запертом канале ствола. Извлечение стреляной гильзы из патронника производится выбрасывателем, удаление через верхнее окно ствольной коробки – с помощью отражателя в виде жесткого выступа коробки.

При повороте флажка переводчика вперед (положение «один») разобщитель своим хвостом выступает над нижней поверхностью ствольной коробки; затвор, двигаясь назад, опускает разобщитель, тот выводит ползун из- под спускового крючка и дает возможность спусковому рычагу подняться и перехватить шепталом боевой взвод затвора. Если флажок повернут назад («непр»), разобщитель утоплен, связь спускового крючка со спусковым рычагом не нарушается, и стрельба производится до тех пор, пока нажат спусковой крючок и не израсходованы патроны в магазине.

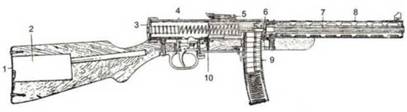

Схема устройства пистолета-пулемета ППД-34:

1 – крышка затылка приклада; 2-гнездо для принадлежности; 3-затыльник; 4-ствольная (затворная) коробка; 5- прицел; б- затвор; 7- ствол; 8- кожух ствола; 9- магазин; 10- спусковая коробка.

При стрельбе одиночными выстрелами боевая скорострельность достигала 30 выстр./мин, короткими очередями по 2-5 выстрелов – около 70, непрерывным огнем – около 100 выстр./мин. Неавтоматический предохранитель в виде сдвигаемой защелки размещен на рукоятке затвора и блокирует затвор в переднем или в заднем положении, входя в соответствующие пазы продольной прорези ствольной коробки.

Магазин – отъемный, коробчатый, двухрядный секторной формы, с шахматным расположением 25 патронов, что для оружия «вспомогательного назначения» вполне достаточно. Прицельное приспособление включает открытую мушку на передней части кожуха (хотя был выпущен и вариант с намушником) и секторный прицел на ствольной коробке, имеющий на прицельной рамке десять делений от 50 до 500 м (для сравнения – прицел винтовки обр. 1891/30 г. насекался до 2000 м). Длина прицельной линии составила 390 мм.

Оружие имеет цельную деревянную ложу с укороченным цевьем, полупистолетным выступом шейки и металлическим затылком приклада. Во внутренней полости приклада размещается принадлежность. Крепление антабок для ремня с левой стороны оружия усиливает его сходство с карабином. Маркировка включает клеймо завода-изготовителя, год изготовления и заводской номер оружия. По массе пистолет-пулемет в целом уложился в указанные выше требования: без магазина он весил 3,23 кг, в боевом положении 3,66 кг, масса магазина с 25 патронами составляла 0,43 кг, без патронов – 0,168 кг.

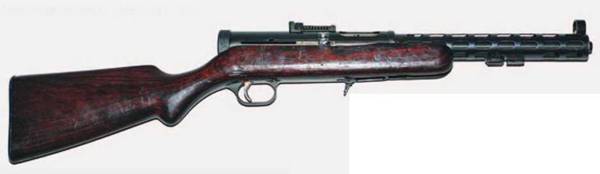

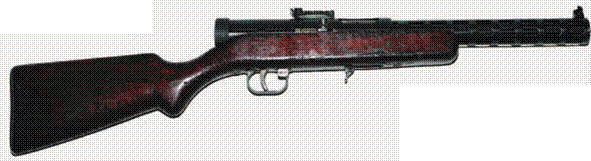

Опытный пистолет-пулемет Дегтярева 1936 г.

Кожух ствола опытного пистолета-пулемета: для крепления штыка служат приливы кожуха и выступающая дульная часть ствола.

Выдвижной флажок предохранителя опытного пистолета-пулемета был легко доступен для большого пальца руки, обхватившей шейку приклада.

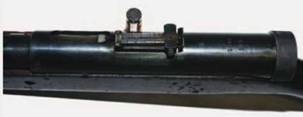

Ствольная (затворная) коробка, прицел и предохранитель опытного пистолета-пулемета. Обратите внимание на изменения в оформлении прицела и рукоятки затвора.

Опытные образцы

Продолжались поиски возможных изменений в конструкции. Так, в Военно-историческом музее артиллерии, инженерных войск и войск связи в Санкт-Петербурге, например, хранятся несколько опытных пистолетов-пулеметов Дегтярева, изготовленных в Коврове в 1935 г. Один из них отличается замедлителем темпа стрельбы, смонтированным на затворе, отсутствием предохранителя, измененным креплением возвратно-боевой пружины, но главное – увеличенной до 1400 м насечкой прицела (очевидно, заказчик хотел получить замену карабину). Хотя не только такая дальность, но и насечка прицела до 500 м штатного образца была явно завышенной. Однако сократят установки прицела для пистолетов-пулеметов только во время Великой Отечественной войны – в 1942 г. При начальной скорости пули 500 м/с пистолет-пулемет все же мог вести эффективную стрельбу на дальности до 150-200 м (для стрельбы одиночными указывалась даже дальность «действительного огня» до 300 м). Пуля сохраняла свое убойное действие на дальностях до 800 м.

Другой опытный образец отличался стволом с оребрением и без кожуха, снабжался замедлителем темпа стрельбы; спусковой механизм собран в ствольной коробке, предохранителя нет.

Еще один вариант 1935 г. имел съемную верхнюю часть ствольной коробки и курковый ударный механизм с линейно движущимся курком. В затворе были выполнены два продольных канала: в верхнем помещалась возвратная пружина, в нижнем – курок с винтовой боевой пружиной. Возвратная пружина задним концом упиралась в верхнюю часть ствольной коробки, боевая – о направляющий стержень, закрепленный на нижней части коробки. В задней части ствольной коробки слева находился выдвижной предохранитель. Прицел – секторный, до 500 м, мушка защищена предохранителем-намушником. Такой опытный пистолет-пулемет имеется и в коллекции Центрального музея Вооруженных Сил в Москве.

В Центральном музее Вооруженных Сил хранится также экземпляр опытного пистолета-пулемета Дегтярева 1936 г. Он имеет разъемную ствольную коробку и крепление магазина, позволявшее в походном положении откидывать его вперед. Оригинально введение двух предохранителей: один расположен, как и у штатного образца, на рукоятке затвора и блокирует затвор только в заднем положении (перед выстрелом), а второй находится с левой стороны ствольной коробки и блокирует затвор в переднем положении. Магазин крепится в патрубке, шарнирно соединенном с кожухом; в цевье снизу выполнен вырез, в который укладывался откинутый вперед патрубок с магазином. Для рукопашного боя ввели крепление отъемного клинкового штыка (штыка-ножа): для надевания кольца крестовины штыка дульная часть ствола выступает впереди кожуха, для крепления головки рукоятки снизу кожуха выполнен прилив. Но новый «аксессуар» так и не прижился: пистолеты-пулеметы остались без штыка, впоследствии вооруженных ими бойцов снабжали армейскими ножами. Масса этого опытного образца возросла – с пустым магазином и без штыка он весил 3,8 кг.
