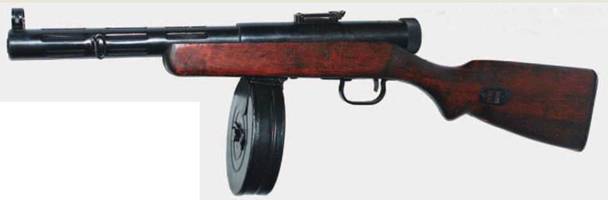

7,62-мм пистолет-пулемет обр.1934/38 г. производства 1940 г., с барабанным магазином и новым кожухом ствола.

Вид сверху на барабанный магазин емкостью 73 патрона.

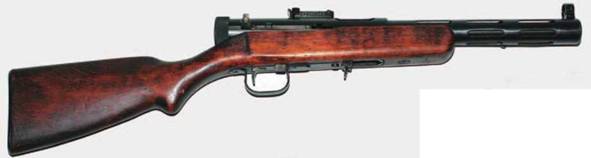

Пистолет-пулемет с отсоединенным магазином.

Ствольная (затворная) коробка и прицел Обратите внимание на изменение оформления предохранителя.

Новая модификация

С целью сокращения времени на производство одного пистолета-пулемета был введен ряд конструктивных изменений:

– количество окон в кожухе уменьшено до 15, их размер увеличен, а донце кожуха выполнялось отдельно и запрессовывалось в его трубу;

– затворная коробка изготавливалась из трубы, колодка прицела выполнялась отдельно;

– в затворе ликвидирован отдельный ударник с осью, боек неподвижно укреплен в затворе при помощи шпильки;

– установлена упрощенная пластинчатая пружина выбрасывателя.

Пистолет-пулемет получил еще и предохранитель мушки. В то же время, по инициативе Управления стрелкового вооружения АУ, по образцу барабанного магазина «Суоми» разработали магазин к ППД. Правда, Дегтярев предлагал более простой выход – увеличение емкости коробчатого магазина до 30 патронов и упрощение смены магазина. Предложение, требовавшее меньших затрат, поддержало руководство Наркомата вооружения, однако решено было комплектовать ППД именно барабанными магазинами, называемыми также «дисковыми».

Разработку барабанного магазина практически за неделю провели конструкторы И.А. Комарицкий, Е.В. Чарнко, В.И. Шелков и В.А. Дегтярев – как видим, к решению срочной задачи, пусть и частной, привлекли лучшие кадры. Объем корпуса магазина делился «улиткой» на внутренний и внешний ручьи для размещения патронов, подаватель приводился в движение спиральной пружиной. Чтобы использовать новый магазин в том же пистолете-пулемете без переделок, барабан («диск») дополнили прямой горловиной, вставлявшейся в приемную горловину оружия. Так что емкость магазина оказалась 73 патрона – на два больше, чем у финского прототипа. Масса магазина без патронов составила 1,175 кг. Так появилась третья модификация ППД, сохранившая, однако, обозначение «пистолет-пулемет обр.1934/38 г.». На заводе создали особый цех для поточной сборки магазинов к ППД, а также магазинов к пулеметам ДП и ДТ.

Интересно, что один из опытных ППД с барабанным магазином был подарен начальнику артиллерии РККА комкору Н.Н. Воронову. В коллекции ВИМАИВиВС хранится пистолет- пулемет обр.1934 (1934/38) г. с барабанным магазином с пластинкой на прикладе: «Тов. Воронову Н.Н. личный подарок тов. Сталина 30/ХИ 1939 г.».

Резкое увеличение выпуска не могло пройти без проблем. По свидетельству Б.Л. Ванникова, «…готовые автоматы неоднократно возвращались с отстрела на исправление. Были дни, когда на исправлении работало людей больше, чем на сборке». Но постепенно производство входило в нормальный ритм, и войска стали получать больше ППД.

И. В. Павлов, М. В. Павлов

Ночной кошмар Гудериана

1 сентября 1939 г. на полигонно-заводские испытания поступил перспективный танк Кировского завода – КВ. Эта машина по заложенным техническим решениям (бронирование, вооружение, дизельный двигатель, габаритные размеры) относилась к новому поколению советских предвоенных танков тяжелого бронирования.

Первоначально вооружение танка КВ состояло из спаренной установки танковых пушек калибра 45 мм и 76 мм (Л-11), а также двух пулеметов ДТ – в кормовой нише башни и зенитного. Впоследствии 45-мм пушку сняли и на ее место установили еще один пулемет ДТ. Однако провести полноценные испытания машины не удалось. Испытания пришлось прервать из-за необходимости отправки танка в Москву для участия в показе новой военной техники Правительству СССР. После возвращения КВ в середине ноября испытания вновь были приостановлены – машину надлежало перебросить на Карельский перешеек для проверки в боевых условиях.

Хотя выявить все особенности КВ в реальных условиях эксплуатации не удалось, опыт его применения в боевых действиях зимнего периода на Карельском перешейке позволил сделать вывод о выполнении всех предъявленных требований в части броневой защиты. Всего зафиксировали девять попаданий в танк бронебойных снарядов калибра 37-47 мм с дистанции 300-500 м. Броня надежно защищала экипаж и внутреннее оборудование от поражений со всех дистанций бронебойными снарядами калибром до 76 мм включительно. После ударов снарядов по броне корпуса на ней оставались только вмятины глубиной до 10 мм.

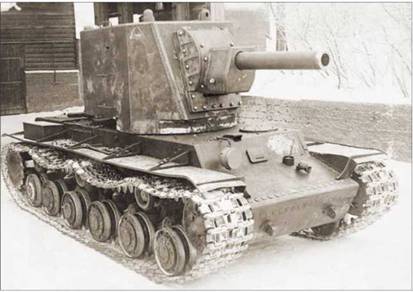

Танк №У-0 – первый опытный КВ с «большой» башней (вместо «малой»), с установкой МТ-1.

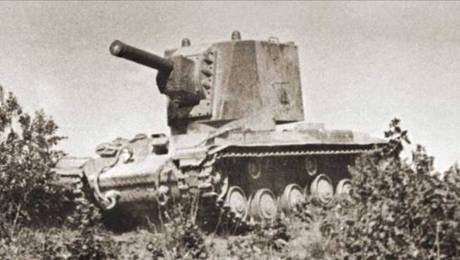

Танк КВ №У-1.

Опытный танк КВ по сравнению с серийными и другими опытными машинами (СМК и Т-100) убедительно продемонстрировал свои преимущества по проходимости и возможность движения через отдельные противотанковые мины, не получая серьезных повреждений. В части оперативной подвижности уровень скоростных возможностей КВ в условиях Карельского перешейка оказался вполне достаточным. Общий пробег танка составил 830 км, из них 175 км были пройдены в боевых условиях.

Так как основные узлы новой машины уже прошли отработку на танке СМК, приняли решение срочно завершить испытания и подготовить на Кировском заводе в 1939 г. установочную партию из семи КВ (с устранением возможных незначительных дефектов). За этим должен был последовать серийный выпуск: в 1940 г. предполагалось изготовить 50 машин.

19 декабря 1939 г. танк КВ тяжелого бронирования приняли на вооружение.

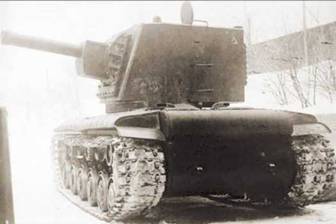

Танк КВ №У-1 с большой башней. Февраль 1940 г.

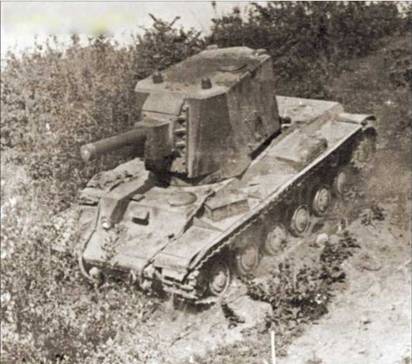

Движение КВ №У-1 на сруске с уклоном 34 гр. Дудергофские высоты, 18 июля 1940 г.

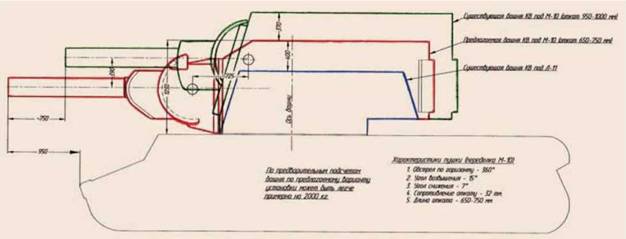

Схема переделки большой башни КВ под систему М-10, разработанная заместителем начальника СКБ-4 ЛКЗ Н.В. Куриным в апреле 1940 г.

Тем не менее, боевые действия на Финляндском фронте выявили необходимость в тяжелых танках с более мощной броневой защитой (70-80 мм) и вооружением калибра 95 мм, способным эффективно подавлять долговременные огневые точки противника. Кроме того, полковая артиллерия, вследствие трудности ее перемещения (на колесах, санях) на поле боя, запаздывала с выходом на открытые огневые позиции, не обеспечивая огневую поддержку наступающим подразделениям. Еще в более тяжелом положении, вызванным низкой мобильностью, оказались артиллерийские системы калибра выше 76-мм. Устранение этих недостатков потребовало принятия экстренных мер.

По приказу заместителя наркома обороны СССР командарма 1 ранга Г.И. Кулика, Кировскому заводу предлагалось в срочном порядке вооружить десять новых танков КВ мощной дивизионной 152,4-мм гаубицей М-10, которая по огневой мощи превосходила 76-мм пушку КВ в 4,2 раза. Исходным документом для проектирования являлись предъявленные Кировскому заводу 13 января 1940 г. тактико-технические требования АУ и БТУ КА.

Учитывая предельно сжатые сроки, шасси танка КВ и диаметр погона башни оставили без изменений. Но чтобы обеспечить необходимые углы вертикального наведения гаубицы, пришлось сконструировать башню увеличенных габаритов – так называемую «большую» башню. Для возможности монтажа в новой башне качающейся части 152,4-мм гаубицы разработали опытный образец ее установки – МТ-1. Ведущую роль в проектировании установки нового вооружения играли конструкторы СКБ-2 Е.Н. Рыбин и К.Н. Ильин.
