Продолжились также исследования по созданию для Т-10М малогабаритного ТР/1Д «Скала». Ими занимались ЦНИИ-173, ЦКБ-393 и ОКБТ ЛКЗ в соответствии с постановлением Совета Министров СССР №505-253 от 8 мая 1957 г. Техническую документацию установки ТРЛД в танке Т-10М ОКБТ ЛКЗ должно было представить в 1959 г., изготовление опытного заводского образца предполагалось осуществить в 1960- 1961 гг., а серийное производство – в 1962-1963 гг.
В первом полугодии 1958 г. в ОКБТ ЛКЗ согласовали с ЦНИИ-173 блок-схему дальномера и выдали предварительные габариты на его аппаратуру. В IV квартале подготовили рабочие чертежи его установки в боевом отделении танка, который получил заводское обозначение «Объект 284». Готовые блоки системы «Скала» ЦНИИ-173 должен был представить ЛКЗ уже в январе 1959 г. Помимо использования ТРЛД,
Разрыв казенника 122-мм пушки М-62Т2 при испытании подкалиберных снарядов с отделяющимся поддоном, 1963 г.

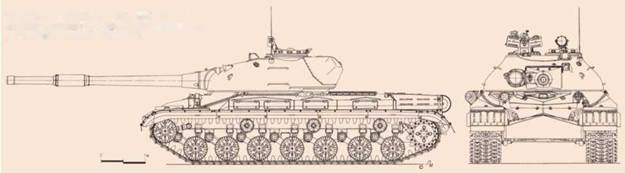

Танк Т-10М («Объект 272») с установкой спаренного 7,62-мм пулемета СГМТ и зенитно-пулеметной установки 14,5-мм пулемета КПВТ. НИИБТ полигон, 1959-1960 гг.
В начале 1959 г. в танке «Объект 272» (№5803Б01) смонтировали антенну ТРЛД «Скала» и провели ее испытания на Центральном учебно-опытном артиллерийском полигоне ЛВО (Лужский полигон ЦУОАП). Затем на машине разместили остальные блоки системы с частичной перекомпоновкой боевого отделения, внеся соответствующие корректировки в документацию. Окончательно монтаж в танке экспериментального образца ТРЛД «Скала» завершили в марте-сентябре 1959 г. Радиотехнические и артиллерийские испытания этой машины прошли на Лужском полигоне ЦУОАП.
Комиссия, назначенная приказом ГКСМОТ №339 от 4 сентября 1959 г., проверила соответствие основных ТТХ экспериментального образца дальномера заданию на его разработку, а также оценила эффективность его применения при стрельбе с места из танковой пушки М-62Т2 на дальностях 2500-3000 м по неподвижным и движущимся целям. Всего произвели 78 выстрелов, из них 48 – без дальномера и 30 – с дальномером. Определение дальности производилось по уголковым отражателям, среднему танкуТ-54 и автомашине ЗИЛ-151.
В ходе испытаний подтвердилась возможность создания малогабаритного ТРЛД и его размещения в тяжелом танке. При этом на экспериментальном образце ТРЛД получили следующие основные характеристики:
– максимальная дальность действия – не менее 3000 м;
– минимальная дальность действия – не более 85 м;
– срединная ошибка измерения дальности с места по неподвижной цели – 2,7 м;
– средняя арифметическая ошибка измерения дальности с места по движущейся цели – 9,4 м;
– средняя арифметическая ошибка измерения дальности с места до неподвижной цели сходу – 9,3 м;
– разрешающая способность по азимуту – 11 т.д.;
– разрешающая способность по дальности – 20±1 м;
– время полной подготовки дальномера к работе – не более 4,5 мин;
– масса аппаратуры дальномера – 220 кг;
– объем аппаратуры – 170 дм3 .
Таким образом, все основные требования к малогабаритному ТРЛД были выполнены.
Применение ТРЛД (в сочетании с оптическим прицелом танка) обеспечивало: простоту измерения и автоматический ввод дальности до выбранной цели, наблюдение движущихся целей на экране индикатора в любое время суток (открывались дополнительные возможности по использованию ТРЛД в качестве станции разведки движущихся наземных целей, особенно в ночное время), а также не требовало стереоскопичности зрения наводчика. Принятое в экспериментальном образце решение по сопряжению ТРЛД с оптическим прицелом Т2С в целом не затрудняло работу наводчика, однако наблюдение цели в оптическом прицеле правым глазом и на экране индикатора левым глазом приводило к утомлению зрения.
Результаты испытаний танка с ТРЛД подтвердили увеличение эффективности стрельбы с места (стрельба сходу не производилась из-за неподготовленности полигона к проведению такой стрельбы) по неподвижным и движущимся целям до 2500-3000 м, при этом попадание в цель обеспечивалось с 1-2 выстрелов.
Стрельба на этой
дальности из пушки М-62Т2 без дальномера была неэффективна и практически нецелесообразна: на дистанции 1000-2900 м при стрельбе бронебойным снарядом по мишени 12-А частость попаданий при измерении дальности с помощью ТРЛД составляла 60-62% против 6-20% при глазомерном определении дальности.Выявились и недостатки. Оптический прицел не соответствовал возможностям ТРЛД, так как обеспечивал наблюдение и выбор цели только в дневных условиях. Отсутствие селекции движущихся целей в ТРЛД затрудняло определение дальности до выбранной цели при наличии значительных помех от местных предметов. Кроме того, выбранный вариант сопряжения ТРЛД с оптическим прицелом танка создавал трудности и неудобства в работе экипажа.
5 ноября 1959 г. ГКСМОТ принял решение о продолжении работ по ТРЛД с установкой его в тяжелом и среднем танках с необходимой переделкой башен. В следующем году ОКБТ ЛКЗ согласовало с ЦНИИ-173 размещение доработанных блоков и антенны дальномера в башне машины. Была выпущена ЧТД и заказаны новые макеты блоков и антенны радиолокационного дальномера. Однако с прекращением работ по перспективным тяжелым танкам ГКСМОТ в феврале 1961 г. изменил задание по ТРЛД. Теперь речь шла об использовании в танке «Объект 284» видоизмененного дальномера «Скала-ll» с автоматом селекции подвижных целей с прицелом конструкции Новосибирского приборостроительного завода. Изготовление действующего макета прибора намечалось на II! квартал 1961 г., а размещение аппаратуры в объекте, настройка, проведение полевых испытаний и представление технического отчета – на II квартал 1962 г.
В I квартале 1962 г. на ЛКЗ смонтировали аппаратуру «Скала-ll» в танке Т-10М («Объект 284»), испытания которого прошли во II квартале на Лужском полигоне ЦУОАП. Дальнейшие ОКР по теме «Скала» для танка «Объект 284» включали исследования комплекса аппаратуры обнаружения целей, наведения и сопровождения на них реактивных снарядов («Скала-Ill»), К этим работам вновь привлекли ЦНИИ-173.

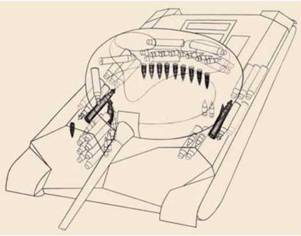

Размещение аппаратуры радиолокационного дальномера «Лилия» в танке Т-10М («Объект 272»). Проект, I960 г.
ВI квартале 1963 г. в ОКБТ ЛКЗ перекомпоновали боевое отделение танка «Объект 284». В течение II-IV кварталов выпустили рабочие чертежи установки аппаратуры в боевом отделении, произвели предварительный подсчет энергобаланса системы, выбрали источники питания и согласовали с ЦНИИ-173 максимальное потребление тока по проводам и аппаратуре управления, а также изучили возможность применения дополнительного генератора ГДЛ-10. Кроме того, в течение 1963 г. на Лужском полигоне ЦУОАП совместно с представителями ЦНИИ-173 провели испытания макетной аппаратуры.
ВI-III кварталах 1964 г. завершили выпуск стыковочных схем аппаратуры «Скала-Ill», сдали рабочие чертежей в производство и подготовили техническую оснастку для сборки. В IV квартале приступили к восстановлению танка «Объект 284», установили привод генератора ГДЛ-10 и ВКУ-519 с электрооборудованием. Полностью всю документацию по танку «Объект 284» с аппаратурой «Скала- III» подготовили в I квартале 1965 г. Кроме того, спроектировали специальную платформу, обеспечивавшую удобное расположение во вращающейся части оператора аппаратуры «Скала-Ill», приводов и пусковой установки. На базе штатной радиостанции Р-113 отработали специальный комплекс связи для двух человек с установкой станции у механика-водителя и сохранением возможности выхода в эфир у оператора.
Во II квартале 1965 г. завершили сборку макетного образца танка «Объект 284» и провели его заводские испытания, закончив работу раньше установленного срока (IV квартал 1965 г.).
Необходимо отметить, что в марте 1960 г. параллельно с ТРЛД «Скала» во ВНИИ-100 совместно с ЛИТМО для танка Т-10М выполнили компоновку аппаратуры малогабаритного ТРЛД «Лилия»[301 Ранее этот дальномер планировалось использовать в танке «Объект 279».], действовавшего в 4-мм диапазоне радиоволн. Эта работы проводились по постановлению Совета Министров СССР №174-62 от 18 февраля 1960 г. (приказ ГКОТ №88 от 2 февраля 1960 г.).
