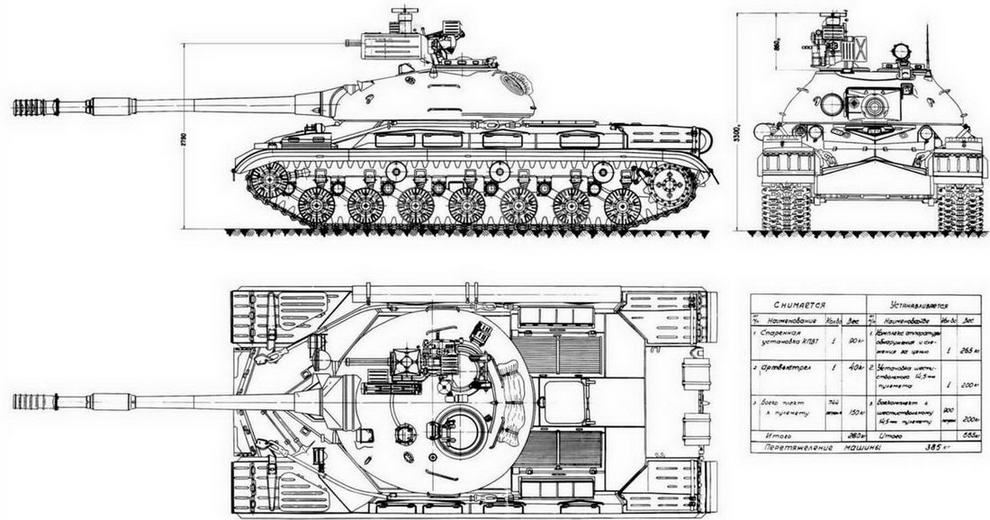

Общий вид танка Т-10М, оснащенного комплексом пулеметной противоракетной защиты по теме НИР «Оплот-МО».
Установка располагалась на танке Т-10М открыто, на вращающемся люке заряжающего. Высота линии огня пулемета составляла 2790 мм, общая высота машины - 3340 мм, увеличение высоты по сравнению с серийным танком - 400 мм. Для автоматического наведения пулемета с большими скоростями от аппаратуры обнаружения ПТУР, а также для стабилизации пулемета в горизонтальной и вертикальной плоскостях использовались электромеханические приводы горизонтального и вертикального наведения. Специальной системы стабилизации пулеметного оружия не требовалось. Колебания машины выбирались электромеханическими приводами наведения в двух плоскостях
Электродвигатель вертикального наведения с редуктором и электромагнитной муфтой крепился справа впереди установки на специальном кронштейне, приваренном к правой стойке станка пулемета. Электродвигатель и редуктор горизонтального наведения располагались непосредственно на вращающейся части люка заряжающего, слева от станка пулемета. Ручные приводы вертикального и горизонтального наведения пулемета также были сохранены для возможности стрельбы по наземным и воздушным целям. В этом случае наводка пулемета в цель осуществлялась наводчиком вручную, с использованием коллиматорного прицела ВК-4.
Одним из недостатков данного варианта являлось отсутствие кругового вращения из-за наличия на крыше танка Т-10М инфракрасного осветителя ОУ-ЗТ. При этом обметание установкой (радиус обметания - 1500 мм) сектора расположения осветителя осуществлялось в диапазоне углов от 58 до 66" (отсчет углов влево от носа танка). Для реализации кругового вращения установки рассматривался вариант переноса ОУ-ЗТ за зону обметания. В вертикальной плоскости углы наводки пулеметной установки составляли от -25 до +85'.
Стрельба по ПТУР велась в автоматическом режиме при постоянном прицеле, установленном на дистанцию 100 м. Прицельная антенна была жестко связана со ствольной группой пулемета. Дальность открытия огня составляла 200 м, дальность прекращения огня - 20 м. Угловая скорость наведения по горизонту с использованием электропривода - 0-120 град./с (регулирование скорости бесступенчатое от электромашинного усилителя), а по вертикали - 0-60 град./с. Для питания электродвигателей вертикального и горизонтального наведения дополнительно смонтировали два ВКУ: электрическое - для передачи электроэнергии из башни танка к вращающейся части установки и воздушное - для работы пневматики пулемета.

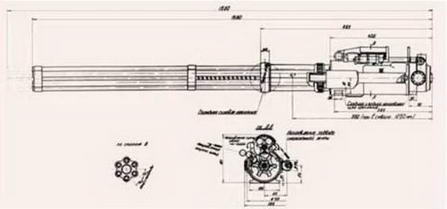

Шестиствольный 14,5-мм пулемет.

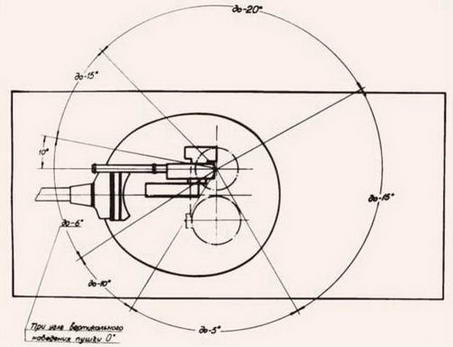

Схема максимально возможных углов снижения установки шестиствольного 14,5-мм пулемета на танке Т-10М.
Питание пулемета патронами производилось из патронной коробки (300 патронов), крепившейся на специальном кронштейне непосредственно на станке пулемета. Вторая патронная коробка (300 патронов) укладывалась в правой части днища боевого отделения под вращающимся полом башни. Остальной боекомплект (300 патронов в специальных коробках) размещался рядом с трехместной укладкой гильз в нише корпуса.
Данный вариант активной защиты от ПТУР было вполне возможно применить на серийном Т-10М, однако при этом масса танка увеличивалась на 400-500 кг, а для размещения радиолокационной аппаратуры и боекомплекта требовался демонтаж спаренного пулемета и одного артвыстрела.
Повторное обсуждение работ по комплексу активной защиты танка Т-10М в рамках НИР «Оплот -МО» состоялось на совещании в Академии БТВ им. Сталина 25 ноября 1960 г. Казанский авиационный институт, разрабатывавший радиолокационную аппаратуру обнаружения и слежения за ПТУР на полете, доложил о принятии нового варианта блок- схемы радиолокационного комплекса, отличавшегося от ранее принятого и использованного во ВНИИ-100 при изучении компоновок танков Т-10М и Т-55. Но для окончательной отработки комплекса активной защиты Т-10М данные этого варианта РЛС обнаружения и слежения за ПТУР поступили во ВНИИ-100 от головного исполнителя - Академии БТВ им. Сталина - только в декабре 1960 г.
Автоматическая РЛС представляла собой когерентно-импульсную доплеровскую систему, позволявшую вести обзор в режиме поиска по азимуту от 0 до 360°, по углу места цели - от -5° до +15', в режиме слежения - 90' и -5° - +15° соответственно. В ее конструкции использовалась антенная система с двойным V-образным лучом, которая позволяла определять угол места цели косвенно с помощью счетно-решающего устройства. Площадь антенной системы в плане составляла 0,15 м^2, высота - 0,4 м. Основные параметры РЛС: длина волны - 4,1 мм, мощность излучения в импульсе - 20
кВт, длительность импульса - 0,1 мкс, частота повторения - 5-5,5 кГц, масса - 200-250 кг. Обнаружение ПТУР происходило на дальности 1800-2000 м от танка.На крыше башни Т-10М располагались: антенное устройство с коммутацией прием-передача и общим антенным коммутатором (400x400x400 мм), блок передатчика (300x300x300 мм), приемник (250x200x150 мм) и преобразователь азимута (150x350x200 мм). В боевом отделении танка находились: счетно-решающее устройство (60 дм^3), блок питания (60 дм^3) и преобразователь МА-1500.
Блоки антенного устройства с коммутатором, преобразователя азимута, приемника и компенсации располагались на качающейся части пулемета, блок передатчика - на кронштейне крепления патронной коробки. Компоновка блоков счетно-решающего устройства, питания и преобразователя соответствовали ранее принятому варианту радиолокационной аппаратуры. Установка пулемета, размещение боекомплекта и приводы наведения пулемета также остались без изменений. Для установки радиолокационной аппаратуры и боекомплекта пулемета в боевом отделении Т-10М снимались те же узлы и агрегаты, что и в предыдущем варианте.
Расчеты, выполненные в НИИ-61, показали возможность поражения ракеты типа SS-10, летящей со скоростью 400 м/с, из шестиствольного скорострельного пулемета калибра 14,5 мм при темпе стрельбы 10000 выстр./мин и открытии огня с дальности 200 м со средним расходом 75 патронов. Однако на дистанциях до 50-60 м поражение пулей ПТУР не снимало полностью вероятность ее попадания в танк.
Кроме того, практическая реализация такой системы представлялась достаточно сложной, а сама система имела серьезные тактические недостатки. Необходимость точного определения координат ракеты на больших дальностях требовала большего коэффициента направленности антенны радиолокатора. Даже в рабочем диапазоне радиоволн 4-5 м размер антенны достигал 250 мм, что делало ее легко уязвимой к поражению пулями и осколками. Всю аппаратуру станции обнаружения и слежения за ПТУР необходимо было бронировать. При этом не исключался вариант размещения пулеметной установки в полностью бронированной башенке. В этом случае можно было решить вопросы непрерывного питания пулемета в пределах всего боекомплекта. Ручные приводы вертикального и горизонтального наведения следовало заменить дистанционными, с управлением от командира танка, у которого надлежало установить прицел для стрельбы по наземным и воздушным целям. С размещением пулемета в бронированной башенке, а обзорной и прицельной антенн - отдельно от пулемета, можно было уменьшить общую высоту машины. Однако имелись жесткие требования к следящей системе наведения оружия и антенны на цель, а также к их стабилизации при движении танка.

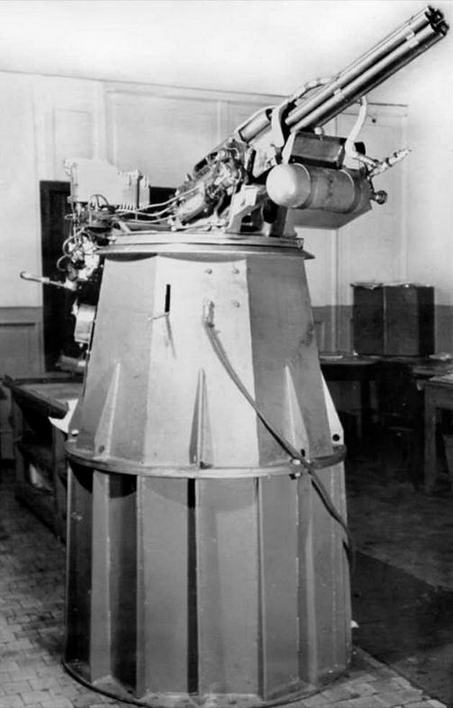

Макетная установка шестиствольной 23-мм авиационной пушки АО-19 на стендовых испытаниях.

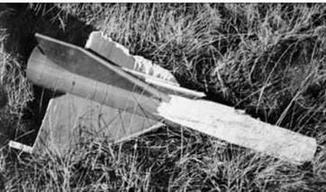

Макет ПТУР типа SS-11 и результаты его обстрела.
Помимо прочего, такая система не позволяла вести борьбу с ПТУР и снарядами гранатометов и безоткатных орудий, выпущенных со сравнительно коротких дистанций. ПТУР со скоростью 400 м/с не поражалась, если была выпущена ближе 1800 м. При увеличении скорости ее полета этот предел отодвигался еще дальше. В свою очередь, необходимость дальнего обнаружения ракет вела к демаскировке танка, так как его радиоизлучение могло быть обнаружено на дальности, превышавшей в несколько раз дальность обнаружения ПТУР, а необходимая при этом высокая чувствительность станции обнаружения делала ее неустойчивой против активных помех противника.
Для определения обоснованных требований к приводам наведения, типу оружия, погонному устройству и другим элементам комплекса активной защиты во ВНИИ-100 изготовили экспериментальную установку шестиствольной 23-мм авиационной пушки АО-19 для уничтожения ПТУР на полете. С ее помощью были осуществлены: проверка габаритных возможностей размещения пушки АО-19 как исполнительного органа комплекса противоракетной защиты на объектах бронетанковой техники; выполнение требований к скоростям наведения и оценка потребляемой мощности; правильность функционирования оружейной части комплекса; влияние стрельбы высокотемпного оружия на установку и ее отдельные части, а также определены кучность и эффективность стрельбы по неподвижным ПТУР и характер их поражения. В дальнейшем АО-19 предполагалось использовать для отработки отдельных узлов и исследования влияния высокотемпной стрельбы на аппаратуру управления и обнаружения.
