Колеса использовались от грузового автомобиля ЯАЗ-200 размера 12,00x20, но их шины не имели пневматических камер, а были заполнены губчатым каучуком. Ступицы правого и левого колес были невзаимозаменяемыми вследствие разного направления резьбы на их шпильках. Внутри колесных дисков располагались тормозные механизмы барабанно-колодочного типа. Они приводились в действие сжатым воздухом или вручную. Для соединения пневматической системы орудия через ресивер с воздушной магистралью тягача служили рукав и управляющий клапан. При их правильном включении рабочее давление внутри нее составляло около 6 атм. По своему типу тормоз относился к устройству обратного действия, т.е. с понижением давления в магистрали его колодки прижимались х барабанам. Таким образом, обеспечивалось затормаживание орудия в случае аварийного отцепления от тягача. При перекате орудия вручную или буксировке его за машиной, не имеющей пневматического оборудования (вообще или подходящего типа), воздушный тормоз надлежало выключать и использовать ручной привод его механизмов. Система не имела передка; максимально разрешенная скорость ее буксировки по хорошей дороге составляла 60 км/ч.

Щитовое прикрытие из листовой брони предохраняло механизмы орудия и расчет от пуль, мелких осколков и от действия дульной волны при выстреле. Оно состояло из левой и правой половин щита с подвижным щитком, установленных на верхнем станке, а также нижнего откидного щитка на нижнем станке системы. Каждая половина щита имела верх, откидывающийся в сторону дульного среза, обеспечивая взаимную видимость орудий при построении параллельного веера батареи. В левой половине щита были сделаны закрываемые дверками два окна оптического и механического прицелов, чтобы вести наблюдение при прямой наводке пушки-гаубицы. На обращенной к казеннику стороне щита монтировались коробки для панорамы и некоторых элементов из набора ЗИП, карман для аккумулятора прибора подсветки прицельных приспособлений и табличка со схемой смазки орудия. На другой стороне щита устанавливались задний фонарь и скобы,закрепляющие маскировочный материал.

Электрическое оборудование системы включало задний фонарь со стоп-сигналом и габаритным огнем, дульный фонарь с габаритным огнем на соответствующем чехле, соединительные кабели и штепсельную розетку. Через последнюю с тягача подавалась энергия на лампы накаливания в фонарях рабочим напряжением 24 В. В случае возки нештатным тягачом с напряжением бортовой сети 12 В в комплекте ЗИП предусматривались три лампочки этого номинала, хранящиеся внутри заднего фонаря.

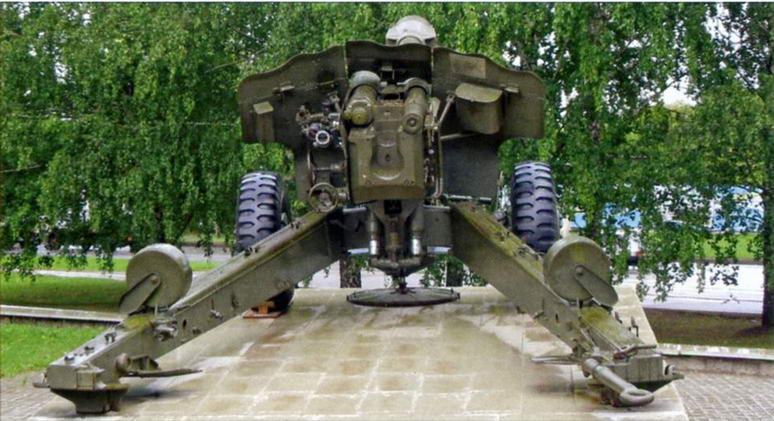

Пушка-гаубица Д-20 с разведенными станинами в мемориале в Нижнекамске.

Прицельные приспособления состояли из механического прицела С-71 с орудийной панорамой ПГ-1 (типа Герца) и оптического прицела ОП-2. Они устанавливались слева от люльки на едином кронштейне.

С-71 являлся прицелом, зависимым от орудия (т.е. линия визирования меняется при работе подъемным механизмом ствола) с зависимой линией прицеливания (линия визирования меняется при установке угла места цели). Он предназначался как для наводки при стрельбе с закрытых позиций, так и для ведения огня прямой наводкой, если оптический прицел отсутствует или неисправен. В его состав входили: механизм угла прицеливания с дистанционным барабаном, механизм углов места цели с продольным уровнем, механизм поперечного качания с поперечным уровнем и корзинка панорамы. Цена деления шкал прицела С-71 позволяла устанавливать угол места с точностью до 1 тыс., а угол прицеливания - до 0,5 тыс. На дистанционном барабане были нарезаны шкалы для ряда наиболее часто применяемых комбинаций снаряда и заряда; изменение угла прицеливания на одно их деление шкал соответствовало увеличению или уменьшению дистанции огня на 50 м при нормальных условиях[⁵ Нормальными (табличными) метеорологическими условиями считаются: отсутствие ветра на всех высотах, атмосферное давление - 750 мм рт.ст., температура воздуха - +15°С, относительная влажность воздуха - 50%.]. Нужная шкала выбиралась перемещением ползунка с указателем. Прицел с нарезкой шкал для пушки-гаубицы Д-20 обозначался С-71-97, а таблицы стрельбы для системы были совмещены со 152-мм гаубицей- пушкой обр. 1937 г. (МЛ-20).

Орудийная панорама ПГ-1 со стандартным для такого устройства угломерным кольцом, барабаном и отражателем обеспечивала четырехкратное увеличение угловых размеров наблюдаемых объектов при поле зрения в 10° Цена деления шкал отражателя и угломера панорамы составляла 1 тыс. В своей фокальной плоскости она имела пластинку с перекрестием, прицельной маркой-угольником, шкалу боковых поправок и специальную шкалу для отметки по орудийному коллиматору К-1. Последний прилагался к каждому орудию и представлял собой оптическое устройство, предназначенное для горизонтальной наводки при отсутствии естественных удаленных ориентиров и в условиях, когда они не видны (темное время суток, туман, сильный дождь или снегопад, задымление). В этом случае коллиматор устанавливался вблизи от орудия (от 0,3 до 13 м) вместо удаленной точки наводки. Совмещая в поле зрения панорамы сетку специальной шкалы с изображением сетки коллиматора, наводчик устанавливал скомандованный угломер или восстанавливал сбившийся после выстрела.

Оптический прицел ОП-2 (ОП-2-97 для пушки-гаубицы Д-20) служил только для прямой наводки орудия. Он представлял собой зрительную трубу по типу телескопа, в фокальной плоскости окуляра которой устанавливалась подвижная прозрачная пластинка с нанесенными на ней прицельными марками и дистанционными шкалами, а также неподвижная горизонтальная нить-указатель. Механизм углов прицеливания позволял вращением маховичка смещать пластинку со шкалами в поле зрения и тем самым задавать требуемое положение ствола в вертикальной плоскости при совмещении изображения цели с нужной маркой или делением шкалы на пластинке. Для удобства работы наводчика прицел ОП-2 оснащался резиновым наглазником и резиновым налобником, регулируемым по удалению от окуляра. В его комплект также входил светофильтр, используемый при наводке на ярко освещенные цели или при работе против солнца. Поле зрения прицела ОП-2 составляло 1Г при 5,5-кратном увеличении угловых размеров наблюдаемых объектов. Механизм выверки прицела позволял изменять направление его линии визирования вверх-вниз и влево-вправо на 10 тыс.

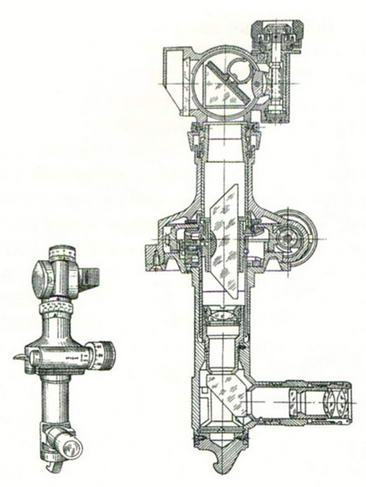

Внешний вид и разрез орудийной панорамы ПГ-1.

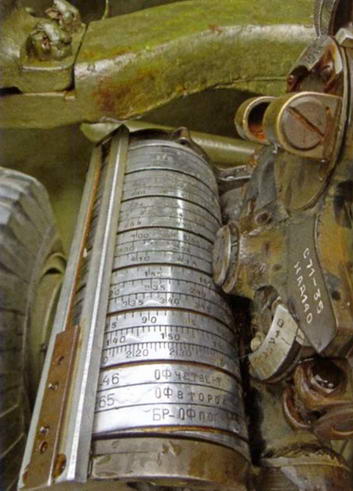

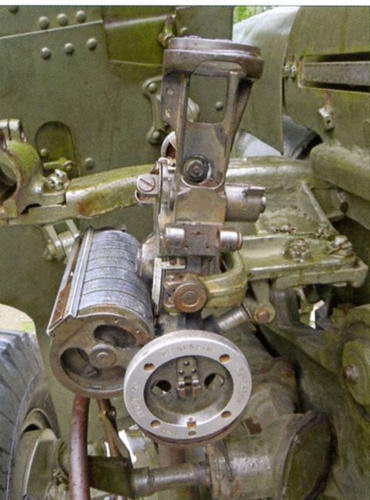

Механический прицел С-71 (ряд деталей отсутствует) и его дистанционный барабан.

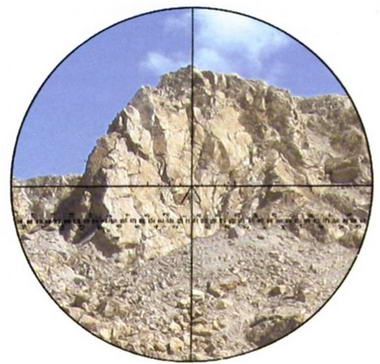

Сетка орудийной панорамы ПГ-1.

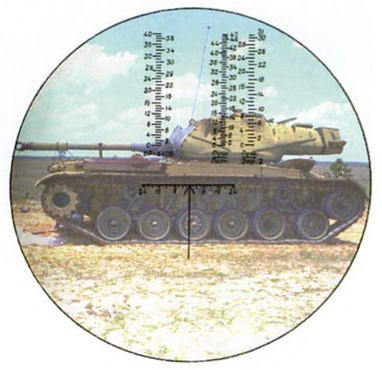

Сетка оптического прицела ОП-2.

Для проверки правильности показаний механического прицела С-71 и определения величин мертвых ходов в комплекте ЗИП предусматривались контрольный уровень и квадрант. Освещение шкал и уровней механического прицела С-71, пластинок со шкалами и марками панорамы и оптического прицела ОП-2, коллиматора, а также рабочих мест командира орудия и установщика взрывателей обеспечивалось прибором «Луч-С71М».

Его частями являлись четыре щелочные аккумуляторные батареи с рабочим напряжением 3,5 В, восемь лампочек со штепселями и приспособлениями, провод, расходящийся на пять ветвей, и выключатель.

Такое подробное описание устройства пушки-гаубицы Д-20 наглядно показывает, насколько возросла сложность ее конструкции по сравнению с предыдущими 152-мм системами МЛ-20, М-10 и Д-1, не говоря уже о гаубице обр. 1909/30 гг. Полученный в боях опыт еще раз подтвердил истину, что на войне мелочей не бывает и что очень важным является удобство работы расчета. Именно поэтому в конструкцию орудия внедрили многие весьма непростые в изготовлении узлы и агрегаты. Технологический уровень послевоенной промышленности СССР позволил уверенно освоить в производстве столь «продвинутую» систему. Поставленная цель повышения мобильности также была успешно достигнута.

Конструктивные решения, реализованные в Д-20, нашли применение и в более поздних орудиях. Например, 152-мм гаубица 2А65 «Мста-Б», разработанная в начале 1980-х гг., имеет лафет похожего устройства. Он оснащен двумя раздвижными станинами с домкратами, подхоботовыми катками и опускаемым поддоном. Что же касается прицельных приспособлений типа С-71 и ОП-2, то создавшие их инженеры дали возможность выполнить в буквальном смысле приказ из популярного марша Лебедева-Кумача - «Артиллеристы, точней прицел!». У аналогичных устройств довоенной поры и военных лет цена деления шкал составляла две тысячных, а в С-71 ее сделали от двух до четырех раз более точной. Соответственно, уменьшилась погрешность при установке требуемого угла возвышения ствола.

Подводя итог технической стороне, можно охарактеризовать реализованные на Д-20 конструктивные решения как революцию по совокупности предоставляемых ими возможностей. Но эта революция являлась результатом накопления эволюционных изменений в устройстве артиллерийских систем. Например, пока еще съемный каток для переката орудия появился на поздних 152-мм гаубицах Д-1, а комбинацию из оптического и механического прицелов впервые в СССР применили на самоходном варианте 152-мм гаубицы-пушки обр. 1937/43 гг. (МЛ-20С)[6 В годы Великой Отечественной войны эти типы прицелов называли телескопическим и панорамным соответственно.]. В некоторых публикациях упоминается, что клиновый полуавтоматический затвор на Д-20 использовался впервые для орудий калибра 152 мм, но это справедливо с оговоркой - «на серийных системах». В 1949 г. успешно прошла войсковые испытания опытная самоходно-артиллерийская установка СУ-152Г, вооруженная 152-мм гаубицей Д-50. При заимствованном от Д-1 баллистическом решении, это орудие уже имело клиновый полуавтоматический затвор и схожую с Д-20 компоновку противооткатных устройств. Но по причинам, не зависящим от совершенства вооружения, в серию СУ-152Г не пошла. На тот момент до появления на свет гаубицы Д-74, предшественницы Д-20, оставалось еще полгода...
