В ходе испытаний выявились конструктивные недостатки блока. Так, разъемный плоский элемент пола не обеспечивал подъем собранного блока для его установки в котлован, а реализованная геометрическая изменяемость конструкции не в полной мере отвечала заданным прочностным характеристикам. Тем не менее, доработка кинематической схемы быстровозводимого большепролетного сооружения из КФС, конструкций его стыков, шарниров и приспособлений была продолжена.
Одновременно в 15-м ЦНИИИИ совместно с 1-м Проектно-фортификационным бюро (ПФБ) Инженерных войск и Днепропетровским заводом металлоконструкций им. Бабушкина завершали работы по быстровозводимым большепролетным сооружениям из КФС для защиты специальной техники («Профиль-1») и оперативных групп управления с командно-штабными и специальными машинами («Профиль-2»). К 1969 г. были закончены все экспериментальные исследования, а в следующем году в Днепропетровске изготовили

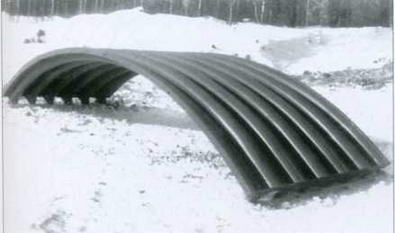

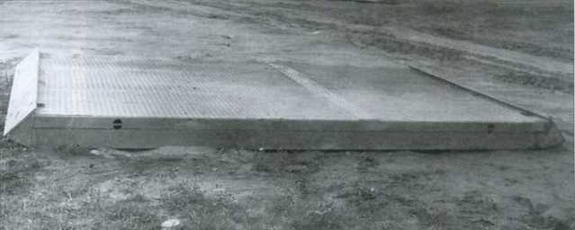

Криволинейный (слева) и плоский элементы остова сооружения «Профиль-1».

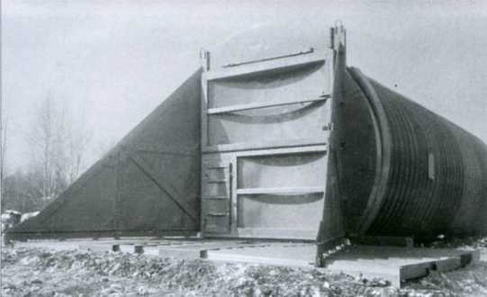

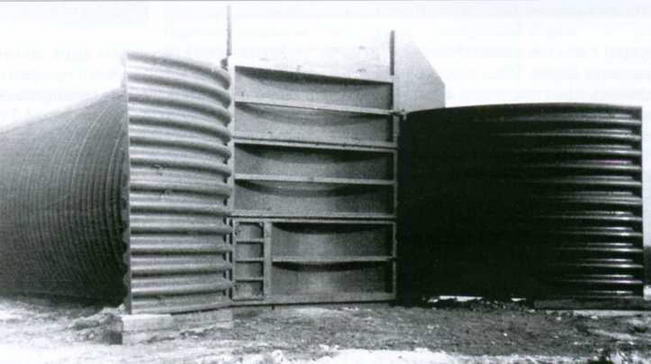

Опытное сооружение «Профиль-1», собранное на поверхности.

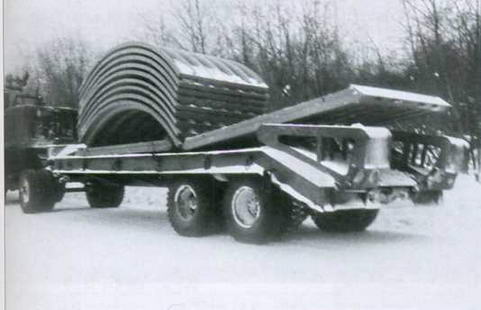

Транспортировка криволинейных элементов на трейлере.

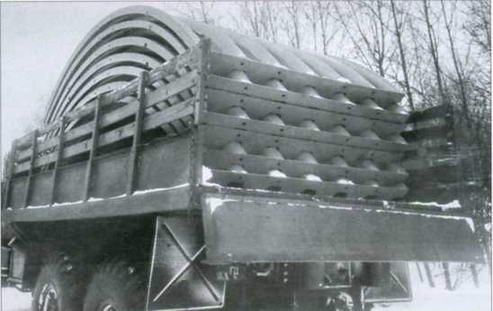

Укладка криволинейных элементов в кузове автомобиля КрАЗ-214.

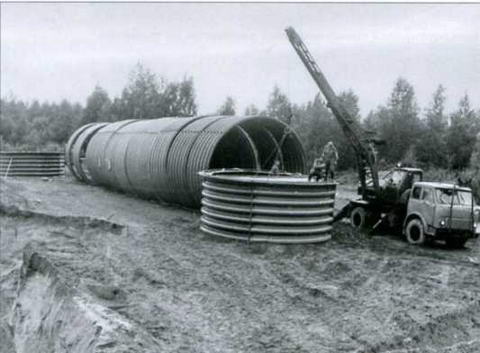

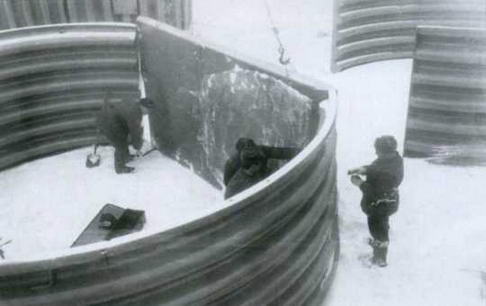

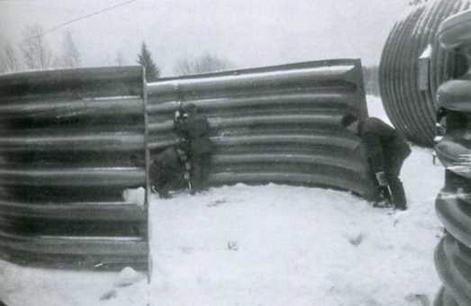

Отдельные операции при возведении опытного сооружения «Профиль-1».
Опытное сооружение из КФС «Профиль-1» представляло собой цилиндрическую конст-
рукцию с плоским полом, собираемую из 16 отдельных блоков. Торцы сооружения оборудовались одностворчатыми воротами. Блок остова сооружения собирался из трех криволинейных элементов и плоского элемента пола. Их сборка осуществлялась с помощью болтовых соединений. Соединение блоков остова в направлении продольной оси сооружения обеспечивалось шарнирными болтами, закрепленными на обрамлении криволинейных элементов. Вплотную к торцам остова сооружения были приставлены опорные рамы ворот. Крутости обвалования у ворот укреплялись открылками из криволинейных элементов остова (по два с каждой стороны), закрепленными болтами к боковинам опорной рамы.
Внутри остова сооружения вдоль замковой части блоков устанавливался монорельс из двутавра, на котором была смонтирована электрическая таль грузоподъемностью 3,0 т. Внутреннее оборудование включало систему приточной вентиляции, систему воздушного отопления и систему силового и осветительного электрооборудования.
Опытное сооружение из КФС «Профиль-2» по форме и конструктивному исполнению являлось, в основном, полной копией сооружения «Профиль-1», отличаясь от него большей длиной и меньшими размерами поперечного сечения (пролета). Кроме того, имелись различия в устройстве входов и объемно-планировочном решении.

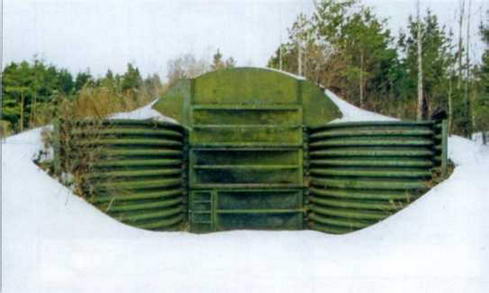

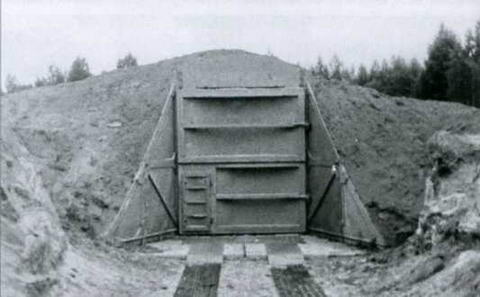

Сборно-разборное сооружение «Панцирь-2».

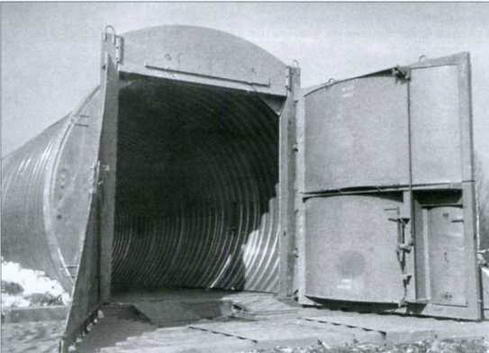

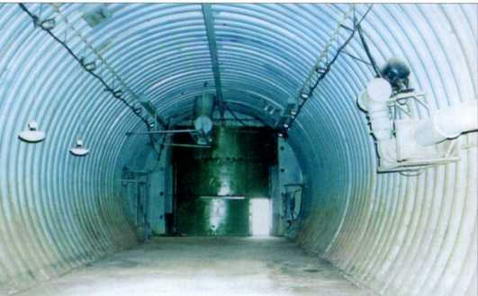

Сборно-разборное сооружение «Панцирь-2ПУ».
Недостатки, обнаруженные в ходе всесторонних полигонных испытаний
опытных сооружений, учли при корректировке рабочей документации. Усовершенствованные образцы были представлены на войсковые испытания и в мае 1972 г. приняты на снабжение Советской Армии. Сооружение «Профиль-1» получило войсковой индекс «Панцирь-2», сооружение «Профиль-2» - «Панцирь-2ПУ».Сборно-разборное сооружение «Панцирь-2» предназначалось для укрытия и защиты специальной техники. Оно собиралось из криволинейных элементов КФС и плоских элементов пола. Торцы остова оборудовались металлическими защитными воротами, в створках которых имелись проемы для прохода личного состава, закрываемые защитно-герметическими дверями. Внутренние размеры сооружения: длина - 34,2 м, наибольшая ширина -7 м, ширина на уровне пола - 5,4 м, высота от пола до монорельса - 5,3 м, ширина въездного проема - 4,2 м и высота -5 м. Предусматривался сквозной проезд техники (въезд и выезд). Для создания необходимых условий работы и отдыха личного состава сооружение оборудовалось средствами отопления, фильтровентиляционным агрегатом и бытовым оборудованием.
Сборно-разборное сооружение «Панцирь- 2ПУ» служило для защиты групп оперативного состава командных пунктов с командно-штабными и специальными машинами. Его остов собирался также из криволинейных элементов КФС и плоских элементов пола каркасной конструкции. Один торец сооружения оснащался одностворчатыми защитными воротами с проемом, перекрытым герметической дверью для входа личного состава, и тамбуром, отделенным от основного помещения герметической перегородкой. Другой торец сооружения закрывался стенкой с проемом, к которому примыкал вход для личного состава, и был оборудован двумя тамбурами. Внутренние размеры сооружения составляли: длина - 43,8 м, максимальная ширина -5 м, ширина на уровне пола - 3,5 м, высота - 4,3 м.
Сборные поперечные и продольные перегородки сооружения в зависимости от назначения позволяли создавать отдельные рабочие и технические помещения. Имелись средства коллективной противохимической защиты, вентиляции, отопления, кондиционирования воздуха и освещения.
Одновременно с принятием на снабжение сооружений «Панцирь-2» и «Панцирь-2ПУ» завершилось создание быстровозводимого и быстроизвлекаемого сооружения из КФС площадью 30-40 м2для защиты и работы личного состава групп управления (экспериментальный блок арочной конструкции «Профиль-2БИС»). Данное направление было проработано 15-м ЦНИИИ и 1-м ПФБ ИВ в двух вариантах:
• быстровозводимое сборно-разборное сооружение «Бункер А»;

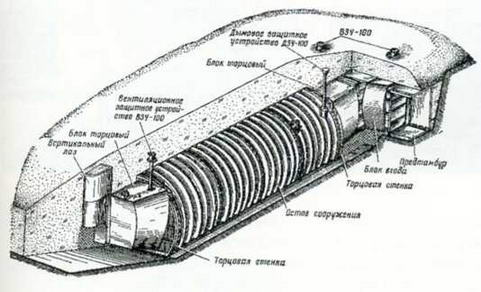

Сборно-разборное сооружение «Бункер А».

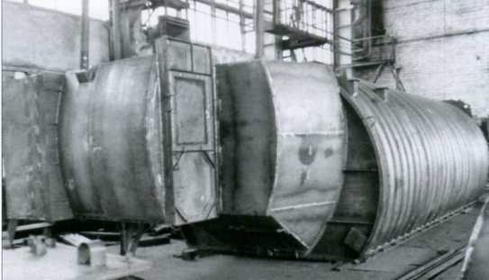

Опытное сооружение «Бункер А» после контрольной сборки на Днепропетровском заводе металлоконструкций им. И.В. Бабушкина.
• быстровозводимое и быстро-извлекаемое сборно-разборное сооружение «Бункер Б». В 1972 г. Днепропетровский завод металлоконструкций им. И.В. Бабушкина изготовил и провел контрольную сборку опытных образцов сооружений. В следующем году завод представил опытное сооружение на полигонные испытания, а после устранения выявленных недостатков «Бункер А» поступил на войсковые испытания, которые успешно выдержал. В мае 1974 г. его приняли на снабжение войск под индексом «Бункер».
Сборно-разборное фортификационное сооружение «Бункер» предназначалось для оборудования основных групп пунктов управления и отдельных элементов узлов связи как заблаговременно, так и в ходе боевых действий. В зависимости от необходимой площади рабочих помещений его собирали из одного или двух комплектов, стыкуемых по длине. В сооружении могло разместиться 12-14 чел.
Сооружение состояло из основного помещения, двух торцовых блоков с дверными проемами, блока входа с предтамбуром и вертикального лаза. Один торец сооружения оборудовался горизонтальным входом с защитно-герметическими и герметическими дверями с проемом 70x160 см, а другой торец - люком (60x80 см) аварийного входа с вертикальным лазом. Шахта лаза засыпалась сухим песком, который при необходимости выхода убирали внутрь сооружения.
Остов основного помещения сооружения собирался из криволинейных элементов крупноволнистой стали и плоских элементов пола. Два криволинейных элемента остова имели по два отверстия для ввода в сооружение дымохода и кабелей связи. Торцы остова основного помещения закрывали торцовыми стенками с герметическими дверями.
Необходимые условия для работы и отдыха личного состава в сооружении обеспечивались средствами отопления (электрокалорифером КФЭ1-250, печью ОПП или МОП-6), фильтровентиляционным агрегатом (ФВА-100/50), столами, нарами и складными стульями. Электроснабжение осуществлялось от войсковых передвижных электростанций.
