Снарядами основного назначения для системы являлись боеприпасы типов ОФ- 540 (осколочно-фугасный пушечный), ЗОФ25 (осколочно-фугасный повышенного могущества), ЗОФ22 (активно-реактивный). Они комплектовались взрывателями РГМ-2, В-90, Д-1-У или АР-5 и могли с успехом использоваться для решения подавляющего большинства боевых задач. Рассмотрим вкратце их боевые возможности.

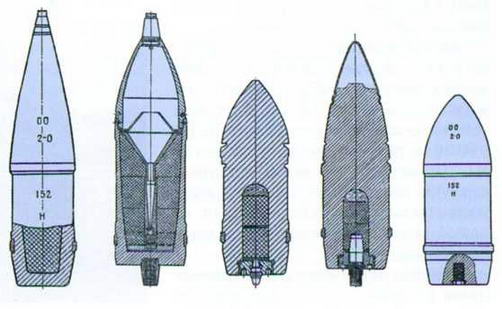

Боеприпасы к гаубице Д-20 (слева направо): осколочно-фугасная граната ОФ-540; кумулятивный (стальной)снаряд БП-540; бронебойно-трассирующий остроголовый снаряд БР-540;бронебойно-трассирующий снаряд БР-540Б с баллистическим наконечником; практический трассирующий снаряд ПБР-540.

При установке взрывателя РГМ-2 на осколочное (мгновенное) действие или В-90 на ударное действие снаряд ОФ-540 разрывался сразу же при ударе о любое препятствие. Действительное поражение осколками (50%-ная вероятность попадания в ростовую фигуру) составляло по фронту 50 м и в глубину до 10 м. Это использовалось для эффективного поражения открыто расположенной живой силы противника, его батарей и легкобронированной техники (пробивалась броня толщиной до 20 мм; крупные осколки при определенной ориентации при встрече могли проломить плиту толщиной 30-35 мм). Такая установка применялась также при ведении огня по танкам с закрытых позиций: осколки были способны перебить гусеницу, повредить прицелы с антеннами или вооружение, сбить навесное оборудование, инициировать срабатывание динамической или активной защиты, а при удачном попадании в зоны ослабленного бронирования - нанести вред экипажу и внутреннему оборудованию танка.

При установке взрывателя РГМ-2 на фугасное действие с малым замедлением или АР-5 на ударное действие снаряд несколько заглублялся в препятствие. При его разрыве в грунте средней твердости образовывалась воронка глубиной около 1,2 м и диаметром 3,3 м, что позволяло поражать цели, укрытые в фортификационных сооружениях полевого типа. Такая установка также использовалась для стрельбы по танкам прямой наводкой, если не было бронебойных или кумулятивных снарядов. При этом ОФ-540 мог за счет комбинированного действия механического удара и дробящего действия продуктов взрыва проломить плиту толщиной до 70-90 мм. Ударная волна от взрыва сама по себе была способна сорвать навесные элементы конструкции, узлы ходовой части танка, а в особо удачном случае и его башню целиком.

Если выбирался режим действия взрывателя РГМ-2 с большим временем замедления, то снаряд еще более заглублялся в препятствие; после разрыва в грунте средней твердости получалась воронка глубиной в 1,5 м и диаметром около 4 м. Такая установка применялась при стрельбе по мощным полевым укреплениям, каменным или кирпичным зданиям капитальной постройки или железобетонным фортификационным сооружениям облегченного типа. Вторым ее назначением являлась стрельба на рикошетах, когда отложенное во времени срабатывание взрывателя позволяло отрикошетившему от грунта снаряду разорваться прямо над солдатами противника, укрытыми в траншеях или ходах сообщения. Однако для такого ведения огня требовалось сочетание целого ряда благоприятствующих ему факторов с выучкой артиллеристов гораздо выше среднего уровня.

Задача поражения открыто находящихся или расположенных в траншеях целей могла решаться тем же снарядом ОФ-540 при использовании дистанционного взрывателя Д-1-У или радиовзрывателя АР-5. В этом случае осуществлялся его подрыв на высоте около 15 м над целью для ее эффективной осколочной осыпи. Взрыватель Д-1-У также мог служить для сигнализации, целеуказания, пристрелки реперов и даже для борьбы с некоторыми видами воздушных целей, например, с аэростатами наблюдения.

Снаряд ЗОФ25, разработанный по теме «Гриф», являлся более эффективным по сравнению с ОФ-540, так как его увеличенный разрывной снаряд состоял не из тротила, а из вещества A-IX-2 на основе гексогена с большим в 1,5 раза энерговыделением на единицу массы взрывчатки. По полностью снаряженной массе и баллистическим свойствам эти боеприпасы практически не отличались.

Для обстрела сильно удаленных целей применялся активно-реактивный осколочно-фугасный снаряд ЗОФ22, разработанный в начале 1970-х гг. в Научно-исследовательском машиностроительном институте (НИМИ) по теме «Крен» под руководством М.С. Меркулова. За счет работы имеющегося внутри него ракетного двигателя дальность стрельбы возрастала до 20,5 км, но платой за это стало сильное увеличение рассеивания.

Несмотря на универсальность в применении осколочно-фугасных боеприпасов, для огневого поражения некоторых видов целей использовались гораздо более эффективные против них снаряды основного назначения специализированных типов.

Для борьбы с имеющими хорошую броневую защиту целями («капитальные» корабли, тяжелобронированные боевые машины, бронеколпаки и башни долговременных фортификационных сооружений) в боекомплект пушки-гаубицы Д-20 ввели бронебойные снаряды БР-540 и БР-540Б. Оба они каморные и имели донный взрыватель, но первый из них остроголовый (т.е. лучше пробивал плиту при угле встречи, близком к нормали), а второй - тупоголовый (лучше работал по наклонной плите за счет «доворота» при встрече с преградой). С той же целью мог использоваться кумулятивный снаряд БП-540, пробивающий броню сформированной при взрыве из облицовки его воронки тонкой струей металлических частиц. Он также обладал неплохим осколочным действием.

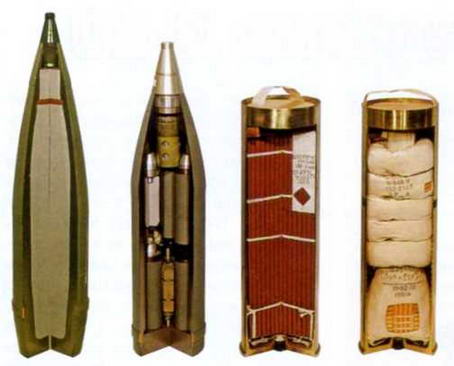

Снаряд ЗОФ25 (слева) и выстрел с осколочно-кассетным снарядом 3013.

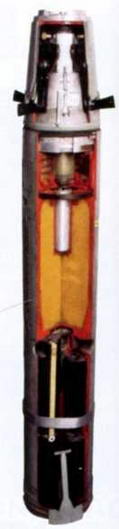

Корректируемый боеприпас «Сантиметр» (30Ф38).

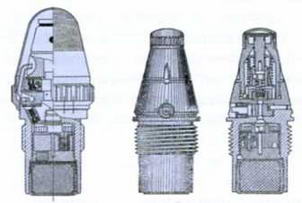

Взрыватели Д-1-У и РГМ-2.

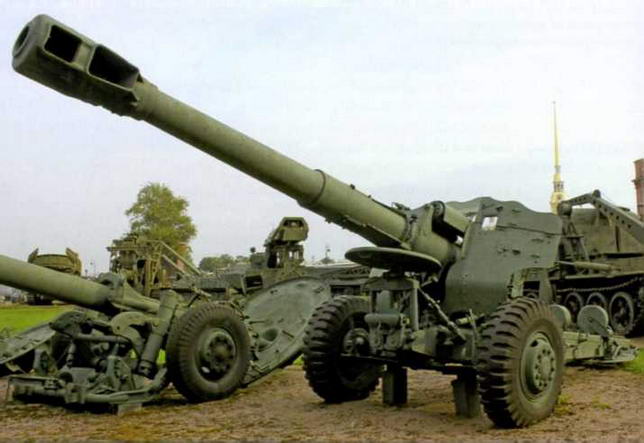

Пушка-гаубица Д-20 в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи МО РФ.

Против скоплений открыто расположенной живой силы противника эффективным средством являлся снаряд ЗШ2 со стреловидными готовыми поражающими элементами, «наследник» довоенной шрапнели.

Он также был разработан в НИМИ по теме «Лепесток-2» группой конструкторов под руководством М.А. Шамолина в начале 1970-х гг.

По традиции взрыватель этого боеприпаса ДТМ-75 по-прежнему именовали «дистанционной трубкой». Его действие включало установку на разрыв по истечении заданного времени, а также режим «на картечь».

В первом случае вышибной заряд боеприпаса срабатывал на нисходящей ветви его траектории, формируя конус из 8500 смертоносных «иголок» массой 1,26 г с углом при его вершине в 34° (80% из них находились внутри угла в 16°) и добавляя им 80-100 м/с дополнительной скорости. Они накрывали цель и были способны эффективно поразить незащищенную живую силу на расстоянии 500 м, а в средствах индивидуальной защиты - на 200 м. Во втором случае это происходило сразу же по вылете снаряда из ствола, что нужно при самообороне орудия от массированной атаки пехоты противника.

С той же целью поражения открыто расположенной живой силы противника применялся осколочно-кассетный снаряд 3013, тоже с дистанционной трубкой ДТМ-75, содержащий восемь осколочных суббоеприпасов (по 230 г взрывчатого вещества каждый). В отличие от 3LLJ2, он предназначался против рассредоточенных целей. Для одного снаряда сплошное поражение обеспечивалось: для мишени в положении стоя - на площади 0,35 га, с колена - на 0,23 га и лежа на - 0,12 га. Это в 3,8 раз превосходило по эффективности осколочное действие боеприпаса повышенного могущества ЗОФ25. 3013 был создан в НИМИ по теме «Сахароза» коллективом под руководством Ю.М. Лещинского и М.Т. Павленко; принятие на вооружение последовало в декабре 1983 г.
