Несколько опытов по созданию искусственного вихревого движения можно проделать без сложного оборудования.

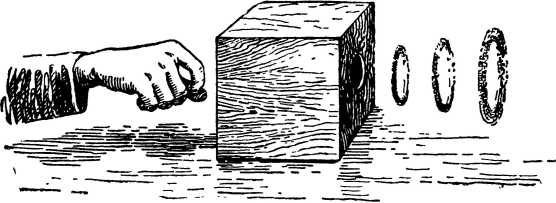

Возьмите небольшую деревянную коробку и вырежьте в ее дне ровное круглое отверстие. А ту сторону коробки, где должна быть крышка, заклейте плотной рисовальной бумагой, предварительно намочив ее. Когда бумага высохнет, она будет натянута, как кожа на барабане.

Поставьте коробку на боковую грань и наполните ее дымом. Для этого положите в середину коробки консервную банку с тлеющей ватой.

Щелкая пальцем по натянутой бумаге, вы создадите серию красивых дымовых колец, вылетающих одно за другим. Механизм возникновения колец очень прост. При каждом щелчке пальцем внутри коробки создается повышенное давление. Дым резко вырывается из отверстия. У краев отверстия вследствие торможения потока дыма образуется кольцевое разреженное пространство. Туда устремляются оторвавшиеся от основного потока частицы дыма, образуя вихревое кольцо. Энергия вихревого кольца настолько велика, что кольцо гасит спичку, расположенную на значительном расстоянии от места его возникновения.

Создать искусственный смерч трудно, зато легко получить как бы его негативную модель. Этой моделью будет служить водяная воронка.

Здесь все наоборот: среда, образующая смерч, и сам вихревой столб как бы поменялись веществами, из которых они состоят.

И образуется воронка не снизу вверх, как у природного смерча, а, наоборот, сверху вниз, увлекая с собой в пучину плавающие на поверхности воды предметы.

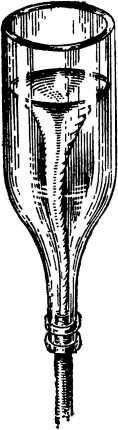

Для этого опыта возьмите большую прозрачную бутылку, отрезав у нее предварительно дно. Для уменьшения диаметра горлышка вставьте в него короткую резиновую трубку. Зажмите пальцем трубку, налейте в бутылку воду и отнимите палец— вода спокойно будет выливаться из бутылки. Если же, перед тем как открыть отверстие, вы быстро помешаете палочкой воду, придав ей вращательное движение, то, открыв трубку, увидите красивую длинную воронку, уходящую узким концом в горлышко бутылки. Бросьте в воду маленькие кусочки спичек — они стремительно нырнут в воронку и выскочат через трубку наружу.

Наблюдение быстрых движений

Если нужно произвести наблюдение за быстро-вращающимся валом, то пользуются прибором, который называется стробоскопом.

Чтобы понять действие этого прибора, начнем с кино.

Движущееся изображение на экране, как известно, складывается из быстро сменяющих друг друга (24 раза в секунду) неподвижных изображений. В те мгновения, когда лента передвигается на один кадр, объектив киноаппарата закрыт специальной заслонкой— обтюратором. Однако наши глаза не успевают заметить этого, и мы видим на экране четкое движущееся изображение.

Проделайте во время киносеанса такой опыт. Быстро проведите перед глазами вытянутой рукой с раздвинутыми пальцами. Вам покажется, что силуэт руки движется скачками.

Почему это происходит? Вы видите движущуюся руку в момент, когда обтюратор пропускает на экран свет. Когда же наступает на мгновение темнота, рука хотя и продолжает двигаться, но не будет видна. При следующей вспышке света вы видите руку уже на новом месте и т. д. В те промежутки времени, когда рука движется в темноте, она выпадает из наблюдения и вам кажется, что рука движется не плавно, а скачкообразно.

Напряжение в электросети имеет частоту 50 периодов в секунду. Электрическая лампочка вследствие этого 100 раз в секунду загорается и гаснет. И, хотя ее волосок не успевает полностью охладиться, все же небольшое ослабление света происходит. В этом легко убедиться на опыте.

Сделайте из толстого белого картона кружок диаметром 4 сантиметра. Нарисуйте на нем черной тушью четыре одинаковых сектора, чередуя их с такими же по размен рам белыми секторами. Проткните центр кружка спичкой — получится волчок.

Запустите его при электрическом свете. В определенный момент, когда волчок несколько замедлит свое вращение, на поверхности его диска появятся темные секторы, вращающиеся в ту же сторону, что и волчок. Далее вращение секторов постепенно замедляется, затем после мгновенной остановки изображение секторов начинает вращаться все быстрее и быстрее, но в обратную сторону.

Это явление объясняется так: если за одну сотую долю секунды, когда свет немного ослаб, диск волчка повернулся точно на четверть оборота, то в следующий момент, когда свет загорается ярче, мы увидим рисунок секторов без изменений, точно в таком же положении, как и накануне затемнения. Так как секторы нарисованы совершенно одинаковые, никто не заметит, что каждый черный сектор передвинулся на место такого же черного соседнего сектора. Поэтому у нас создается впечатление, что диск стоит на месте. Но если диск волчка за момент затемнения поворачивается не на четверть оборота, а немного больше или меньше, то происходит постепенное набегание лишних или вычитание недостающих долей круга, и нам будет казаться, что секторы вертятся либо по ходу вращения волчка, либо против его вращения.

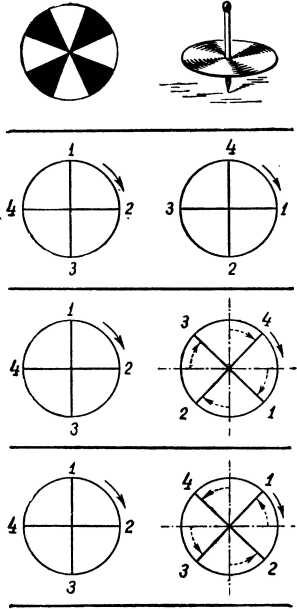

Эти три случая и показаны на схеме, где цифрами 1, 2, 3, 4 обозначены спицы «колеса», сплошной стрелкой — его вращение, пунктирной — кажущееся вращение спиц.

При дневном освещении, при свете керосиновой лампы или при освещении от источника постоянного тока описанного явления не произойдет.

Проделав этот же опыт при лампе дневного света, можно получить особенно хороший результат. В такой лампе происходит полное погасание, потому что не сказывается сглаживающее влияние раскаленного волоска.

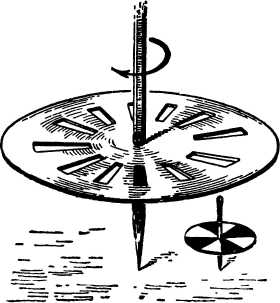

Проделайте еще один опыт. Изготовьте из толстого картона диск диаметром 20–22 сантиметра, прорежьте в нем на равных расстояниях 12 отверстий в виде вытянутых от края диска к его центру трапеций. Размер этих трапеций должен быть примерно такой: высота — 5 сантиметров, ширина оснований — 2 и 1 сантиметр. Насадите диск на граненый карандаш и, быстро вращая его, смотрите сквозь его прорези на запущенный волчок с четырьмя нарисованными секторами.

Регулируя скорость вращения большого диска, можно добиться, что нарисованные секторы будут либо стоять неподвижно, либо вращаться в ту или другую сторону.

Обтюратор перед съемочным киноаппаратом, подобно диску в только что проделанном опыте, искажает характер вращения колес со спицами.

Для того чтобы измерить скорость вращения вала, на него надевают диск с черными секторами и освещают прерывистым светом. Зная частоту вспышек света, вычисляют скорость вала.

АЗБУКА АВТОМАТИКИ

Сейчас автоматы широко применяются не только в промышленности, но и в быту.

Вы можете, опустив монету в аппарат, поговорить с товарищем по телефону-автомату, можете позавтракать в закусочной, где завтрак отпускается автоматически из стеклянного шкафа, а кофе наливается в подставленный стакан из специального крана.

На станциях метро вы можете получить билет у автомата, опустив в него соответствующее количество монет. Автоматы продают спички, тетради, карандаши.

Можно даже сфотографироваться у механического фотографа и получить через несколько минут готовые фотографии.
