А на заводах сейчас автоматизация производства все больше и больше вытесняет ручной труд. Рабочий только следит за работой станков-автоматов и регулирует их в случае непредвиденной разладки.

Существуют уже автоматические линии, цехи-автоматы и даже заводы-автоматы, на которых деталь переходит от одного автомата к другому до тех пор, пока не будет совершенно готова.

Сложные автоматы, удивляющие необычной четкостью работы, часто называют «умными машинами». «Умными» они становятся только в результате творческой работы их создателей — конструкторов.

Но если внимательно рассмотреть автоматы, то оказывается, что даже самые сложные из них состоят из простых элементов. Каждая их деталь выполняет очень несложную работу. Работа отдельных деталей автомата сводится в основном к тому, что они либо включают какую-то электрическую цепь, либо ее выключают, либо посылают электрический ток, либо его задерживают, либо поворачивают деталь на определенный угол, либо передвигают ее, подставляя под сверло или фрезу, и т. д.

Мы познакомимся с отдельными элементами, из которых складываются автоматические устройства, а затем сделаем несколько простейших автоматов.

Первое, с чего мы начнем изучать отдельные детали автоматов, — это реле.

Реле — очень простой по устройству прибор. Его назначение — автоматически, под действием различных внешних воздействий, замыкать или размыкать электрическую цепь.

Какие воздействия сказываются на реле? Их может быть много. Это или давление, или температура, или изменение положения какого-либо предмета, подъем или опускание жидкости, звуковые колебания, вспышка света и т. д. Но чаще всего для воздействия на реле используется электрический ток.

Пневматическое реле

Изготовим сначала пневматическое реле — реле, которое работает от изменения давления газа или жидкости.

Вы уже сделали модель механического манометра.

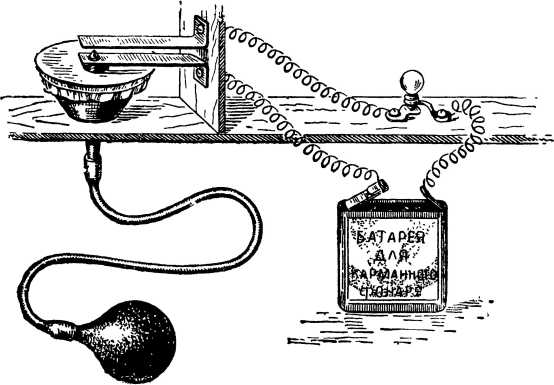

Усовершенствуйте ее. Над натянутой на воронку резиновой перепонкой укрепите на стоечке вместо рычажка со стрелкой два контакта, сделанные из латунных полосок шириной 0,5 сантиметра и длиной 4–5 сантиметров. К одной из пластинок припаяйте медный контакт — кусочек толстой медной проволоки. Его надо обточить напильником, чтобы он имел вид конуса.

Между нижней пластинкой с напаянным контактом и резиновой перепонкой проложите кружок, отрезанный от бутылочной пробки.

К контактам подведите два провода. Один провод присоедините к электрической лампочке от карманного фонаря, а другой — к полюсу батарейки. Второй полюс батарейки присоедините ко второму контакту лампочки.

Надо хорошо оформить пневматическое реле, укрепить его детали на установленной вертикально гладкой доске, покрашенной масляной краской. Для лампочки следует сделать из толстой проволоки патрончик, а для второго контакта укрепите латунную закругленную пластинку, в которую он будет упираться.

Если нажать грушу, давление воздуха внутри воронки возрастет, резиновая перепонка поднимется и нажмет на контакт. Электрическая цепь замкнется, и лампочка загорится. При ослаблении давления воздуха контакты разомкнутся. Применив длинную трубку, можно приводить в действие реле на расстоянии, даже из соседней комнаты.

Вместо электрической лампочки может быть установлен маленький электрический двигатель, который сейчас выпускается для юных техников. Он работает от батарейки для карманного фонаря.

Пневматические реле применяются в промышленности там, где нужно ограничить давление воды, пара, воздуха или, наоборот, дать тревожный сигнал о необходимости увеличить давление.

Тепловое реле

Иначе оно называется термореле. Под влиянием определенной температуры оно способно выключить электрическую цепь или, наоборот, включить ее, дать сигнал о повышении температуры или привести в действие механизм для ее изменения. В некоторых случаях это реле играет роль регулятора, который, периодически включая и выключая электрическую цепь, предохраняет какой-нибудь нагревательный прибор от перегрева.

Для изготовления такого реле возьмите полоску алюминия длиной 10 и шириной 1 сантиметр, вырезанную из негодной кастрюли, и такую же полоску жести. Сложите их вместе и по средней линии, проведенной вдоль полосок, склепайте заклепками, изготовленными из толстой медной проволоки. Заклепки расположите на расстоянии 1,5 сантиметра друг от друга. Получится так называемая биметаллическая пластинка.

Один конец этой пластинки (с той стороны, где жесть) надо припаять оловом к стерженьку из кусочка толстой медной проволоки, установленному на деревянной дощечке. К этому же концу надо припаять провод. Около другого конца пластинки (с той стороны, где жесть) укрепите на расстоянии 2–3 миллиметров второй медный стерженек. Это будет неподвижный контакт. К нему тоже припаяйте кусок провода. Затем оба провода соедините через батарейку для карманного фонаря с электрической лампочкой.

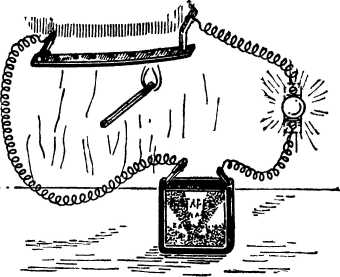

Если поднести к биметаллической пластинке горящую спичку, пластинка нагреется и изогнется. Железо и алюминий при нагревании расширяются неодинаково: алюминиевая пластинка удлинится больше, и поэтому алюминиевая сторона при нагревании всегда будет выпуклой. Конец пластинки дойдет до неподвижного контакта и замкнет электрическую цепь. Как говорят, реле сработало. Лампочка будет гореть.

Когда пластинка остынет, электрическая цепь разомкнется.

Жидкостное реле

Иначе его можно назвать «сигнализатор уровня». Для того чтобы вода не перелилась через край резервуара, делают устройство, которое дает сигнал о том, что сосуд наполнился. Конечно, можно, кроме сигнала, еще включить приспособление, которое прекратит доступ воды в сосуд, но мы ограничимся сигнализацией.

На краю сосуда — например, литровой банки — установите жестяную скобу с ушками, в которых на оси укрепите рычаг, сделанный из миллиметровой медной проволоки. На том конце рычага, который обращен внутрь сосуда, укрепите большую пробку — поплавок.

Под наружным концом рычага укрепите металлическую пластинку с конусообразным контактом. Один провод присоедините к неподвижному контакту, другой— припаяйте к оси рычажка. Остальную проводку сделайте, как и в предыдущих реле. Когда вы будете наливать в банку воду и она дойдет до определенного уровня, пробковый поплавок поднимется, наружный конец рычага замкнет контакт, и электрическая лампочка загорится.
