где L(x,y,?) – распределение яркости (светового потока) по координатам x,y и длин волн света ?_k(?),?_з(?),?_c(?) – спектральные чувствительности «красных», «зеленых» и «синих» колбочек, e_k(x,y),e_з(x,y),e_c(x,y) – сигналы с «красных», «зеленых» и «синих» фоторецепторов (колбочек).

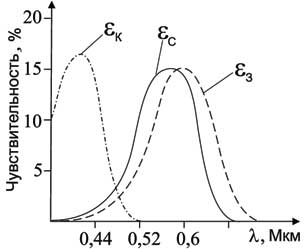

Рисунок 1.1 – Кривые спектральных чувствительностей колбочек

В сетчатке глаза происходит первичная обработка изображения, в результате которой формируется ахроматическая (черно-белая) и цветностные составляющие изображения, причем, последние не зависят от яркости наблюдаемого изображения. Сформированные таким образом составляющие изображения фильтруются сетчаткой. При фильтрации ахроматической (яркостной) составляющей имеет место ослабление нижних пространственных частот (ПЧ) за счет латерального торможения. Степень ослабления определяется условиями наблюдения. Если яркость изображения не меняется во времени, то это ослабление максимально. В случае наблюдения мелькающих изображений ослабление нижних ПЧ оказывается тем меньше, чем выше частота мелькания, а при частотах мелькания f >= 6 Гц ослабление вообще отсутствует.

Верхние ПЧ как ахроматической, так и цветностных составляющих изображений ослабляются в процессе фильтрации глазом. Процесс ослабления формализуется экспериментальными графиками передаточных функций, представляемых обычно в виде зависимостей контрастной чувствительности зрительной системы в децибелах от пространственной частоты пространственно-гармонического сигнала.

Таким образом, в процессе описанного преобразования оптического изображения в нейронное уменьшается зависимость зрительного ощущения от освещенности сцены, «срезаются» пространственные частоты, сужается спектр, что приводит к сокращению количества информации, поступающей в зрительный нерв за счет устранения всего несущественного. Это сокращение потока информации можно оценить, если учесть, что число колбочек равно 6,5–7 млн, а число волокон зрительного нерва 0,8–1 млн, т. е. оно составляет 6,5–8,75 раз.

Полная функциональная модель зрительной системы на уровне сетчатки, в которой были бы отражены все известные в настоящее время ее характеристики, хотя и может быть построена, но она оказывается слишком сложной и представляет скорее теоретический интерес. При построении модели, пригодной для практического использования, делается ряд упрощающих допущений. Основными из них являются допущения об инвариантности к сдвигу и повороту, а также допущение относительно непрерывности мозаики сетчатки.

При описании модели ахроматического зрения было сделано предположение, что нелинейная реакция глаза на изменение интенсивности имеет логарифмический характер. Нелинейное преобразование осуществляется после проецирования изображения на сетчатку.

Преобразованию подвергаются сигналы рецепторов (палочек и колбочек) до того, как они вступают во взаимодействие друг с другом. На рисунке 1.2 приведена простейшая логарифмическая модель глаза для одноцветного зрения. Эта модель позволяет удовлетворительно предсказать реакцию зрительной системы в широком диапазоне интенсивностей.

Рисунок 1.2 – Логарифмическая модель одноцветного зрения

Однако на высоких и очень низких ПЧ или очень высоких интенсивностях наблюдаемая реакция отличается от предсказанной на основе модели, изображенной на рисунке 2. Для того чтобы получить более точную модель, необходимо детально рассмотреть процессы в зрительной системе.

Нелинейная реакция палочек и колбочек на изменение интенсивности все еще служит предметом активных исследований. Были выдвинуты гипотезы о том, что механизм этой нелинейности объясняется химической активностью, электрическими эффектами и нервной обратной связью. Если входной и выходной сигналы обозначить как I_вх(x,y),I_вых(x,y), соответственно, то основная логарифмическая модель предполагает, что:

I_вых(x,y) = K₁log[K₂ + K₃I_вх(x,y)], (1.2)

где K₁,K₂,K₃ – постоянные.

В другой модели предполагается следующая зависимость выходного сигнала от входного:

I_вых(x,y) = [K₁I_вх(x,y)]/[K₂ + I_вх(x,y)], (1.3)

В настоящее время используется также степенная функция, когда:

I_вых(x,y) = [I_вх(x,y)]^s, (1.4)

где S – постоянная величина, обеспечивающая хорошее согласие между вычисленной вероятностью и субъективной оценкой качества изображения. Подбором постоянных коэффициентов, входящих в выражения (1.2) – (1.4), соответствующие кривые могут быть хорошо сближены в диапазоне средних интенсивностей.

На рисунке 1.3 приведена функциональная модель зрительной системы (глаза). В этой модели колбочки трех типов создают сигналы изображения, определяемые соотношениями (1.2).

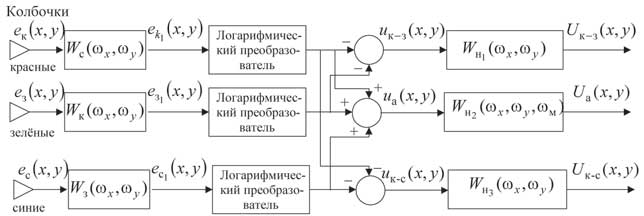

Рисунок 1.3 – Функциональная модель зрительной системы (глаза)

Далее эти изображения преобразуются тремя фильтрами – оптическими передаточными функциями оптической системы глаза в этих световых диапазонах. Затем они подвергаются логарифмическому преобразованию и комбинируются, образуя цветоразностные U_k-3(x,y),U_k-c(x,y) и ахроматические U_a(x,y) сигналы (изображения) в соответствии с формулами

где ? = 0,612, ? = 0,396, ? = 0,019, а коэффициенты a,b₁,b₂ подобраны так, чтобы пороговые различия при восприятии света или цвета представлялись сферой единичного радиуса в пространстве сигналов (изображений) U_a(x,y),U_k-з(x,y),U_k-c(x,y). Ахроматический и цветностные сигналы (изображения) U_a(x,y),U_k-з(x,y),U_k-c(x,y) поступают на вход фильтров с оптическими передаточными функциями (ОПФ) W_н1(?_x,?_y), W_н2(?_x,?_y), W_н3’(?_x,?_y),?_x = 2?N_x, ?_y = 2?N_y, ?_{м =} 2?f_м; N_x,N_y – ПЧ, лин/мм, f_м – частота мелькания изображения, Гц. После фильтрации изображения через зрительный нерв поступают в высшие отделы зрительной системы.

Изменение яркости изображения без изменения его спектрального состава вызывает изменение компоненты U_a(x,y), в то время как компоненты U_k-з(x,y),U_k-c(x,y)остаются без изменения, что согласуется с опытом.

В соответствии с теорией линейных систем функция передачи модуляции (ФПМ) зрительного анализатора можно получить из ОПФ по следующей формуле:
