Типология разрушений памятников культуры

Плита была положена на клей, и можно не сомневаться, довольно небрежно. Клей, вероятнее всего, был выбран без особого учета условий предстоящей эксплуатации высокой влажности, частых изменений температуры, образования льда и многократных значительных механических нагрузок — статических, динамических и даже ударных.

Практически наверняка работу выполнял гастарбайтер, который «все умеет делать». В итоге получается.

Первое температурные свойства мрамора и клея, можно не сомневаться, достаточно сильно различались, и это привело к отслоению плиты.

Второе в образовавшиеся трещины проникла вода, которая вместе с морозом оторвала большую часть плиты от основы.

Третье, судя по фото, речь идет об облицовки ступени, которая в процессе эксплуатации, очевидно, подвергается неравномерной нагрузке. Наверно не надо напоминать, что камень очень плохо относится к изгибающим нагрузкам.

На фото хорошо видно также разрушение вертикальной облицовки. Образовавшаяся трещина, несомненно, результат совместной работы воды и мороза.

На рис. 35 изображен еще один показательный пример — разрушение облицовки из природного камня.

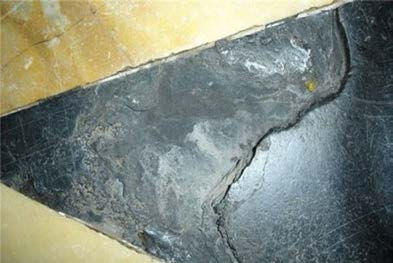

Рис. 35. Разрушение облицовки из-за строительных ошибок [29]

На фото видно, что произошло расслаивание черного камня с полной потерей фрагмента облицовки. Кроме этого в левом углу на мраморной плите отчетливо видна довольно большая трещина, а в швах нарушение регулярной геометрии. Судя по этому фото трудно сказать, о какой облицовке идет речь — вертикальной или горизонтальной, но можно отметить несколько причин, которые могли вызвать подобные повреждения в обоих случаях.

29

http://www.artteam.ru/rekonstruktsiya/oblitsovka-fasada-zdaniyanaturalnym-kamnem

Прежде всего, была допущена ошибка при выборе плиты черного камня. Вероятнее всего не была должным образом оценена естественная слоистая структура камня или был пропущен малозаметный дефект — трещина.

Вторая причина — плохая проработка деформационных швов — недостаточный их размер. Признак этого — отмеченная выше трещина в мраморе. Сигналом о плохой обработке швов служит также их разрушение, достаточно отчетливо видимое на фото.

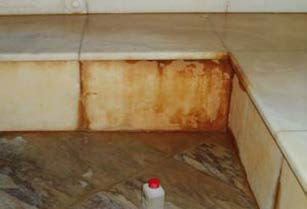

Рис. 36, 37. Нарушение декоративных свойств мраморной облицовки [30]

30

http://www.artteam.ru/rekonstruktsiya/oblitsovka-fasada-zdaniyanaturalnym-kamnem

Следующие два фото (рис. 36 и 37) демонстрируют строительные ошибки, которые не вызвали механического разрушения сооружения, но привели к полному уничтожению его декоративных свойств, которые в данном случае являлись важнейшей характеристикой.

По фото можно составить следующее описание развития событий. В бассейне была выполнена облицовка природным камнем — мрамором, причем во время выполнения работ в массиве материала были заложены стальные конструктивные элементы. Исполнители работы не знали, что мрамор имеет довольно большую пористость. В результате в процессе эксплуатации после заполнения бассейна водой она проникла сквозь мрамор до железный закладных элементов и вызвала их коррозию. Продукты коррозии обратным ходом частично переместились на поверхность и соответствующим образом окрасили мрамор.

Приведенное описание на самом деле не противоречит знакомым нам повседневным знаниям, что ржавчина — жесткий и нерастворимый в воде материал. Нужно учитывать, что вода в массиве другого материала никогда не присутствует в чистом виде, она либо находится в виде раствора, либо химически или физически связана. Ее свойства очень сильно отличаются от свойств чистой воды. Можно быть уверенным, что железо переносится через мрамор в виде раствора соли и превращается в хорошо знакомую ржавчину только на поверхности облицовочной плиты. Поэтому мрамор в данной ситуации насквозь пропитан солями железа, и опыт показывает, что отчистить его практически невозможно.

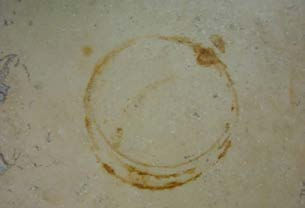

Насколько быстро идет процесс диффузии железа в мрамор показывает соседнее фото. На нем хорошо известная картина — след железной банки, оставленный на влажной поверхности камня. По опыту известно, что для образования такого следа достаточно нескольких дней.

Невооруженным глазом можно обнаружить еще одну группу опасных природных разрушителей камня — биологические объекты — плесень, грибы, мхи, водоросли, бактерии. Они образуют цветные колонии на поверхности камня и по этому признаку легко узнаваемы.

Рис. 38. Биологическое обрастание стены на террасе курорта на краю Синайской пустыни.

Интересный сюжет изображен на рис. 38. Это открытая терраса в курортном отеле на границе Синайской пустыни. На стыке стены и площадки террасы отчетливо просматривается потемнение с зеленоватым оттенком. Конечно, здесь тоже отметилась Вода. Отель окружает действительно полноценная Синайская безводная пустыня со стабильной температурой около 30 градусов. После обеда по террасе невозможно ходить босиком — так она раскалена. Но растение нужно поливать. При этом нередко подается избыточная порция воды, которая переливается из горшка или стекает на террасу через отверстие в его дне. Фото показывает, что вода не только не высыхает бесследно, но успевает частично впитаться в материал мощения террасы и даже за счет капиллярного подсоса частично поднять по вертикальной стене.

Особенно примечательная деталь — зеленый оттенок на каменных конструкциях практически всегда является признаком появления на камне биологии — водорослей, плесени или чего-нибудь подобного. Фото показывает, что для появления биологических объектов на камне достаточно минимального количества воды.

В случае избытка воды или стабильной высокой влажности разрастание биологических образований на камне происходит весьма интенсивно. Масштабы таких процессов демонстрируют рис. 39 и 40.

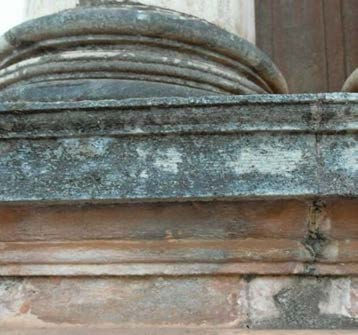

Рис. 39. Появление черной плесени на каменной колонне храма в Индии.

В условиях влажного тропического климата Индии возникновение и развитие колоний биологических объектов на камне происходит особенно быстро. Это демонстрирует фото на возникают, в первую очередь, на поврежденных участках камня или в конструктивных зазорах. На фото с правой стороны поэтому хорошо выделяется протечка по шву в верхней кладке камня.

На рис. 39 тоже католический храм в Индии. Видно, что большие участки стен покрыты черной плесенью. Особенно интересно, что стена была заново покрашена всего лишь за год до момента, когда был сделан снимок. Этого срока оказалось достаточно, чтобы большая ее часть снова покрылась плесенью.

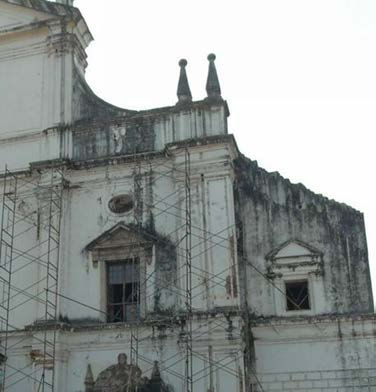

Рис. 40. Массовое разрастание плесени на стене храма в Индии.

В данном случае биологическое разрушение камня было отмечено кратко только, чтобы не нарушать полноты представления общей картины подобных процессов. Более подробно биологическое разрушение будет рассматриваться в специальной главе настоящей книги.

Рис. 41. Типичное разрушение камня на берегу моря.

Следует отметить, что активную роль в разрушении камня играют такие факторы, которые в условиях умеренного климата Европейской России не бросаются в глаза. Это — ветер, солнце, значительные перепады температуры. В полной мере эти факторы проявляются в пустынях и на берегу моря.
