Транзистор?.. Это очень просто!

Разобрав в предыдущей беседе свойства переходов, наши два друга приступают здесь к изучению транзистора, у которого при первом же знакомстве обнаруживаются глубокое сходство и не менее глубокое различие с электронной лампой. Любознайкин и Незнайкин разбирают сущность процесса усиления транзистора и делают интересные наблюдения относительно входного и выходного сопротивлений транзистора.

_{Содержание: Транзисторы структур р-n-р и n-р-n. Ток покоя. Ток базы. Транзисторный эффект. Усиление тока. Аналогия лампа — транзистор. Входное и выходное сопротивления. Усиление напряжения. Питание транзистора.}

Глупая шутка

Любознайкин. — Здравствуй, Незнайкин! Почему ты опоздал и почему у тебя такой разъяренный вид?

Незнайкин. — Есть отчего… Знаешь ли ты, что на вашу улицу нельзя больше проехать на автомобиле?

Л. — На ней одностороннее движение, но достаточно въехать на нее в разрешенном направлении, чтобы…

Н. — Нет больше разрешенного направления! Эти регулировщики, которые, несомненно, считают себя большими остряками, повесили и на другом конце знак «Въезд запрещен», так что теперь въезд на вашу улицу закрыт с обеих сторон.

Л. — Ну, это, может быть, просто шутка одного из тех, которому надоел шум автомобилей… и теперь мы в тишине сможем наконец рассмотреть принцип работы транзистора.

Н. — Я горю от нетерпения узнать, как устроено это «трехлапое создание».

Л. — Ну, в этом нет ничего сложного. Транзистор состоит из двух противоположно направленных р-n переходов. Можно, например, объединить два р-n перехода таким образом, что их область р окажется общей; в результате получим транзистор структуры n-р-n (рис. 21).

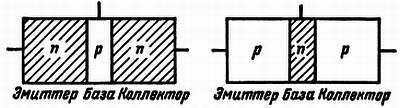

Рис. 21. Два основных вида транзисторов: n-р-n и р-n-р.

Н. — Я думаю, что точно так же от объединения областей n двух р-n переходов мы получим транзистор структуры р-n-р.

Л. — Естественно. Я добавлю, что одна из внешних областей называется эмиттером, а другая — коллектором, средняя же область, которая должна быть очень тонкой (и я прошу тебя обратить на это условие особое внимание), называется базой.

Н. — Одним словом, транзистор представляет собой своеобразный бутерброд из двух толстых кусков хлеба, между которыми положен тоненький кусочек ветчины.

Л. — Да, если хочешь.

Н. — Но позволь мне сказать, что твой бутерброд так же несъедобен, как недоступна для машин ваша улица.

Непроницаемый бутерброд

Л. — На что ты намекаешь, уважаемый друг?

Н. — Очень просто: два направленных в противоположные стороны перехода закрывают путь току в обоих направлениях точно так же, как и два знака «Въезд запрещен» лишают возможности выехать на вашу улицу, с какой бы стороны ты ни пытался это сделать.

Л. — Твои рассуждения не лишены логики. В заключение ты, может быть, заподозришь меня в авторстве этой глупой шутки, которую я якобы сделал с единственной целью облегчить тебе понимание принципа работы транзистора?..

Дело заключается в том, что если прикладывать напряжение к транзистору между эмиттером и коллектором, то при любой полярности один из переходов окажется в прямом, а другой в обратном направлении и будет препятствовать прохождению тока (рис. 22).

Рис. 22. Потенциальные барьеры, созданные в транзисторе своеобразным размещением электронов, дырок, положительных ионов (доноров) и отрицательных ионов (акцепторов).

Н. — Например, если к транзистору n-р-n мы приложим напряжение так, чтобы слева был отрицательный, а справа положительный полюс, то первый переход (n-р) свободно пропустит электроны слева направо. Но второй переход (р-n) решительно закроет им дорогу. Однако не найдется ли тем не менее несколько шустрых электронов, которым, несмотря на все, удастся циркулировать в цепи?

Л. — Да, такие электроны всегда имеются. Они проложат себе дорогу благодаря тепловому воздействию, которое поможет им преодолеть р-n переход. Эти циркулирующие электроны образуют то, что называется начальным током, или током насыщения^[5].

Н. — Чем вызвано последнее название? Может быть, этот ток так велик?

Л. — Напротив» он чрезвычайно мал. Но он практически не зависит от величины приложенного напряжения. Повысь напряжение, а ток останется почти таким же. Под «насыщением» в данном случае понимают, что все свободные электроны, способные при данной температуре преодолеть потенциальный барьер, участвуют в образовании тока.

Н. — А если температура повысится…

Л. — …ток насыщения также возрастет. Впрочем, может случиться, что при высоком напряжении выделяемая этим током мощность вызовет дополнительное нагревание переходов, которое повлечет за собой дальнейшее увеличение тока…

Н. — …что в свою очередь повысит температуру переходов и т. д.

Л. — Да. В этом случае говорят о наступлении тепловой нестабильности, которая может привести к разрушению транзистора (так называемому тепловому пробою). Поэтому при повышенной температуре не следует прилагать к транзистору чрезмерных напряжений. Следует также заботиться об отводе тепла.

Н. — Я обещаю тебе установить вентиляторы в моей аппаратуре на транзисторах… Однако пока я не вижу пользы от этих полупроводниковых бутербродов.

В основе всего… база

Л. — Это потому, что ты пока не добрался до ветчины… я хочу сказать — до тонкой средней области, находящейся между обоими переходами, которую мы назвали базой. Приложим теперь в прямом направлении небольшое напряжение между эмиттером и базой (рис. 23).
