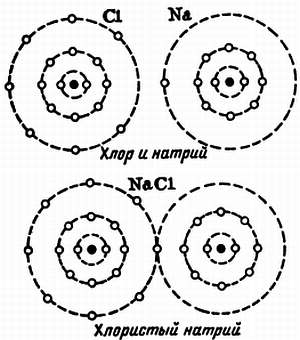

Рис. 5. При соединении атома хлора (Сl) с атомом натрия (Na) образуется молекула хлористого натрия.

Н. — Да, но, получив избыточный электрон, хлор окажется ионизированным отрицательно, а потерявший свой электрон натрий станет положительным ионом?

Л. — Разумеется. Взаимное притяжение этих двух ионов сделает стабильной конструкцию молекулы, появившейся в результате этого бракосочетания.

Н. — А как называется новое вещество?

Л. — Хлористый натрий, если ты будешь покупать его в магазине химических реактивов, но в бакалее это же вещество продается под названием поваренной соли.

Н. — Я в этом не был уверен… А теперь я предполагаю, что таким образом можно объяснить и другие бракосочетания атомов. Как, например, происходит это при образовании молекулы воды?

Л. — Объединение происходит очень любезно. Атом кислорода имеет на внешней оболочке L 6 электронов, следовательно, на ней имеется еще два свободных места, и для заполнения их кислород занимает электроны у двух атомов водорода, так как, позволь тебе напомнить, атомы водорода имеют всего лишь по одному электрону (рис. 6).

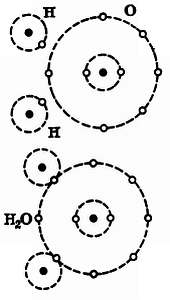

Рис. 6. Два атома водорода (H) своими электронами дополняют количество электронов на оболочке L атома кислорода (О) до восьми. В результате объединения этих трех атомов образуется молекула окиси водорода, именуемая обычно… водой (Н₂O).

Н. — Теперь я понимаю, почему молекула воды состоит из одного атома кислорода и двух атомов водорода.

Л. — Внешнюю оболочку часто называют валентной, имея в виду, что количество электронов на ней показывает, в какие комбинации может вступать атом. Валентным числом называют количество недостающих до стабильного состояния электронов или же, наоборот, количество электронов, которое атом способен отдать другому атому, чтобы стать стабильным.

Н. — Прости меня, но это мне не совсем понятно.

Л. — Если на внешней оболочке имеется 6 или 7 электронов, то до полного комплекта из 8 электронов ей недостает соответственно 2 или 1 электрон. О таких атомах говорят, что они двухвалентны и одновалентны. Но если внешняя оболочка содержит 1, 2 или 3 электрона, то атом будет склонен отдать эти электроны. В этом случае мы имеем одновалентные, двухвалентные и трехвалентные элементы.

Н. — А если внешняя оболочка имеет 4 электрона?

Л. — В этом случае атом был бы более счастлив объединиться с другим атомом, имеющим также 4 электрона на внешней оболочке. Следовательно, такой атом четырехвалентен. Именно такие атомы у германия и кремния, используемых в производстве транзисторов, и у углерода. Наконец, если внешняя оболочка содержит 5 электронов, то атом называется пятивалентным. И, возвращаясь к вопросу о транзисторах, я представляю тебе несколько химических элементов, используемых при их производстве. С одной стороны, это алюминий, индий и галлий, внешняя оболочка которых содержит только 3 электрона, т. е. трехвалентные элементы, а с другой стороны, мышьяк и сурьма с 5 электронами на внешней оболочке, т. е. пятивалентные элементы (рис. 7).

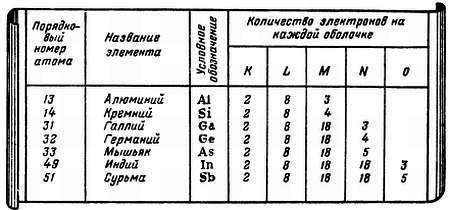

Рис. 7. Распределение электронов (общее количество которых носит название «атомного номера») по различным оболочкам у основных элементов, используемых для изготовления транзисторов.

Общественная жизнь атомов

Н. — Неужели мы будем рассматривать таким способом все химические элементы?

Л. — Нет, успокойся. Мы ограничились элементами, имеющими важное значение в технологии транзисторов. Но мы допустим ошибку, если изучим только индивидуальную психологию атомов. Нас особенно должна интересовать их общественная жизнь. За исключением таких неисправимых индивидуалистов, как неон с 8 электронами на внешней орбите, которые боязливо отказываются от всякого объединения, атомы (не забывай этого!) живут в обществе. И их группировки имеют более или менее организованный характер. В твердых телах (за исключением тех, которые по своей структуре похожи на жидкости, как, например, стекло) атомы расположены в строго определенном порядке: они образуют кристаллические решетки.

Н. — Каким же образом они объединяются?

Л. — Это зависит от характера вещества. Возьмем в качестве примера германий или кремний. В этих веществах каждый атом своими четырьмя внешними электронами связан с четырьмя другими атомами: по одному электрону на каждый соседний атом. В свою очередь, каждый из соседних атомов отдает для связи с данным атомом по одному электрону. Я нарисовал здесь только один атом, связанный с четырьмя своими соседями (рис. 8). Но каждый из них, в свою очередь, связан с четырьмя соседними атомами (в том числе и с атомом, изображенным в центре нашего рисунка) и т. д. Теперь создается впечатление, что каждый атом имеет по 8 периферийных электронов, что, как ты видел, определяет условие стабильности. Попытайся представить себе правильное размещение атомов в пространстве.

Рис. 8. Атом германия, находящийся в центре куба, связан своими валентными электронами с четырьмя другими атомами (куб нарисован лишь для того, чтобы пояснить расположение атомов в пространстве). Кристаллы углерода и кремния имеют аналогичную структуру.

Н. — Очень забавная картина: висящие в пустоте шарики, каждый из которых наподобие индусских богов протягивает своим соседям четыре руки!.. И все твердые тела образуют подобные кристаллы?

Л. — Нет, Незнайкин. Но несколько других элементов имеют такое же распределение атомов, в частности углерод, большие кристаллы которого называются…

Н. — …алмазами. Это, мой дорогой друг, я знал. Нам повезло, что транзисторы делают из германия, а не из алмазов, иначе транзисторы стоили бы очень дорого.

Л. — Да, для нас с тобой, мой друг, это было бы очень и очень накладно… Однако существует много других типов кристаллов, которые нас сегодня не интересуют. Но нам чрезвычайно важно изучить свойства электронов внешней оболочки или, как их еще называют, периферийных электронов.
