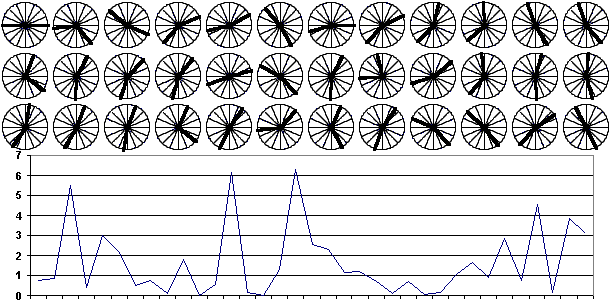

Рис. 7. Положение ядер при предъявлении объектов в случайном порядке со скоростью обучения 0,5. Состояние до обучения и после каждой эпохи обучения. Ниже приведен график изменения суммы квадратов изменений координат ядер.

Под направленным воздействием подразумевается порядок предъявления объектов, который влечет смещение ядра от оптимального положения в определенную сторону. Именно эффект направленного воздействия приводит к тому, что стандартный метод зацикливается (отметим, что пример с равномерно распределенными по окружности объектами, пронумерованными против часовой стрелки, специально строился для оказания направленного воздействия). Именно из-за направленного воздействия ядра на рис. 6 направлены не строго вертикально. Случайный порядок перебора объектов позволяет избежать, точнее снизить эффект, направленного воздействия. Однако из рис. 7, на котором приведены результаты применения метода перебора объектов в случайном порядке к задаче с равномерно распределенными по окружности объектами, видно, что полностью снять эффект направленного воздействия этот метод не позволяет.

Возможны различные сочетания рассмотренных выше методов. Например, случайный перебор объектов в сочетании с уменьшением скорости обучения. Именно такая комбинация методов является наиболее мощным методом среди методов пообъектного обучения сетей Кохонена.

Метод динамических ядер

Альтернативой методам пообъектного обучения сетей Кохонена является метод динамических ядер, который напрямую минимизирует суммарную меру близости (1). Метод является итерационной процедурой, каждая итерация которой состоит из двух шагов. Сначала задаются начальные значения ядер. Затем выполняют следующие шаги:

Разбиение на классы при фиксированных значениях ядер:

K_i={x: dist(aⁱ, x)≤dist(a^j, x)} (3)

Оптимизация значений ядер при фиксированном разбиении на классы:

(4)

В случае равенства в формуле (3) объект относят к классу с меньшим номером. Процедура останавливается если после очередного выполнения разбиения на классы (3) не изменился состав ни одного класса.

Исследуем сходимость метода динамических ядер. На шаге (3) суммарная мера близости (1) может измениться только при переходе объектов из одного класса в другой. Если объект перешел из j-го класса в i-й, то верно неравенство dist(aⁱ, x)≤dist(a^j, x). То есть при переходе объекта из одного класса в другой суммарная мера близости не возрастает. На шаге (4) минимизируются отдельные слагаемые суммарной меры близости (1). Поскольку эти слагаемые независимы друг от друга, то суммарная мера близости на шаге (4) не может возрасти. При это если на шаге (4) суммарная мера близости не уменьшилась, то ядра остались неизменными и при выполнении следующего шага (3) будет зафиксировано выполнение условия остановки. И наконец, учитывая, что конечное множество объектов можно разбить на конечное число классов только конечным числом способов, получаем окончательное утверждение о сходимости метода динамических ядер.

Процедура (3), (4) сходится за конечное число шагов, причем ни на одном шаге не происходит возрастания суммарной меры близости.

На первом из рассмотренных выше примеров, с равномерно распределенными по окружности объектами, при любом начальном положении ядер (за исключением совпадающих ядер) метод динамических ядер остановится на втором шаге, поскольку при второй классификации (3) состав классов останется неизменным.

На втором из примеров, рассмотренных выше (см. рис. 4, 6) примеров при том же начальном положении ядер, метод динамических ядер остановится после первого шага, не изменив положения ядер. Однако такое положение ядер не соответствует обычному представлению о «хорошей» классификации. Причина — неудачное начальное положение ядер (созданное специально).

Выбор начального приближения

Как и во многих других итерационных методах, в задаче обучения сети Кохонена и в методе динамических ядер важным является вопрос о хорошем выборе начального приближения (первоначальных значений ядер). Существует множество методов выбора начального приближения.

Наиболее простым способом решения этой задачи в случае, когда ядра являются точками того же пространства, что и объекты, является выбор в качестве начального приближения значений ядер значений объектов. Например первое ядро кладем равным первому объекту, второе — второму и т. д. К сожалению этот метод не работает когда пространство ядер и пространство объектов не совпадают. Далее будут приведены примеры классификаций, в которых пространства ядер и объектов различны.

Самым универсальным способом задания начального положения ядер является задание начального разбиения объектов на классы. При этом в начальном разбиении могут участвовать не все объекты. Далее решая задачу (4) получаем начальные значения ядер. Далее можно использовать метод динамических ядер.

Примеры видов классификации

В данном разделе описаны некоторые виды классификации и соответствующие им меры близости. Приведены формулы решения задачи (4) при использовании метода динамических ядер. Для других видов классификации решение задачи (4) строится аналогично.

Сферическая модель

Один вид классификации — сеть Кохонена на сфере был описан ранее. Получим формулы для решения задачи (4) при мере близости «минус скалярное произведение» (минус перед скалярным произведением нужен для того, чтобы решать задачу минимизации (1) и (4), поскольку, чем ближе векторы, тем больше скалярное произведение).

Обозначим через x^ij объекты, принадлежащие i– му классу. Учитывая дополнительное условие на значение ядра — его единичную длину — и применяя метод множителей Лагранжа для решения задач поиска условного экстремума, получим следующую задачу:

(5)

Дифференцируя (5) по каждой из координат ядра и по множителю Лагранжа λ, и приравнивая результат дифференцирования к нулю, получим следующую систему уравнений:

(6)

Выразив из первых уравнений aⁱ_l и подставив результат в последнее выражение найдем λ, а затем найдем координаты ядра:

(7)

Рис. 8. Решение задачи методом динамических ядер

Подводя итог, можно сказать, что новое положение ядра есть среднее арифметическое объектов данного класса, нормированное на единичную длину.

На рис. 8. Приведено решение второго примера методом обучения сети Кохонена с уменьшением скорости с 0,5, а на рис. 9 — решение той же задачи методом динамических ядер. В качестве первоначального значения ядер выбраны два первых объекта.

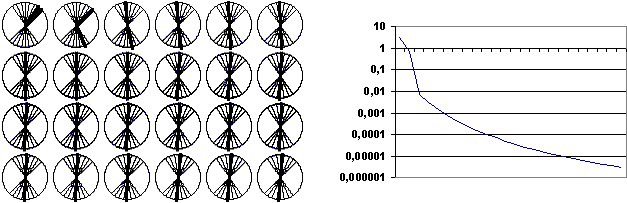

Рис. 9. Решение задачи с помощью обучения сети Кохонена со снижением скорости обучения с 0,5. График суммарного изменения разностей координат ядер.

Пространственная модель

Эта модель описывает наиболее естественную классификацию. Нейрон пространственной сети Кохонена приведен в главе «Описание нейронных сетей». Ядра являются точками в пространстве объектов. Мера близости — квадрат обычного евклидова расстояния. Обучение сети Кохонена ведется непосредственно по формуле (2). Задача (4) имеет вид:
