В середине 1994 г. корабль полностью разоружили и передали в ОРВИ на долговременное хранение. В конце 1995 г. его продали частной фирме и в январе 1996 г. отбуксировали в Южную Корею для разборки на металл. Однако корабль был сохранен и в 1997 г. продан правительству КНР. В настоящее время находится на отстое в одном из портов КНР.
Тяжелый авианесущий крейсер Адмирал Флота Советского Союза Горшков пр. 11434 – 1(1)
Водоизмещение,
– Стандартное 33 000
– полное 44 500
Главные размерения, м:
– длина наибольшая (по ВЛ) 273,1 (243)
– ширина корпуса наибольшая (по ВЛ) 49 (2 (31)
– осадка средняя 9 5
Экипаж (в т. ч. офицеров), чел 1610 (383)
Автономность по запасам провизии, сут 30
Энергетическая установка:
– тип ГЭУ котлотурбинная
– количество х тип ГТЗА (суммарная мощность, л.с.) 4 х ГТЗА 674 (200 000)
– количество х тип главных котлов 8 х КВН-95/64
– количество х тип движителей 4 х ВФШ
– количество х тип (мощность, кВт) источников тока ЭЭС 6 х ТГ (по 1500) + + 4 х ДГ (по 1500)
Скорость хода, уз:
– полная ок. 30
– экономическая Дальность плавания, мили:
– ходом 18 уз 7 000
– ходом около 30 уз 4 050
Вооружение:
Авиационное:
– легкие штурмовики Як-38 и Як-38У 16( 13*)
– противолодочные вертолеты Ка-27 14( 14*)
– спасательные вертолеты Ка-27ПС 2
Авиационно-технические средства:
– количество стартовых позиций для взлета с коротким разбегом с газоотбойным щитом 1
– количество взлетно-посадочных площадок 6
– размеры полетной палубы, м 184 х28
– размеры ангара, м 130 х 22,5 х 6,6
– количество самолетоподъемников (размеры платформ, м) 1 (18,9 х 10)+ 1 (18,9 х 6,2)
– грузоподъемность самолетоподъемников, т 30 и 15
Комплекс противокорабельных ракет:
– наименование «Базальт» (П-500)
– количество х тип ПУ 6 х 2 палубные ненаводящиеся КТ с подъемом на угол старта
– боекомплект 12 КР 4К80
– комплекс системы МКРЦ «Корвет-1143»
Зенитные ракетные комплексы:
– наименование х количество комплексов 4 х «Кинжал»
– количество ВПУ в каждом комплексе х барабанов в каждой ВПУ 2x3
– количество направляющих в каждом барабане 8
– боекомплект 192 ЗУР 9М330
– количество х тип СУО 4 х ЗР-95
Артиллерийские комплексы:
– количество АУ х стволов (тип АУ) 2 х 1-100/60 (АК-100)
– боекомплект 1200 выстрелов
– СУАО «Лев» (MP-145)
– количество АУ х стволов (тип АУ) 8 х 1-30-мм (АК-630М)
– боекомплект 48 000 выстрелов
– количество х тип СУАО 4 х «Вымпел» (MP-123)
Противоторпедное:
– комплекс ПТЗ «Удав-1»
– количество РБ х труб (тип РБ) 2 х 10-300-мм (РБУ-12000)
– боекомплект 120 РГБ
Радиоэлектронное:
– БИУС «Лесоруб-434»
– комплекс средств
обмена информацией «Тройник»– комплекс средств радиосвязи «Буран-1 А»
– комплекс космической связи «Кристалл-БК»
– комплекс боевого управления авиацией «Тур-434»
– система управления авиацией в ближней зоне «Резистор-К4» ( 15*)
– количество х тип систем наведения истребителей 2 х «Газон»
– автоматизированный комплекс боевого управления авиацией «Тур-434»
– РЛС обнаружения ВЦ с ФАР «Марс-Пассат»
– РЛС обнаружения ВЦ «Фрегат-М1» (МР-710М-1)
– количество х тип РЛС обнаружения НЛЦ 2 х «Подкат» ГАК «Полином» ( 16*)
– комплекс средств РЭБ «Кантата-М»
– количество ПУ х направляющих (тип ПУ) СППП 2 х 2-140-мм (ПК-2) ПК «Бейсур»
13*По проекту корабль должен был нести 14 истребителей Як-41 М и 8 штурмовиков Як-38. Всего, включая вертолеты, на нем должно было быть до 36 ЛАК.
14*После того как были списаны самолеты Як-38, авиагруппа корабля включала 19 вертолетов Ка-27 или Ка-29 и Ка-25.
15*Система «Резистор-К4 » обеспечивает управление полетами палубных ЛА, их привод и заход на посадку, а также наведение самолетов берегового базирования. АП этой системы, так же как и АП системы «Марс-Пассат», создан на фазированных решетках. В отличие от нее система «Привод- СВ» устанавливавшаяся на ТАВКР пр. 1143, не обеспечивала управления полетами, обладала меньшими дальностью действия и точностью определения координат ЛА.
16*С антенной в носовом бульбовом, подкильном и буксируемом обтекателях.

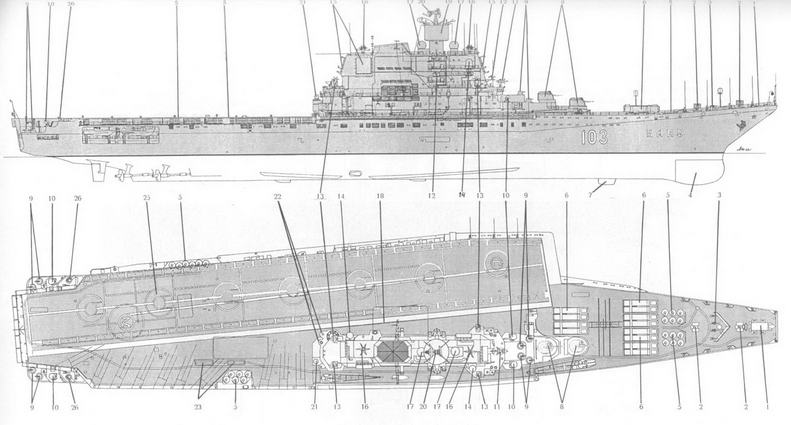

Схема общего вида ТАВКР Баку.
I – АП РЛС СУ «Аргон-К»; 2 – РБУ-6000; 3 – 45-мм салютная пушка; 4 – обтекатель носовой антенны ГАК «Полином»; 5 – ВПУ ЗРК «Кинжал»; 6 – ПУ ПКРК «Базальт»; 7 – обтекатель подкильной антенны ГАК «Полином»; 8 – 100-мм АУ АК-100; 9 – 30-мм АУ АК-630М; 10 – АП РЛС СУАО «Вымпел»;
II – АП РЛС СУАО «Лев»; 12 – АП РЛС «Вайгач»; 13 – АП РЛС СУ ЗРК «Кинжал»; 14 – АП комплекса «Корвет-1143»; 15 – ФАР РЛС «Марс-Пассат»; 16 – АП РЛС «Подкат»; 17 – АП комплекса «Кристалл-БК»; 18 – самолетоподъемник; 19 – ФАР РЛС системы «Резистор-К4»; 20 – АП РЛС «Фрегат-М 1»; 21 – АП радиосекстана; 22 – курсо-глиссадные прожекторы системы «Резистор-К4»; 23 – элеватор подачи авиационного боезапаса; 24 – газоотбойный щит; 25 – ВПП; 26 – ПУ СППП ПК-2.
<
