Удивительная механика

Конечно, помещать вращающийся маховик прямо в воду бессмысленно – его сразу же остановит сопротивление воды. Целесообразнее поступить следующим образом. Заключим маховик или, если нам надо много энергии, супермаховик в герметичную вакуумную камеру, лучше сферическую, чтобы она могла противостоять давлению. При этом закрепим его не в центре камеры, а несколько ниже. Супермаховик массой в сотни килограммов будет висеть подобно маятнику, стремящемуся под действием гравитации сохранить свое наиболее низкое положение. Дальше все просто. Свяжем супермаховик понижающей механической передачей с камерой, и он станет вращать ее, только гораздо медленнее, чем вращается сам. Это очень напоминает бег белки в клетке-колесе. Белка выступает там как бы в роли супермаховика, а колесо – та же вращающаяся камера. Теперь мы можем отбирать энергию не от самого супермаховика, а от вращающейся, правда с меньшей скоростью, камеры.

К этой камере легко приделать любой инструмент: ковш, бур, фрезу – в общем, все, что надо. Когда камера встретит сопротивление (например, порода упрется в твердую породу), супермаховик начнет вращать ее с большим усилием. Но даже если порода и в этом случае не поддастся, никакой поломки или аварии бура не произойдет. Супермаховик просто «заходит» по кругу внутри камеры, пока не уменьшит нагрузку.

Заряжаться – раскручиваться супермаховик сможет от вращения своей же камеры. Достаточно прикрепить прямо к ней, как к валу корабля, гребной винт, и она быстро закрутится во время спуска на дно за счет собственной тяжести и тяжести супермаховика.

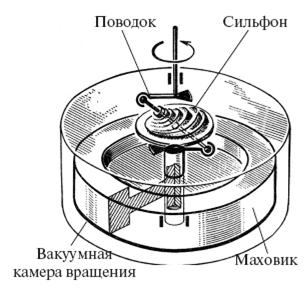

Это супермаховичное «беличье колесо» и ряд других систем вывода энергии из вакуумной камеры, придуманных как мной самим, так и вместе с товарищами, были признаны изобретениями. Еще один шаг к «капсуле» сделан!

Чего же удалось достичь? В супермаховике можно накопить огромную энергию, эту энергию несложно надолго «законсервировать», используя вакуумную камеру, магнитные подвески, быстроходные подшипники. Накопленная энергия выводится из вакуумной камеры, причем выводится в любом удобном для нас виде: в виде вращения вала или корпуса, в виде электрического тока, напора жидкости (масла). Но супермаховик, отдавая кинетическую энергию, постепенно останавливается. Отразится ли снижение скорости на работе «энергетической капсулы»?

Возможен ли «мягкий» маховик?

Что касается супермаховиков, у которых энергия отбирается электрическим или гидравлическим путем, то тут все ясно. Электро– и гидроприводы можно регулировать «мягко», так что «потребитель» и не догадается об изменении скорости супермаховика.

Особенно успешно регулируется гидропривод. Гидронасос состоит из нескольких поршеньков, приводимых в движение шайбой, к которой они шарнирно прикреплены. Шайба обычно наклонена таким образом, что за один ее оборот поршенек проделывает вместе с ней некоторый путь вверх-вниз. Уменьшив угол наклона шайбы, поставив ее почти параллельно поршенькам, ход последних можно сделать едва заметным, с увеличением угла наклона увеличится и ход поршеньков. Такая регулировка позволяет менять скорость вращения вала от нулевой до самой высокой.

Предположим, на автомобиле установлены обычный гидродвигатель и супермаховик с гидравлическим приводом, причем на супермаховике – регулируемый насос. Как будет производиться движение машины?

Сначала шайба насоса чуть наклоняется, в гидродвигатель подается немного масла, и он тихонько «трогает» автомобиль. По мере его разгона шайба наклоняется все больше и больше, повышая мощность насоса, а стало быть, и скорость автомобиля. Если супермаховик только что «заряжен» и скорость вращения его высока, то можно ограничиться малым наклоном шайбы; если же скорость вращения основательно упала, то надо увеличить угол наклона, и скорость автомобиля не изменится. Конечно, когда шайба дойдет до предельного положения, регулировка будет уже неэффективна.

Обычно допускается снижение скорости вращения супермаховика вдвое, например с 12 до 6 тыс. оборотов в минуту. Но не следует думать, что и энергии его мы используем тоже половину. Так как при снижении скорости вдвое энергия супермаховика уменьшается в 22, то есть в четыре раза, соответственно мы получаем от него 3/4, или 75 %, всей энергии. Вот какой «глубокий» отбор полезной энергии можно произвести от маховичных накопителей.

Точно так же обстоит дело и с электроприводом, только вместо шайбы здесь применяется так называемое частотное управление. Оно современно и хорошо разработано, мы даже используем его в бытовых приборах, например в вентиляторах.

Но как ни удобны электро– и гидроприводы, они все-таки сложны. КПД – около 0,8-0,9, бывает и чуть повыше, – преобразование механической энергии в поток жидкости или электронов требует затрат – «налога» на это преобразование. Их масса велика, да и стоят они недешево. А главное, эти приводы не позволяют отобрать у маховика всю энергию, довести его до остановки. Почему же нельзя получить от маховика больше энергии?

Дело в том, что всякий привод хорошо работает только на той скорости, на которую он рассчитан. Если скорость супермаховика сильно снижается, то электрогенератор, соединенный с ним, дает слабый ток, а гидронасос – невысокое давление масла. Привод становится маломощным, КПД его падает. Вот потому-то оставшаяся в супермаховике четверть всей накопленной энергии, как правило, не используется.

Сказанное относится к разгону автомобиля. А что происходит при его торможении? Ведь чтобы не потерять при этом кинетическую энергию автомобиля, нам надо перекачать ее в супермаховик.

Для привода безразлично, передавать ли энергию от супермаховика автомобилю или от автомобиля супермаховику. Поэтому на схемах обычно изображают автомобиль в виде супермаховика на одном валу привода, а супермаховик-накопитель – на втором. Так вот, электро– или гидропривод сумеет отобрать у автомобиля, как и у супермаховика, те же 75 % энергии, снизив его скорость лишь вдвое. А куда годится такое торможение, после которого автомобиль все еще движется, хотя и в два раза медленнее?!

И я стал придумывать привод, который мог бы «перекачивать» энергию автомобиля в супермаховик и наоборот практически полностью, – своего рода «энергетический насос», способный отбирать энергию у супермаховика до самой его остановки. Причем КПД этого привода-насоса должен быть выше, чем у любого другого типа привода. Что и говорить, задача была не из легких. Но неожиданно мне повезло. Однажды я увидел во сне… магнитофон. Вот этот магнитофон, вернее, его вращающиеся кассеты и натолкнули меня на правильное решение. Для проверки своей мысли я изготовил специальные кассеты, где намотка начиналась почти от самого вала, и, поставив их на магнитофон, включил его в режиме перемотки.

«Магнитофонный» привод (а) и схема рекуператора энергии на его основе (б)

В то время как одна кассета, на которой ленты было немного, трогалась с места, другая, полная кассета, почти не проворачивалась. Затем, по мере намотки ленты на первую кассету, вторая разгонялась все больше и больше. Наконец, когда первая кассета заполнилась, ее скорость вращения стала едва заметной. Зато вторая кассета, с которой лента смоталась, вращалась очень быстро, совсем как разогнанный супермаховик.

Идея была найдена, далее следовала техническая работа. Не вдаваясь в подробности изготовления привода, хочу сказать, что ленту для него я взял такую же, какую использовал в супермаховиках – стальную, толщиной 0,1 мм и шириной 40 мм.

«Магнитофонный» привод позволял передавать энергию от автомобиля супермаховику или, что одно и то же, от одного супермаховика другому, почти без потерь – на 99 %! При торможении автомобиля неподвижный супермаховик разгонялся, принимая чуть ли не всю энергию автомобиля и доводя его практически до остановки, а затем разгонял неподвижный автомобиль примерно до той же скорости, что была у него до торможения. Сам супермаховик при этом останавливался.
