Удивительная механика

«Магнитофонный» привод был признан изобретением, и мне выдали на него авторское свидетельство.

Хотя этот привод получился значительно легче, меньше и экономичнее любого другого привода для разгона и торможения машин, он работал как бы по заданной программе, всегда одинаково. Регулировать его надо было заранее, до пуска. А ведь автомобиль приходится тормозить и разгонять в зависимости от того, какая ситуация на дороге. Вот для метропоезда, движению которого почти ничего не мешает, магнитофонный привод, наверное, подошел бы. Для автомобиля же лучше поискать что-нибудь иное.

Чтобы полнее использовать энергию маховика и регулировать скорость его вращения без какого-либо привода, можно менять расположение массы в маховике, то есть либо отодвигать ее от оси вращения, либо приближать к ней. Всем известно, чтобы вращаться быстрее, например в танцах на льду или на так называемой скамье Жуковского, человеку надо сгруппироваться, «собрать» руки и плечи поближе к туловищу. Для замедления вращения ему следует, наоборот, раскинуть руки пошире, отодвигая тем самым часть массы подальше от оси вращения. Лучше держать в это время в руках грузы, например гантели. Так и в маховике: если изготовить его части раздвижными, то складывая части, можно ускорить вращение, а раздвигая, – замедлить. И это все при постоянном запасе энергии в маховике.

«Человеческая» модель «раздвижного» маховика

Задача создания «раздвижных» маховиков уже давно привлекает изобретателей. Однако большинство энтузиастов избирают неверный путь. Об этом можно судить хотя бы по тому, что на высоких оборотах их маховики отказываются работать.

Многие устройства – почти точное повторение раздвижного патрона токарного станка. Только грузы в них раздвигаются винтами или рычагами. Я уже говорил, что при вращении маховика его частицы, стремясь двигаться по инерции, то есть прямолинейно, а не по кругу, создают настолько большие усилия, что рвут монолитную сталь. А здесь все эти гигантские силы приходятся на винты, рычажки и другие «хлипкие» механизмы. Где им устоять? Поэтому и рвутся «раздвижные» маховики, не достигая и десятой доли энергоемкости даже обычных маховиков. Их авторы будто заранее позаботились о размерах и массе осколков, специально разрезав монолитный маховик на части и скрепив их непрочными связями.

Не лучше показали себя заливные и насыпные маховики. Такие маховики изготовляют полыми, в виде бочки, и для увеличения инертности заполняют водой, ртутью или даже дробью. Когда же нужно уменьшить инертность, заполнитель либо изымают из маховика, либо тем или иным способом «стягивают» к центру.

Но изобретатели не учитывают, что жидкость или дробь сами не несут своей нагрузки. Все усилия, связанные со стремлением «вырваться» из кругового движения, заполнитель перекладывает на тонкую стенку полого маховика. Жидкость, а тем более дробь, при вращении создает в маховике давление в тысячи атмосфер (сотни мегапаскалей), которое без труда взрывает тонкостенный сосуд – маховик. Попытки сделать стенку толстой не приносят успеха – слишком мало остается места для жидкости, и сосуд превращается в заурядный монолитный маховик.

Другой порок «заливных» маховиков заключается в очень малом КПД. При заливке жидкости на ходу почти половина кинетической энергии маховика переходит в тепло, так как жидкость тормозит маховик, а при изъятии жидкости из маховика теряется вся ее кинетическая энергия – ведь жидкость нужно как бы остановить, сделать неподвижной. Как же быть с изъятием жидкости, если она будет иметь колоссальное давление и сверхзвуковую скорость? Тогда ее никаким насосом не откачаешь!

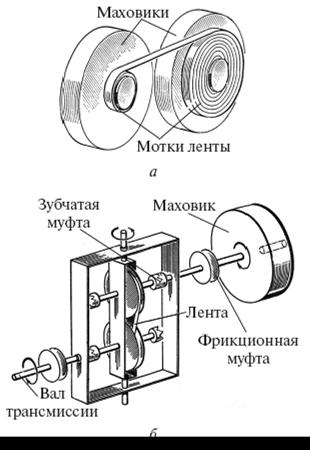

Вот если бы жидкость, дробь и прочие заполнители сами несли свою нагрузку да еще обладали высокой прочностью… А почему бы не применить в качестве заполнителя стальную ленту – ту, что идет на намотку супермаховика? Пусть она наматывается на вал в центре такого же ленточного супермаховика, понижая его инертность, и, наоборот, сматывается с вала, прижимается к внутренней поверхности ленточного обода, повышая инертность супермаховика. К тому же лента-заполнитель сама несет свою нагрузку.

«Мягкий» супермаховик

Вышел обычный ленточный супермаховик, в котором лента, однако, была склеена только на поверхности обода. Отходя от обода в виде двух или нескольких витков, она дальше наматывалась уже без клея. Когда намотка достигла вала супермаховика, я закрепил на нем концы ленты. Сам супермаховик был посажен на этотвал свободно в подшипниках. Стоило теперь остановить вал, и лента начинала навиваться на него, уменьшая инертность супермаховика. Скорость его вращения при этом увеличивалась.

Картина получалась парадоксальная – супермаховик никто не разгоняет, он предоставлен самому себе, и все же он разгоняется! И будет разгоняться до тех пор, пока вся энергия, накопленная в супермаховике, не перейдет в тонкий внешний слой и не разорвет его!

Это явление напоминает эффект кнута. При ударе об пол вся кинетическая энергия длинного кнута переходит в его кончик, поскольку центральная часть кнута, прикоснувшись к полу, останавливается. Сосредоточившись в самом кончике, кинетическая энергия так сильно разгоняет его, что мы слышим резкий взрывообразный звук, а кончик кнута при этом нередко отрывается.

Практическая польза от саморазгоняющегося супермаховика очевидна – время от времени разгоняя маховик его же энергией, мы обеспечиваем наивыгоднейшие условия работы привода, ведь супермаховик до выделения всей своей энергии вращается с постоянной скоростью. А чтобы отпущенный вал не раскручивался в обратную сторону, его надо связать с супермаховиком храповой муфтой, допускающей вращение только в одну сторону.

Соединив вал подобного маховика с машиной, мы повысим «мягкость» рабочей характеристики – ценнейшее свойство для большинства машин. В чем выражается эта «мягкость»? При торможении обычного маховика он сразу не замедлится – таково свойство маховиков. Если мы затормозим его слишком сильно, то либо вал, либо другая деталь сломаются. Рабочую характеристику в этом случае называют «жесткой».

Если же мы попытаемся остановить таким образом вал «мягкого» супермаховика, то он сперва поддастся, замедлится. Потом мы почувствуем, что вал как бы набирает силу, – на него навиваются все новые и новые витки ленты, диаметр намотки растет, – и мы уже не в состоянии удержать его – вал прокрутится. Чуть отпустив вал, мы тем самым ослабим нагрузку, и вал раскрутится быстрее супермаховика, передавая ему лишние витки ленты. Вот такая характеристика – «мягкая»!

«Мягким» супермаховиком можно производить, например, плавные торможения и разгоны машин. Он способен работать даже в режиме «часовой пружины», только в тысячи раз более энергоемкой. Правда, «заводить» такую пружину посложнее, чем обычную.

Мои конструкции «самонесущих» маховиков переменной инертности тоже были признаны изобретениями.

Без вариатора – не обойтись!

Как мне казалось, мои изобретения – «магнитофонный» привод и «мягкий» супермаховик – позволяют использовать неудобную, «падающую» характеристику вращения маховика для большинства практических целей. Однако это было не так. Как ни огорчали меня дальнейшие размышления, как я ни гнал от себя их неутешительные итоги, от правды никуда не денешься… И «магнитофонный» привод и «мягкий» супермаховик лишь частично решают проблему отбора мощности в «энергетической капсуле». Н у, посудите сами, насколько часто встречаются случаи, когда автомобиль, трамвай или другое транспортное средство должны разгоняться и тормозить только по одному, заранее заданному закону. Старушка перебегает дорогу – а ты можешь двигаться только по одному закону, не всегда совместимому с жизнью старушки!

Для всякого рода устройств-автоматов, работающих от маховика, «магнитофонный» привод – пожалуй, то что надо. Но только не для реального, сегодняшнего «свободолюбивого» транспорта! Да и «мягкие» супермаховики – тоже не панацея. Оказалось, что они «работают» только тогда, когда обороты выходного вала близки к оборотам обода самого супермаховика. Эти обороты, или, правильнее, частота вращения выходного вала, могут быть не более чем вдвое выше или ниже частоты вращения обода супермаховика. Для маневров это неплохо, а как машине трогаться с места или тормозить до полной остановки?
