Устройство каркаса

Каркас перекрытия состоит из прогонов (главные балки), балок перекрытия (второстепенные балки), обвязочных балок (балки, встраиваемые в несущие стены и располагаемые между обвязками каркаса стен или на фундаментной стене).

Прогоны при двухпролетной схеме опираются одним концом на стеновой каркас или фундаментную стену, другим – на колонну (в подвале), на деревянную стойку или на несущую внутреннюю стену. Возможно применение неразрезных прогонов (на два или более пролета между опорами).

Балки перекрытия опираются на прогоны (сверху или сбоку – на черепные бруски или полки) или на внутренние стены. Крайние балки прикрепляются к обвязочным балкам, через которые нагрузка передается на каркас стен. При опирании балок перекрытия на внутренние стены прогоны не предусматриваются.

Жесткость балочного перекрытия обеспечивается путем подшивки потолка и устройства черного по ла из жестких листовых или плитных материалов, а также путем раскрепления балок жесткими связями.

Балки и прогоны разделяют внутреннее пространство перекрытия на замкнутые ячейки и выполняют функции противопожарных диафрагм.

Предусматривается применение балок из цельных пиломатериалов и прогонов составного сечения из сбитых гвоздями досок. В перекрытии, опирающемся на фундаментные стены, в домах высотой не более двух этажей могут применяться также прогоны, изготовленные из стального проката двутаврового сечения.

Требования, приводимые в данной г лаве, относятся к каркасу перекрытий, в котором шаг балок перекрытий не превышает 500 мм. При большем шаге балок, а также в случаях, когда необходим учет временных равномерно распределенных нагрузок, значения которых превышают допустимые, или дополнительных сосредоточенных нагрузок, сечения элементов каркаса, а также прочность соединений этих элементов должны приниматься по расчету. Расчет требуется также в случаях, когда размеры сечения элементов каркаса приняты меньшими, чем указано в настоящем разделе. Расчетная величина максимального прогиба прогонов и балок перекрытий должна определяться по результатам расчета с учетом возможных колебаний исходя из физиологических требований. Принятая расчетная величина максимального прогиба должна быть не более 1/360 пролета в свету.

Размеры сечения деревянных балок перекрытия, шаги и пролеты должны приниматься с учетом предусмотренных способов раскрепления балок и не превышать нормы, указанные в табл. 4.4–4.6.

Размеры сечения деревянных прогонов составного сечения в зависимости от принятой ширины грузовой площади и от количества этажей, нагрузка от которых передается на прогон, должны приниматься не менее, а пролеты прогонов – не более указанных в табл. 4.7–4.9.

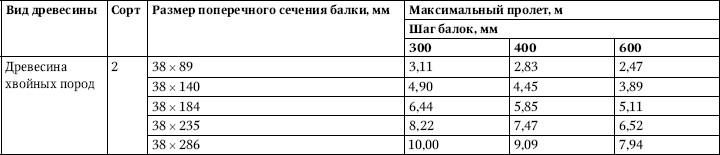

Таблица 4.4. Максимальные пролеты балок перекрытий. Общие случаи

Примечание. Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

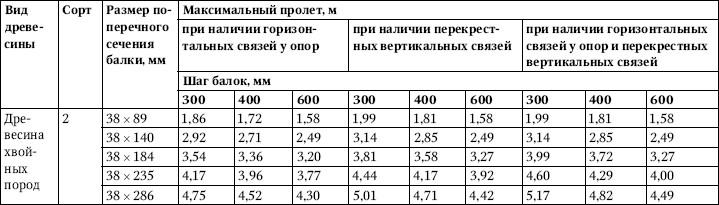

Таблица 4.5. Максимальные пролеты балок перекрытий. Особые случаи

Примечания

1. Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

2. При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются.

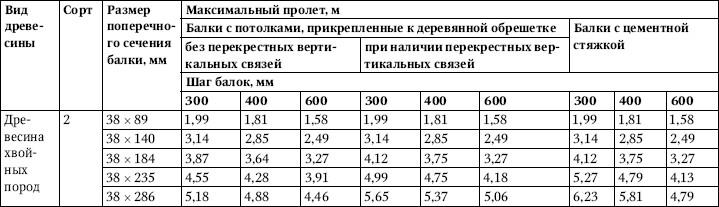

Таблица 4.6. Максимальные пролеты балок чердачного перекрытия. Не эксплуатируемый чердак

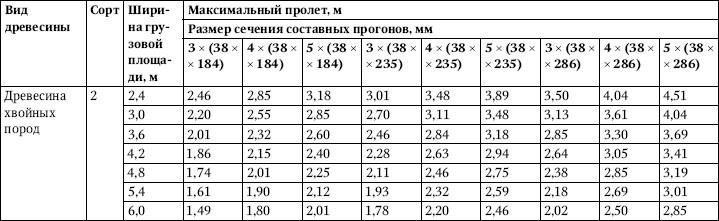

Таблица 4.7. Максимальные пролеты прогонов перекрытий составного сечения, служащих опорой для не более чем одного этажа

Примечания

1. Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

2. За размер пролета принимается пролет прогона в свету. Полная длина прогона включает также две длины площадок опирания.

3. Длина площадок опирания должна составлять не менее 90 мм.

4. Ширина грузовой площади определяется как половина суммы пролетов балок перекрытия по обеим сторонам прогона.

5. Для определения пролетов при промежуточных значениях ширины гр/зовой площади можно использовать прямую интерполяцию.

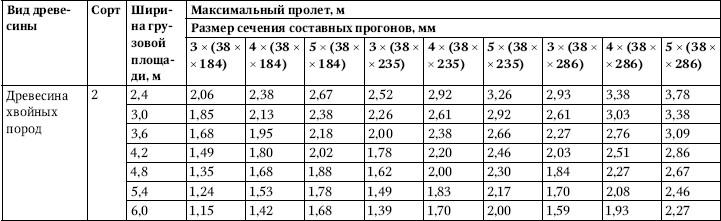

Таблица 4.8. Максимальные пролеты прогонов перекрытий составного сечения, служащих опорой для не более чем двух этажей

Примечание. См. примечание к табл. 4.7.

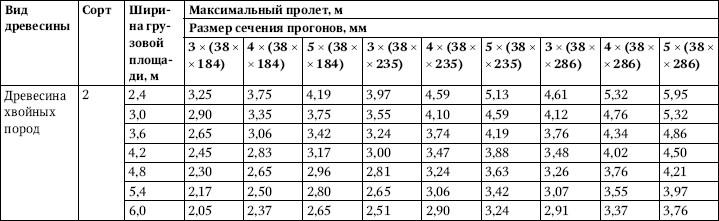

Таблица 4.9. Максимальные пролеты прогонов перекрытий составного сечения, служащих опорой для не более чем трех этажей

Примечание. См. примечание к табл. 4.7.

Минимальные размеры сечения и максимальные пролеты прогонов из двутавровой стали должны определяться на основе расчета. Также на основе расчетов должны устанавливаться минимальные размеры сечения и максимальные пролеты балок, конструкция которых отличается от установленной в СП 31-105-2002 (например, балок комбинированного двутаврового сечения с полками из пиломатериалов и стенкой из древесноволокнистой плиты).

Деревянные прогоны составного сечения должны изготовляться из отдельных деревянных элементов (досок) толщиной не менее 38 мм, установленных на ребро и сбитых гвоздями, как показано на рис. 4.1.

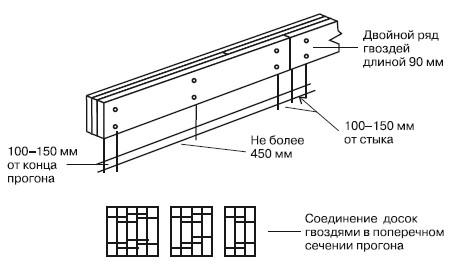

Рис. 4.1. Деревянные прогоны составного сечения

Соединения элементов прогонов (от дельных досок) не должны совпадать с соединениями в смежных элементах (устраиваться «вразбежку»). При этом в одном сечении прогона допускаются соединения не более половины элементов.

Соединение прогонов составного сечения встык должно располагаться над опорой. Допускается использовать неразрезные прогоны (на два и более пролета). Элементы таких прогонов (отдельные доски) должны соединяться встык на расстоянии четверти про лета от опоры ±150 мм в соответствии с рис. 4.2. Элементы прогона, соединяемые на расстоянии четверти про лета от одной опоры, должны быть непрерывными над соседней опорой.

В пределах любого пролета в любом элементе прогона составного сечения не должно быть более одного стыкового соединения.
