Стойки и верхние обвязки каркаса стен при необходимости можно пропиливать, прорезать, просверливать, но таким образом, чтобы при этом неповрежденная часть сечения составляла не менее:
2/3 толщины сечения для несущей стойки или 40 мм для не несущей стойки;
50 мм по ширине обвязки.
При большем ослаблении сечения элементов каркаса необходимо их дополнительное усиление.

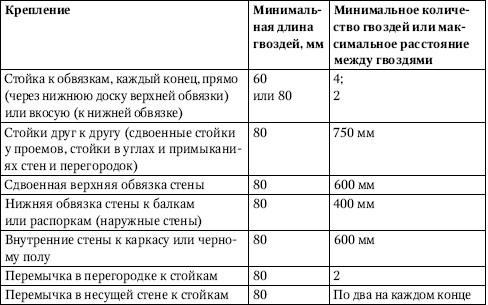

Таблица 4.22. Устройство гвоздевых соединений элементов каркаса стен
В каркасе стен должны быть предусмотрены

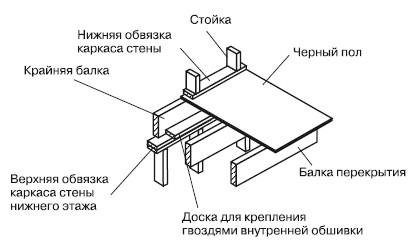

Рис. 4.18. Деталь установки доски для крепления внутренней обшивки
Обшивка стен
Обшивка каркаса наружных стен со стороны помещений, внутренних стен и перегородок с обеих сторон должна выполняться из жестких плитных или листовых материалов или из пиломатериалов. Она обеспечивает пространственную жесткость каркаса стен и служит основой для последующей отделки или облицовки стен. В случаях, когда нормируются предел огнестойкости и класс пожарной опасности стен, обшивка из материала с соответствующими пожарно-техническими характеристиками может выполнять огнезащитные функции.
Обшивка каркаса стены с наружной стороны жесткими плитными или листовыми материалами может предусматриваться для выполнения совместно с другими конструктивными слоями несущих и изоляционных функций, а также для использования в качестве сплошной обрешетки для крепления наружной облицовки стены.
Толщину материалов для обшивки стен в зависимости от шага стоек каркаса стен, к которым они крепятся, рекомендуется принимать не менее указанной в табл. 4.12.
Для обшивок каркаса в стенах с нормируемыми пожарно-техническими характеристиками рекомендуется применение материалов, указанных в табл. 4.23.

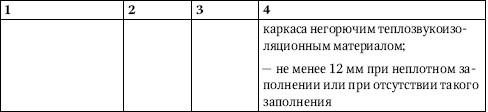

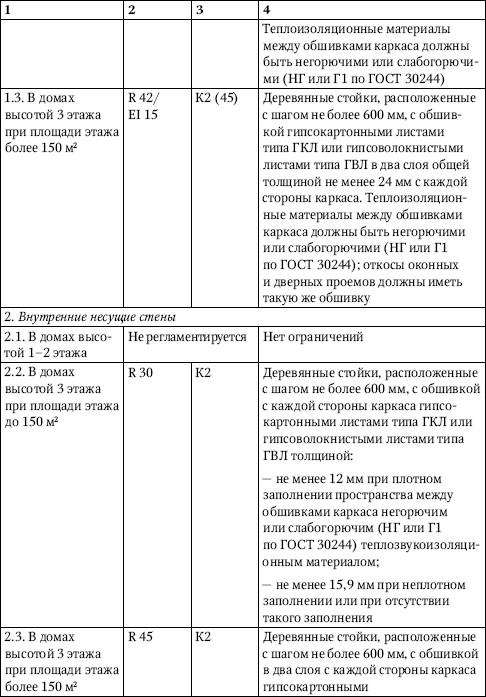

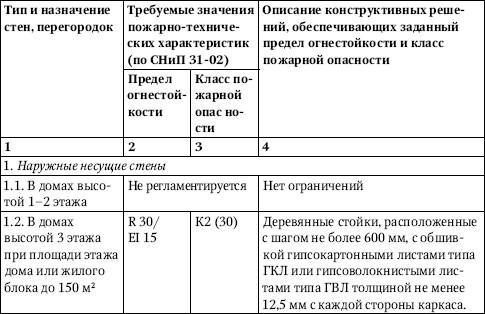

Таблица 4.23. Материалы для обшивок каркаса
Примечания
1. Размеры сечения стоек каркаса стен, упомянутых в данной таблице, принимаются в соответствии с табл. 4.18.
2. Обозначения гипсокартонных листов приняты по ГОСТ 6266, гипсоволокнистых листов – по ГОСТ Р 51829. Обозначения пожарно-технических характеристик конструкций приняты по СНиП 21–01.
3. Конструктивные решения обеспечивают заданные предел огнестойкости и класс пожарной опасности стен при креплении гипсокартонных и гипсо-волокнистых листов к каркасу самонарезающими винтами с шагом не более 300 мм.
В случаях применения для обшивок материалов с недостаточной жесткостью обшивки должны крепиться к каркасу стен по обрешетке.
Крепление листов или плит обшивочного материала к элементам каркаса стен или к обрешетке гвоздями или самонарезающими винтами должно выполняться с учетом табл. 4.14.
Все края листов или плит обшивок должны располагаться над опорами (элементами каркаса или обрешетки).
Подготовка обшивки каркаса стен к отделке должна выполняться в полном соответствии с технологическими
инструкциями по строительству домов данной системы.Требования к противопожарным стенам
Чтобы каменные стены являлись противопожарными, прогоны или балки перекрытия, опирающиеся с обеих сторон на стену, не соединяются между собой. По их концам должны устраиваться скосы, предотвращающие разрушение стены при обрушении балок или прогонов (рис. 4.19).
В местах опирания балок или прогонов на противопожарные стены из бетон а или каменной кладки в этих стенах допускается предусматривать гнезда. Размер сечения стены в месте гнезда должен быть не менее 120 мм для стены 1-го типа и 60 мм для стены 2-го типа.

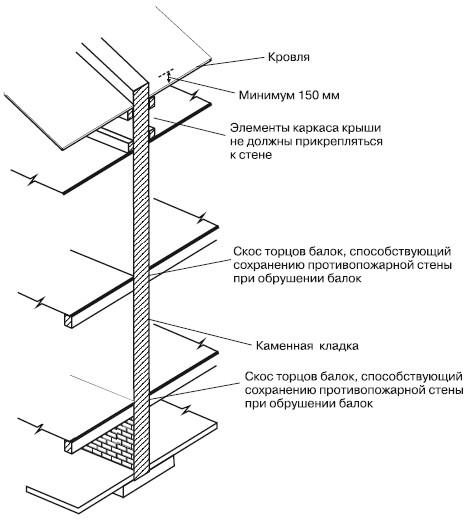

Рис. 4.19. Каменная противопожарная стена
В каркасных стенах с целью придания им противопожарных свойств устраивают сдвоенный каркас стен и размещают между каркасами смежных блоков самонесущей противопожарной стены 2-го типа со стальным каркасом, облицовками из гипсокартонных или гипсоволокнистых листов толщиной не менее 15,9 мм и негорючим утеплителем (рис. 4.20). Допускается эту стену выполнять с деревянным каркасом при сдвоенных облицовках общей толщиной не менее 25 мм.
Связь между противопожарной стеной и каркасами смежных блоков осуществляется самонарезающими винтами через дискретные легкоплавкие элементы, например, в виде отрезка профиля из термопласта. Число таких связей должно быть достаточным, чтобы обеспечить устойчивость стены в процессе строительства и после обрушения каркаса одного из блоков в случае пожара.

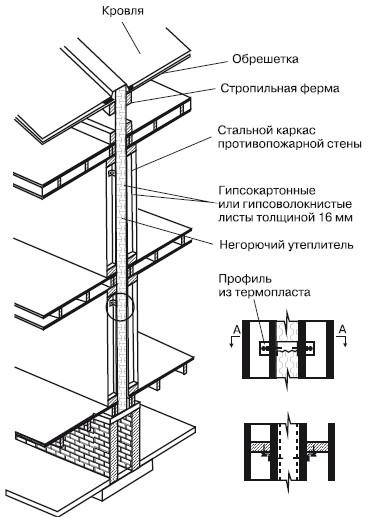

Рис. 4.20. Межквартирная противопожарная стена 2-го типа каркасной конструкции
Если наружные стены и покрытия выполнены с применением материалов групп горючести Г2, Г3 и Г4 (от дельные дискретно расположенные элементы и пленки общей массой до 5 кг/м2 площади стены или покрытия не учитываются), то противопожарные стены должны пересекать эти конструкции и выступать за их пределы:
противопожарные стены 1-го типа над кровлей – не менее чем на 0,6 м, за наружную плоскость стены – не менее чем на 0,3 м;
противопожарные стены 2-го типа над кровлей и за наружную плоскость стены – не менее чем на 0,15 м.
Противопожарная стена может не пересекать наружные стены в случаях, когда она разделяет пожарные отсеки или жилые блоки, наружные стены которых находятся под углом 135° и менее. Участки наружных стен, образующие этот угол, общей длиной 1,2 м для смежных жилых блоков и 3 м для смежных пожарных отсеков должны (независимо от этажности дома) иметь предел огнестойкости и класс пожарной опасности не ниже требуемых для соответствующей противопожарной стены (рис. 4.21).

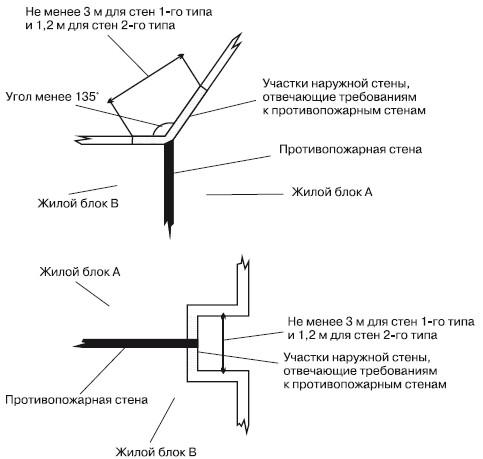

Рис. 4.21. Варианты устройства противопожарной стены в местах примыкания соседних блоков
Обеспечение звукоизоляции
Чтобы стена, разделяющая жилые блоки в блокированном доме, достигала эффекта изоляции от воздушного шума, она должна иметь толщину не менее 38 см (кирпич) и не менее 30 см (тяжелый бетон). В каркасной стене, разделяющей жилые блоки в блокированном доме, для обеспечения требуемой звукоизоляции рекомендуется:
