• После того как яйца сварились, подруга делает сэндвичи.

• После того как вы вернулись с заправки и подруга приготовила сэндвичи, грузите вещи в машину.

• После того как вы оба загрузили машину, отправляетесь к озеру.

Табл. 4.6 иллюстрирует последовательность работ, которую вы определили.

Таблица 4.6. Последовательность работ для организации пикника

Номер работы	Описание работы	Непосредственно предшествующая работа
1	Погрузить вещи в машину	3, 6
2	Получить деньги в банке	5
3	Приготовить сэндвичи с яйцом	7
4	Поехать на озеро	1
5	Выбрать озеро	Нет

6	Заправить машину бензином	2
7	Сварить яйца (для сэндвичей)	5

Чтобы построить сетевой график в соответствии с этой таблицей, выполните следующие действия.

1. Начните проект с события "Начало".

2. Затем определите все работы, которые не имеют предшествующих. К их выполнению можно приступать стразу с момента начала проекта.

В нашем случае это единственная работа 5.

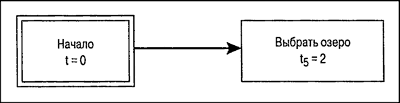

3. Начинаем рисовать сетевой график (рис. 4.5).

Определите все работы, для которых работа 5 является непосредственно предшествующей.

Рис 4.5. Начало построения сетевого графика организации пикника

4. Из табл. 4.6 видно, что таких две: работа 2 и работа 7. Изобразите их в виде прямоугольников и проведите к ним стрелки от работы 5.

Продолжайте строить график по тому же принципу.

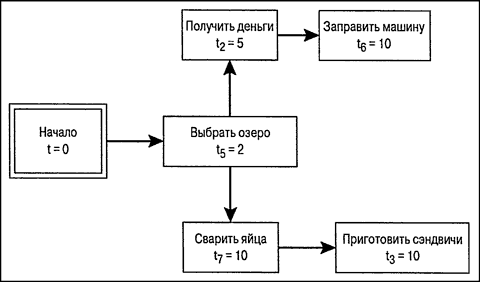

Для работы 6 предшествующей будет работа 2, а для работы 3 — работа 7. На данном этапе график примет вид, как на рис 4.6

Из таблицы видно, что работе 1 предшествуют две работы: работа 3 и работа 6, а работе 4 — только работа 1. И наконец, от работы 4 идет стрелка к событию "Конец"

Рис. 4.6. Продолжение построения сетевого графика организация пикника

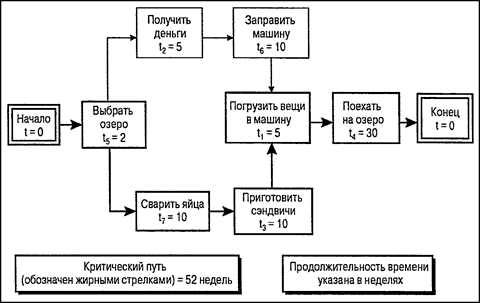

На рис. 4.7 показан сетевой график в завершенном виде.

Рис. 4.7. Окончательный вид сетевого графика для организации пикника

Теперь рассмотрим несколько важных вопросов. Во-первых, сколько времени вам потребуется, чтобы собраться и добраться до озера?

• Верхний путь, включающий работы 2 и 6, — 15 минут.

• Нижний путь, включающий работы 7 и 3, составляет 20 минут.

• Самый длинный в графике — критический путь, он включает работы 5, 7, 3, 1 и 4. Его продолжительность — 57 минут. Именно столько вам понадобится, чтобы добраться до озера, если следовать этому сетевому графику.

Можно ли задержать выполнение некоторых работ и все же уложиться в 57 минут? Если да, то каких?

• Верхний путь, включающий работы 2 и 6, — не критический.

• Из сетевого графика следует, что поскольку работы 5, 7, 3, 1 и 4 находятся на критическом пути, они не могут быть задержаны ни в коем случае.

• Однако работы 2 и 6 можно выполнять одновременно с работами 7 и 3. Работы 7 и 3 занимают 20 минут, в то время как работы 2 и 6 — 15 минут. Поэтому работы 2 и 6 имеют резерв времени в 5 минут.

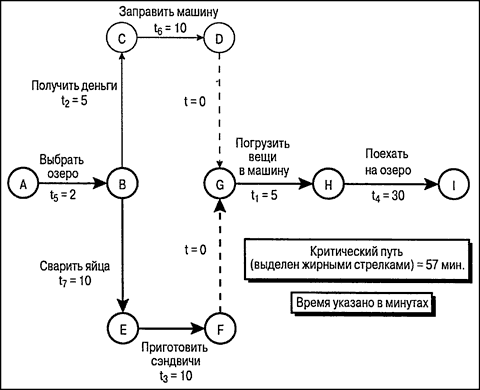

На рис. 4.8 представлен тот же сетевой график, но в форме "события-работы". Событие А эквивалентно событию "Начало", а событие I эквивалентно событию "Конец".

Рис. 4.8. Окончательный вид сетевого графика для организации пикника в форме "события-работы "

Представленные на рис. 4.8 события пока не имеют названий. Вы можете дать их, например:

• событие В, конец работы 5 ("Выбрать озеро"), можно назвать "Решение принято";

• событие С, конец работы 2 ("Получить деньги"), можно назвать "Деньги получены". И так далее.

Элементарным называется событие, которое завершает одну работу. Определение элементарных событий в конце всех работ на сетевом графике типа "события-работы" упрощает отслеживание выполнения работ. Если работа 1 имеет несколько предшествующих, то вместо того чтобы проводить несколько стрелок к событию, после которого начинается работа 1, выполните следующее:

• закончите каждую предшествующую работу элементарным событием;

• соедините их стрелками со следующим элементарным событием, от которого начнется работа 1. Стрелки в этом случае будут означать фиктивные работы.

Это показано на рис. 4.8. Вы должны закончить работу 6 "Заправить машину", а ваша подруга работу 3 "Приготовить сэндвичи" до того, как вы оба начнете грузить вещи в машину. Вместо того чтобы вести стрелки прямо к событию G, закончите работу 6 событием D "Машина заправлена", а работу 3 событием F "Сэндвичи приготовлены". Затем обозначьте фиктивные работы стрелками от событий D и F к событию G, которое можно назвать "Готовы к загрузке машины".

Разработка графика работ

Разработка графика работ заключается в поиске такой последовательности работ и комбинации ресурсов, которая обеспечит максимальные возможности достижения намеченных целей с минимальными затратами.

Разработка первоначального варианта графика

Последовательность действий на этом этапе имеет следующий вид.

1. Опишите цели проекта, возможные ограничения и допущения (вернитесь к главе 2, где описывается проектное задание).

2. Детализируйте все работы по проекту (см. в главе 3 структурную схему работ).

3. Определите для всех работ проекта непосредственно предшествующие.

4. Определите продолжительность всех работ по проекту.

5. Определите промежуточные и окончательные сроки проекта.

6. Примите во внимание все работы и события, которые не относятся к проекту, но могут на него повлиять.

7. Постройте сетевой график.

8. Проанализируйте сетевой график и определите критические пути и резервы времени для некритических путей.
