Устройство полов. Материалы и технологии

Объекты коммерческого назначения, в том числе большая часть торговых центров, строятся с использованием профильных конструкций при оформлении деформационных швов. [40]

Часть II Покрытия полов

Срок службы полов зависит от материала покрытия.

Верхний слой пола непосредственно подвергается эксплуатационным воздействиям, поэтому очень важным является правильно выбрать тип финишного покрытия. Для этого заказчику следует знать: каковы механические нагрузки на пол, температурно-влажностные условия эксплуатации полов, наличие, продолжительность воздействия и характер агрессивных сред в помещении, тип и толщину основания, максимально допустимый интервал между завершением работ и началом эксплуатации полов и др.

Лицевое покрытие пола может быть выполнено практически из всех строительных материалов (древесины, полимеров, керамики, природного камня, бетона, металлов и др.)

Материалы для покрытий полов принято классифицировать по степени членения элементов покрытия:

монолитные бесшовные (цементно-бетонные, асфальтобетонные, полимерные, мастичные, ксилолитовые, земляные, глинобитные и др.);

листовые и рулонные материалы (линолеум, синтетические ворсовые покрытия, сверхтвердые древесно-волокнистые плиты и др.);

штучные материалы (паркет, доски, керамическая плитка, бетонные и каменные плиты, металлические плиты и др.).

Глава 4 Монолитные бесшовные цементно-бетонные покрытия полов

Бесшовные монолитные покрытия полов в основном применяют в промышленных, сельскохозяйственных и общественных (спортивных, учебных и др.) зданиях. Причина предпочтения монолитных покрытий заключается в характере эксплуатационных нагрузок на полы в подобных зданиях. Ударные нагрузки, возникающие при падении различных предметов, перемещении грузов и интенсивном движении людей и транспорта, быстро вызывают разрушение пола по стыкам элементов покрытия. Другой причиной выбора (для учебных заведений, спортивных залов и др.) бесшовных покрытий полов является низкая травмоопасность и высокие показатели гигиеничности. [1]

4.1. Покрытия на основе самовыравнивающихся цементных композиций

В последние годы эти композиции стали применяться не только для стяжек, но и для бесшовных лицевых бетонных покрытий полов. Гладкое лицевое покрытие образуется за счет простого механического распределения очень подвижной (текучей) бетонной смеси. Требуемые реологические и эксплуатационные характеристики бетона достигаются комплексом полимерных добавок.

Такие сложные многокомпонентные композиции производятся в виде сухих смесей заводского изготовления. Вяжущим в них служат быстротвердеющие безусадочные цементы, позволяющие получать бесшовные бетонные покрытия большой площади в короткие сроки. Прочность покрытий 30–50 МПа достигается через 1–3 суток. Толщина покрытия 5-25 мм (как исключение до 50 мм). [1]

К лицевым покрытиям полов промышленных и общественных зданий предъявляется комплекс специфических требований: высокая прочность, износостойкость, беспыльность, гигиеничность и др.

Эти свойства могут быть получены путем модификации цементного камня полимерами. Для модификации обычно применяют полимерные дисперсии (поливинилацетата и его сополимеров, синтетических каучуков, полиакрилатов и др.)

Количество полимерной добавки определяется экспериментально и, как правило, находится в пределах 7—15 % (по сухому веществу) от массы минерального вяжущего.

В качестве заполнителей в таких бетонных смесях необходимо применять чистые (отмытые от пыли и глины) песок и щебень. Можно рекомендовать песок с М_к 2,3–2,4, составленный из двух фракций: (1,25—0,63 мм) 60 % и (0,315—0,16 мм) 40 %; при этом крупная фракция должна быть представлена чистыми зернами кварца. Содержание песка, не снижающее прочность бетона, составляет 0,8–1,5 от массы вяжущего. При укладке бетона слоем толщиной более 25 мм целесообразно наполнять смеси мелким (фракция 3–5 мм) щебнем из плотных горных пород в количестве, не превышающем количество песка в смеси. Такое ограничение щебня необходимо для сохранения текучести смеси.

Таким образом, бетоны для самовыравнивающихся лицевых покрытий полов представляют собой сложные многокомпонентные системы на основе цементов с компенсированной усадкой и полимерных добавок (суперпластификатор, загущающая добавка и редиспергируемый полимер). [1, 8]

4.1.1. Литой бетон ООО «Современные строительные материалы»

Литой бетон (мелкозернистый) СССРЛЦ (Сухая строительная растворная смесь ЛЦ) представляет собой высокопрочную смесь, состоящую из неорганического вяжущего (портландцемента), фракционированного наполнителя (фракций 0–0,315; 0,315-0,63; 0,63-1,25 и 1,25-2,5 мм), химических добавок, улучшающих технологичность приготовления и применения.

Готовый к употреблению материал необходимо применять при положительных температурах, смесь обладает хорошей технологической укладываемостью, простотой приготовления, высокой морозостойкостью и др.

Литой бетон производится на самом современном в Северо-Западном регионе заводе ФГУП 211 КЖБИ, сертифицированном по международной системе качества ISO 9001.

Финская технологическая линия, отработанная рецептура и высокие мощности завода позволяют конкурировать с мировыми лидерами производства сухих строительных смесей в категории качества. При этом цена в три раза ниже аналогов, а следовательно, система материалов доступна широкому кругу потребителей.

Область применения. Материал СССРЛЦ рекомендуется для применения при устройстве высокопрочных износостойких полов в качестве самостоятельного несущего слоя в подвалах, гаражах, мастерских, производственных цехах, при устройстве «теплых полов», для омоноличивания вертикальных стыков между панелями, изготовления горизонтальных оснований под половые покрытия различного рода.

СССРЛЦ рекомендуется для устройства полов с толщиной слоя от 7 до 70 мм. При большей толщине необходимо армировать самостоятельное покрытие или стяжку.

Подготовка основания. Основание для укладки готового раствора из СССРЛЦ должно быть предварительно тщательно очищено от грязи и пыли. Оно должно быть высокопрочным, шероховатым; имеющиеся жировые, масляные или битумные вещества, непрочные участки поверхности удаляются.

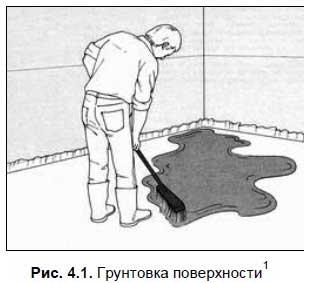

Сухую подготовленную поверхность основания не менее чем за 4 часа до укладки смеси следует обильно загрунтовать грунтовкой (например, грунтовка на основе дисперсии ПВА, разведенной с водой в отношении 1:9) — рис. 4.1. [5]

5

Рисунки 4.1–4.4 взяты с сайта http://handimade.ru.

Грунтовка поверхности повышает растекаемость наносимого покрытия, предотвращает обезвоживание раствора и появление пузырьков воздуха на поверхности. Если поверхность пористая или сильно впитывающая, необходимо грунтовать два раза.

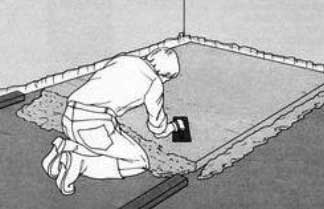

Способ применения. Сухую смесь засыпают в чистую воду и перемешивают вручную при небольшом объеме работ и механизированным способом при большом объеме работ.

Количество воды затворения для СССРЛЦ 1,3–1,45 л на 10 кг сухой смеси. Консистенция растворной смеси должна быть в интервале между устойчивой и пластичной консистенцией (10–12 см по конусу СтройЦНИЛ).
