4.5.2. Бетосил для мозаичных покрытий полов

В качестве заполнителя в бетоне для мозаичных покрытий полов предлагается применять прочный и износостойкий пористый щебень — дорсил.

Дорсил получают плавлением шихты из песка и доломита с добавлением газообразователей и модификаторов.

Дорсил выпускают белого, голубого, зеленого, лилового цветов. Средняя плотность зерен 1650–1750 кг/м³, пористость 32–37 %, поры замкнутые, водопоглощение составляет 5–7 %. Физикомеханические свойства дорсилового щебня достаточно высокие: прочность при сдавливании в цилиндре 75–80 МПа, износостойкость не более 25 %.

Особенностью дорсила является невосприятие им пыли и грязи, несмотря на шероховатую поверхность, что подтвердил многолетний опыт эксплуатации асфальтобетонного покрытия с дорсилом на ул. Пушкина в Москве. Поверхность дорсила сохраняет белизну при любой погоде и не загрязняется битумом и сажей. Преимуществом материала в бетоне для мозаичных покрытий полов является относительно низкая плотность его зерен при высокой износостойкости. Плотность зерен дорсила составляет от 0,8 до 0,85 плотности цементного теста, поэтому в достаточно пластичных смесях зерна при виброуплотнении всплывают на 1/7…1/5 диаметра. Благодаря этому толщину снимаемого для выявления декоративного заполнителя слоя можно снизить почти в 2 раза по сравнению с обычными мозаичными бетонами.

В качестве модифицирующей полимерной добавки использовали водорастворимую эпоксигидантоиновую смолу ЭГ-10, отверждаемую водорастворимым аминным аддуктом Т-4М-10. Оба полимерных компонента не имеют запаха и не выделяют вредных веществ. Оптимальное для этой полимерной системы П/Ц равно 0,03 при соотношении «смола: отвердитель», равном 3:1.

Бетоны на дорсиловом щебне названы бетосилом. Состав бетосила на двух фракциях дорсила (песок 0,16—5 мм и щебень 5— 10 мм) — 1:1,2:1,7 (по массе) при В/Ц, обеспечивающем подвижность смеси ОК 3–4 см.

Повышенная прочность бетона на дорсиле, в особенности при изгибе и растяжении, обеспечивается хорошим сцеплением дорсила с цементным камнем.

По ударостойкости бетосил практически не уступает полимерцементным бетонам с водными дисперсиями полимеров и лучше мозаичного бетона на мраморном заполнителе. Оценка стойкости бетонов к ударным воздействиям по стандартной методике показала, что бетосил со смолой ЭГ-10 относится, как и бетоны с ПВАД и СКС-65, к покрытиям, на которые допускается падение предметов с высоты 1 м массой до 10 кг; бетосил без полимерной добавки — до 7 кг и мозаичный бетон с мраморным заполнителем — до 5 кг.

Положительным свойством бетосила является невысокое теплоусвоение (коэффициент теплоусвоения бетосила 8,6, а мозаичного бетона 15,5—15,8 Вт/м-К), позволяющее рекомендовать его для покрытий полов в отапливаемых помещениях производственных зданий, где выполняются работы средней тяжести.

Бетосил впервые начали применять для покрытий полов на объектах Главмоспромстроя с 1984 г. Бетонную смесь укладывали полосами шириной 2–2,5 м и толщиной 20–25 мм. Уплотнение и выравнивание выполняли виброрейкой для равномерного всплывания зерен дорсила.

Покрытие шлифовали через 3–4 сут. после его укладки. Благодаря эффекту всплывания толщина снимаемого слоя составляет до 3–5 мм, т. е. почти в 2 раза меньше по сравнению с обычными мозаичными полами, что снижает трудоемкость устройства пола. [35]

4.5.3. Технология устройства мозаичных полов с вибровтапливанием мраморной крошки

Резкое сокращение трудозатрат при устройстве мозаично-бетонных полов в промышленном строительстве может быть достигнуто в результате внедрения технологии устройства полов с вибровтапливанием мраморной крошки в отвакуумированный бетон подстилающего слоя, а в общественных зданиях — благодаря применению суперпластификаторов в цементно-песчаных растворах и мозаично-бетонных смесях, а также водных растворов поверхностно-активных веществ (ПАВ) при шлифовании покрытий. Кроме того, заслуживает внимания опыт повышения эксплуатационных качеств мозаично-бетонных полов в результате нанесения на отшлифованную поверхность пола прозрачных высокоизносостойких полимерных лаков.

Достоинство указанной технологии состоит в том, что при устройстве мозаично-бетонного пола отпадает трудоемкая операция по укладке цементно-песчаной стяжки. Помимо этого при втапливании мраморной крошки виброплитой обеспечивается ориентирование в горизонтальной плоскости граней крошки, контактирующих с рабочей поверхностью виброплиты. В результате этого достигается насыщенность поверхностного слоя мраморным заполнителем более 70 %. Это позволяет при шлифовании (для достижения требуемой декоративности) снимать всего 2–3 мм верхнего слоя, состоящего только из ослабленного цементного камня, по сравнению с 5–7 мм прочного слоя с включениями мраморной крошки при традиционной технологии устройства мозаично-бетонного пола.

Сущность технологии устройства мозаичных полов заключается в том, что после вакуум-бетонирования на свежую поверхность бетонного покрытия с прочностью 0,2–0,5 МПа наносится слой декоративной мраморной крошки, которая вибровтапливается, выравнивается и заглаживается.

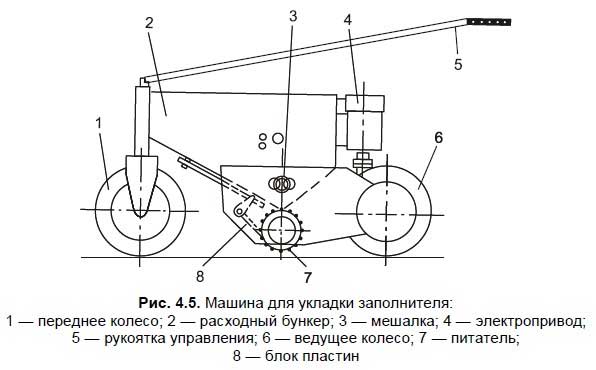

Мраморная крошка укладывается на отвакуумированную поверхность бетонной смеси слоем 15–20 мм. Равномерное распределение ее достигается укладкой с помощью специальной, оборудованной барабанным питателем машины (рис. 4.5), скорость передвижения которой 12 м/мин.

Крошка погружается виброплитой (рис. 4.6), оснащенной вибратором ИВ-99. Время погружения 10–20 с. Об окончании втапливания крошки можно судить по появлению на ее поверхности растворной составляющей. Виброплиту оператор перемещает вручную, при этом направление движения выбирает с таким расчетом, чтобы самому находиться на затвердевшей бетонной поверхности, машину ведет на себя, чтобы не повреждать участки с втопленной крошкой.

< image l:href="#"/>

Технические характеристики машины для укладки заполнителя: производительность 50 м²/ч; ширина полосы укладки до 1000 мм; установленная мощность 1,1 кВт; габаритный размер 1700x1115x915 мм; масса 137 кг.

Технические характеристики виброплиты: производительность 40 м²/ч; ширина обрабатываемой полосы 600 мм; установленная мощность 0,26 кВт; габаритный размер 1725x600x1025; масса 100 кг.

Виброплиту перемещают так, чтобы при каждом последующем погружении частично на 5–7 см плитой перекрывался участок с уже втопленной крошкой. Это позволяет избежать образования неровностей поверхности.

Для эффективного втапливания крошки содержание крупного заполнителя в бетонной смеси должно быть ограничено, что учитывается при расчете состава бетона коэффициентом раздвижки зерен, который следует принимать а >= 1,6. Толщина бетонного подстилающего слоя должна быть не менее 60 мм.

Перед укладкой крошка должна быть замочена водой. Заглаживание и выравнивание поверхности осуществляется дисковой затирочной машиной непосредственно после втапливания крошки. Шлифование поверхности пола производится через 3–4 дня, в зависимости от условий твердения, по достижении цементным камнем мозаичного слоя прочности и твердости, при которой исключается выкрашивание крошки. Технология устройства мозаичных полов, преимущественно в промышленных зданиях, методом вибровтапливания крошки в отвакуумированный бетон дает возможность за счет отказа от многослойной конструкции мозаичного пола, выполняемого по традиционной технологии, совмещения в одном технологическом потоке операции по устройству покрытия и основания пола и высокой степени механизации в 3–4 раза повысить производительность труда, сократить расход цемента и мраморной крошки до 20 %, электроэнергии до 6 %, выполнять работы в более короткие сроки с высоким качеством.
