Состав Победит АМ-9 применяют для заделки нагревательных элементов с температурой до 200 °C слоем 5—15 см для полов с повышенными нагрузками (М500). Материал пригоден для применения и эксплуатации на улице.

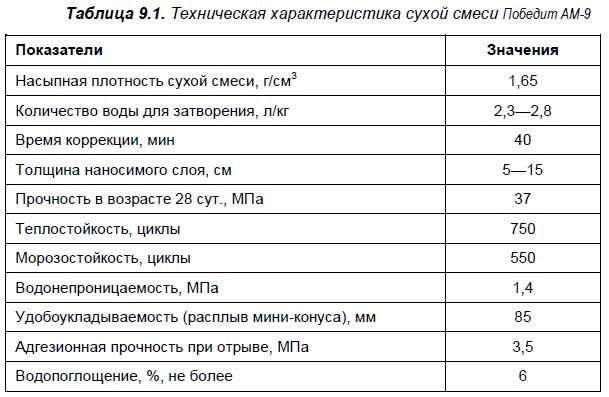

Отличительной особенностью материала является эффективность в конструкциях, эксплуатируемых в режиме периодического нагревания и охлаждения (табл. 9.1).

Состав набирает 10–15 % прочности через 24 ч и готов к минимальным механическим нагрузкам, а через 7 суток прочность составляет уже 50–75 % и позволяет выдержать полную тепловую нагрузку.

Смеси сертифицированы Госстроем России и применены при устройстве теплого пола в ряде жилых зданий и здании церкви МВД в Москве.

Водяные теплые полы можно монтировать и «сухим» методом. Он применяется при устройстве напольного отопления под деревянным перекрытием. [119–122]

Одной из самых современных систем напольной отопительной системы является система WIRSBO. Основная особенность ее в том, что используются не металлические трубы, а полиэтиленовые. Носят они международное название PEX-труба, изготавливаются из HD-полиэтилена (High Dencity — «высокая плотность»), модифицированного пероксидом при высоких температурах, и обладают целым спектром особенностей:

не ржавеют;

выдерживают огромные перепады температур: от -100 до +100 °C;

прекрасно гнутся как в холодном состоянии, так и «на горячую», причем ошибки при изгибе устранить очень просто: достаточно нагреть феном нужный участок и труба вернет прежнюю конфигурацию;

обладают очень низким коэффициентом трения, тем самым препятствуя отложению загрязнений и накипи на стенках;

отличаются низким коэффициентом падения давления воды и обеспечивают большую скорость ее подачи;

очень прочны механически при минимальном весе: метр трубы диаметром 16 мм весит порядка 100 грамм;

легко режутся и обрабатываются самым простым инструментом;

экологически чисты.

Для препятствия кислородной диффузии разработана особая труба PE PEX, которая имеет специальный слой из материала PVAL (поливинилгидрооксид) или EVOH (этилвинилгидрооксид). При использовании PEX-труб надо отметить исключительную простоту и надежность соединений при монтаже.

Быстрый и простой способ для укладки труб WIRSBO — это использование специальных полистироловых реек со скобами. Трубы закрепляются к стальной арматуре перед установкой направляющих реек (рис. 9.1).

Основной принцип при монтаже: петли пластиковых труб укладываются с определенным шагом и в нужной конфигурации (спирально, зигзагом или «улиткой») на бетонное или иное основание «черного» пола, прикрепляются проволокой к арматурной сетке или защелкиваются в специальных пластиковых фиксаторах, затем заливаются слоем жидкого бетона (рис. 9.2, а). После застывания стяжки система готова к включению. Особое внимание здесь нужно обратить на следующие моменты:

все штукатурные работы в помещении должны быть закончены до начала монтажа труб, чтобы не загрязнить их и не повредить;

перед началом монтажа следует провести укладку всей необходимой гидро- и теплоизоляции пола и стен;

в любых бетонных зданиях имеются так называемые швы расширения полов, и при пересечении такого шва пластиковая труба должна быть защищена металлической втулкой, а арматурная сетка в этих местах разрезается;

минимальный радиус изгиба PEX-трубы в общем случае равен ее пяти наружным диаметрам, т. е. при размере трубы в 20 мм радиус изгиба составит 100 мм. Следовательно, этот показатель и определит шаг укладки петель отопления, а если необходимо уложить трубы с меньшим шагом, придется выполнять изгибы в «грушевидной» форме;

при подключении петель отопления к подающему и возвратному коллекторам очень удобно пользоваться специальными угловыми изгибателями-кондукторами, фиксирующими изгиб на угол 90°;

после заливки бетоном необходимо выдержать нужный срок (обычно 21 день) для полного и правильного застывания стяжки, прежде чем включать систему отопления.

В случае, если применение наливной бетонной стяжки не представляется возможным, например, в старых зданиях с балочными металлическими или деревянными перекрытиями, вполне можно использовать способ крепления нагревательных труб снизу, под несущей поверхностью, с помощью алюминиевых пластин (рис. 9.2, б). Для этой цели создана система WIRSBO-Alu. [123]

Фирма «Thermo Tech Rus» (Санкт-Петербург) в течение ряда лет успешно применяет конструкцию КНАУФ-суперпола с водоподогревом.

В целях повышения эффективности передачи тепла и его равномерного распределения от труб по всей поверхности пола в настильных системах применяют алюминиевые пластины для шага укладки 150 и 300 мм. Пластины имеют специальный профиль для плотного прилегания к трубе. Алюминиевые пластины укладываются без приклеивания в пенополистирольные плиты с пределом прочности 200 кПа. В комплект входят поворотные плиты с пазами. Обычный или ламинированный паркет, толщиной как минимум 9 мм, укладывается непосредственно на алюминиевые пластины через тонкую влагопоглощающую прокладку из картона или вспененного полиэтилена. При использовании линолеумного покрытия, керамической плитки или покрытия из ПВХ следует сначала на алюминиевые пластины положить плиты ГВЛ толщиной 10 мм в два слоя.

Возможна также установка системы на старый пол, так называемая «система достройки (обновления)». Конструктивно система достройки аналогична настильной системе, только в отличие от стандартной настильной системы применяются те же алюминиевые пластины с уже приклеенными пенополистирольными листами толщиной 20 мм без пазов. Основные отличия настильных систем от кабельных в том, что они подходят для любых типов зданий (несущих конструкций). Кроме того, отсутствует мокрый процесс, что сокращает время на монтаж и обеспечивает немедленную готовность к эксплуатации после монтажа. Конструкция КНАУФ-суперпол с водоподогревом выполняется в соответствии со СНиП 2.03.13–88 и чертежами типовых деталей полов 2.244-1 (узлы 153, 154, 155, 158, 159). [22]

9.2. Устройство электрического теплого пола

Устройство электрических теплых полов может осуществляться как по «мокрой», так и по «сухой» технологии.

Тепло поступает от нагревательных секций, которые изготавливаются из резистивного кабеля. Тепловыделяющим элементом в нем является одна или две металлические жилы с высоким сопротивлением. Принято считать, что двухжильные «резисторы» технологичнее одножильных. Их используют для одностороннего подключения (на второй конец ставят конечную муфту), что значительно упрощает электромонтажные работы. В продаже есть и одножильные кабели, которые подключаются по возвратной схеме (кабели российского производства).

Кабели для напольного обогрева экранированы металлической (медной или алюминиевой) оплеткой, величина их электромагнитного излучения существенно ниже допустимого уровня.

Для управления системами кабельного обогрева используют как простейшие термостаты, так и программируемые терморегуляторы.

Монтаж электрического теплого пола начинают с выравнивания базовой поверхности. На прочное, сухое и чистое основание укладывают теплоизоляционный слой. Если напольное отопление оборудуется над отапливаемым этажом, то утеплитель не обязателен. В дальнейшем события могут развиваться по двум направлениям.
