Устройство полов. Материалы и технологии

В этом пространстве циркулировали направленные потоки теплого воздуха, которые создавались установленными с одной стороны пола дровяными печами.

Данная техника строительства широко применялась на всей территории Римской империи. Подобные фальшполы обнаружены археологами в английском городе Бат, только для обогрева в них применялась вода из горячих природных источников.

Современные модульные фальшполы были сконструированы в 1950-х годах также для того, чтобы решить вопросы микроклимата. Точнее, главную проблему эксплуатации первых компьютеров — необходимость компенсировать огромное количество тепла, выделяемого электроламповой техникой в процессе работы. Фальшполы позволили перенести потоки кондиционируемого воздуха в пространство под полом и обеспечить усиленное охлаждение машинных залов.

Благодаря активному развитию кабельных систем и систем кондиционирования уже в следующем десятилетии удобные фальшполы, которые скрывали все инженерные коммуникации, получили широкое развитие в помещениях с централизованным оборудованием.

Начиная с 1980-х годов, с появлением персональных компьютеров, фальшполы начали устанавливать в офисных помещениях и использовать для систем комфортного кондиционирования.

Они устанавливаются в офисных и торговых центрах, музеях, конференц-залах, аэропортах, складах, лабораториях и других административных и общественных зданиях.

Единственное помещение, где технология не получила распространения, — это частные дома и квартиры.

К преимуществам фальшполов относятся: компактность размещения большого количества кабельных соединений, доступность обслуживания инженерных систем под фальшполом, гибкость перепланировок при ремонте и реконструкции помещений, а также отведение избыточного статического электричества, которое накапливается при эксплуатации компьютеров и другого электронного оборудования. Это достигается специальным покрытием наружных и боковых поверхностей панелей.

В настоящее время разработано два типа конструкций модульных фальшполов.

1. Система, которая состоит из несущего металлического каркаса и съемных панелей, выполненных из различных материалов (наиболее распространена).

2. Полностью металлическая конструкция, состоящая из базовых модулей (неразборных) и съемных элементов в виде канальных и угловых металлических плит.

Перечислим составляющие элементы конструкции первого типа.

Основание фальшпола — стальные регулируемые по высоте стойки и стрингеры (П-образный стальной профиль, связывающий стойки по горизонтали). Стойки, смонтированные на бетонное (или иное) несущее основание и связанные между собой стрингерами, представляют несущую опорную конструкцию, на которую укладываются панели фальшпола.

Каждая из стоек (по данным ПО «ПромЭнергоСтрой») выдерживает не менее 4 тонн, что на порядок превышает стандартные точечные нагрузки.

Панели фальшпола изготавливаются из разных материалов и с различными покрытиями. Каждая панель поддерживается стойками и может быть вскрыта для доступа к пространству под полом.

Многообразие видов и материалов покрытия панелей фальшпола позволяет подобрать фактуру, соответствующую интерьеру любого помещения — от офиса финансовой структуры до промышленного объекта и удовлетворяющую требованиям по нагрузке, звукоизоляции, электростатичности, огнестойкости и т. д. Таким образом, фальшполы сочетают разнообразие эстетических возможностей с высокой прочностью и износостойкостью, легко обслуживаются и могут быть укомплектованы любым покрытием: мраморным, керамическим, гранитным, ковровым или паркетным для офисных помещений, баров или кафе. А также антистатическим виниловым для технических помещений, электроузлов, телефонных станций.

Выбирая сборно-разборную конструкцию фальшпола, следует учитывать, что каждая плита уже содержит финишное покрытие и, следовательно, в готовом виде швы между плитами будут заметны.

Обычная высота фальшполов находится в диапазоне от 80-100 мм до 600 мм. Но фактически можно построить с помощью фальшпола целые технологические «этажи» высотой до 2,5 м.

Для вывода электрических проводов и телефонных кабелей существуют специальные плиты — со встроенными розетками и выключателями разных типов. Если напольное покрытие предполагается чистить «мокрым» способом, розетки должны иметь специальную защиту. Необходимо также учитывать, что подпольное пространство является потенциальным резервуаром для накопления пыли и грязи, поэтому необходим специальный комплекс мер по пыле- и грязезащите.

Широкий диапазон комбинаций даже внутри одной конструктивной системы фальшпола позволяет подобрать конструкцию в зависимости не только от нагрузок, но и в соответствии с требованиями пожарной безопасности, влагостойкостью, необходимостью придания полу электропроводящих свойств или других особых требований.

ЗАО «ПромЭнергоСтрой ПО» производит основные типы панелей фальшпола (600x600x40 мм):

40 — 2 ВДА: основание — алюминиевая фольга, тип наполнителя — ДСП, покрытие — винил антистатик;

40 — 1 ВДС: основание — оцинкованный стальной лист толщиной 0,55 мм, тип наполнителя — ДСП, покрытие — винил антистатик;

40 — 1 СДС: основание и покрытие — оцинкованный стальной лист толщиной 0,55 мм, тип наполнителя — ДСП;

40 — 3 ВГС: основание — оцинкованный стальной лист толщиной 0,55 мм, тип наполнителя — гипсоволокнистый лист, покрытие — винил антистатик.

Возможно изготовление под заказ панелей с любым типом покрытия, любой толщины и размеров. [43, 88, 89]

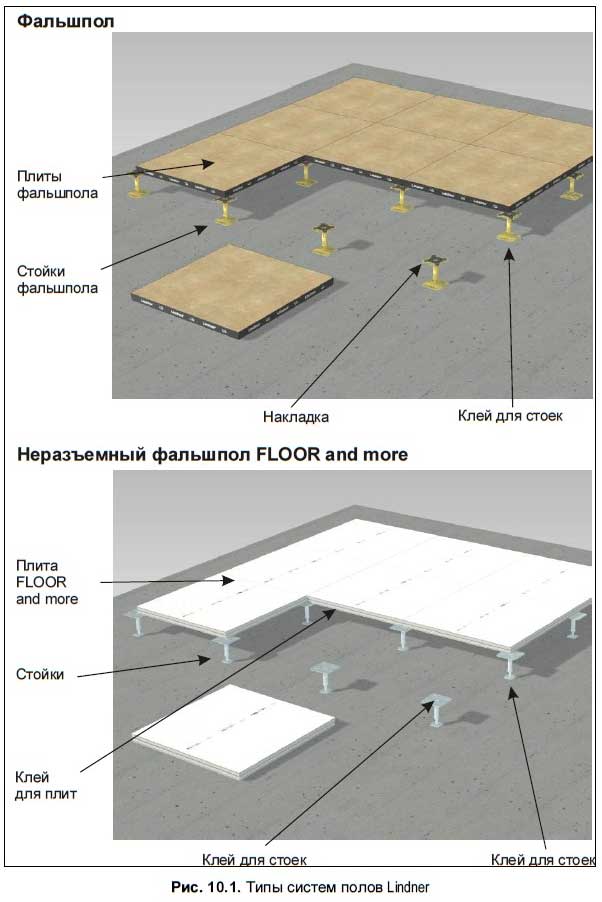

Около 90 % продаваемых в России фальшполов приходится на поставки из Германии — это полы торговых марок LINDNER (рис. 10.1) и MERO (www.mero.ru).

Вторую позицию по объемам продаж занимают бельгийские (Jansen) и английские (Kingspan) полы. Кроме того, на петербургском рынке присутствуют фальшполы из Италии и Финляндии.

В табл. 10.1 приведены диапазоны и средние значения характеристик различных типов фальшпола MERO.

Итальянская фирма «Topfloor» предлагает шесть различных структур модульной системы фальшполов Octa System.

Структура TF/SA. Эта модульная структура полностью изготовлена из оцинкованного железа. Используется без стрингеров. К полу крепится посредством специальных полиуретановых составов. Легкость установки позволяет добавлять стрингеры после окончания монтажа, чтобы удовлетворить любым требованиям к механическим характеристикам пола. Высота структуры варьируется от 40 до 900 мм. Структура используется в помещениях с открытой планировкой и средними нагрузками на пол.

Структура TF3/SA без стрингеров. Существует две ее конфигурации: модификация 01 — для низких (от 40 до 104 мм) полов и модификация 02 — для высоких (от 105 мм и выше) полов. При этом возможно использование панелей из дерева толщиной 38 мм или панелей из дерева, покрытых снизу оцинкованным железом толщиной 28 мм. Допускается использование панелей из минераловолокнистого материала толщиной 30 мм (рис. 10.2).

Структура TF3/ST1 со стрингерами. Эта модульная структура полностью изготовлена из оцинкованного железа. Она реализуется с низко закрепленными стрингерами, открытым сечением 18^30x18 мм и толщиной 1 мм. Стрингеры при этом не только увеличивают допустимую нагрузку, но и гарантируют стабильность опор. Данная структура предназначена для применения в офисах со средними нагрузками на полы. Возможно использование панелей из дерева толщиной 28 мм, покрытых снизу оцинкованным железом, или панелей из минераловолокнистого материала толщиной 30 мм (рис. 10.3).
