В небе завтрашнего дня

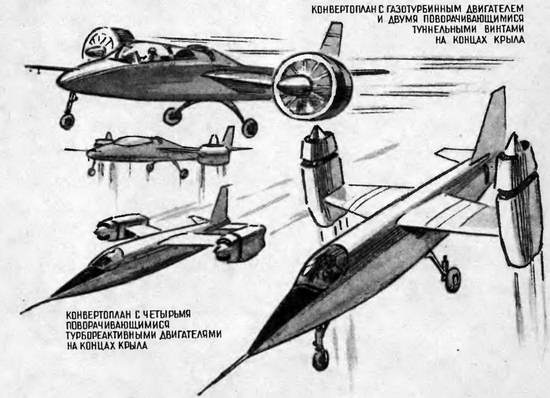

И эта возможность исследуется. Когда конвертоплан такого типа стоит на земле, его крыло повернуто так, что оно вместе с двигателями «смотрит» вверх. Только на значительной высоте крыло начинает медленно поворачиваться в горизонтальное положение. Двигатели при этом тянут самолет не только вверх, но и вперед. Наконец поворот закончен. Теперь самолет не отличишь от других, мчащихся в небе с большой скоростью..

На будущих пассажирских линиях, особенно местных, где зачастую нет больших аэродромов, будет курсировать много конвертопланов.

Можно не сомневаться, что они полюбятся пассажирам.

Но нельзя ли вообще не поворачивать ни самолет, ни его крыло, ни даже двигатели?

Оказывается, даже такая, на первый взгляд, невероятная возможность все же реальна. Ее открывают замечательные свойства несущего крыла. Правда, крыло в этом случае должно быть не простым, а специальным, высокомеханизированным.

Вернемся еще раз к физическим основам полета. Мы говорили уже о том, как влияет на подъемную силу наклонно движущейся пластины величина ее поверхности. Но, помимо поверхности, есть и другой фактор, сильно сказывающийся на величине подъемной силы, — это угол, который образует пластина к направлению движения, так называемый угол атаки. Нетрудно видеть, что с увеличением этого угла подъемная сила возрастает. Тот, кто запускал воздушный змей, хорошо это знает. Когда змей «задирается», становится круто к набегающему потоку, он рвется из рук. Внимательные наблюдатели могли заметить, как различаются положения самолета в полете и при посадке, — в последнем случае он сильно опускает хвост. Это делается именно для того, чтобы угол атаки крыла увеличился, возросла его подъемная сила, а посадочная скорость уменьшилась.

Однако увеличение угла атаки не всегда увеличивает подъемную силу. Стоит чуть-чуть превзойти этот угол, «передрать» самолет, как подъемная сила вдруг резко упадет. Предельный угол атаки называется критическим — он определяет кризис в обтекании крыла встречным потоком. Пока обтекание остается правильным и поток всюду прилегает к поверхности крыла, увеличение угла атаки приводит к тому, что поток сильнее отклоняется крылом вниз и подъемная сила растет. Но как только достигнут критический угол атаки, поток отрывается от крыла и подъемная сила резко падает. При посадке это грозит катастрофой.

Конструкторы самолетов и ученые издавна задумывались, нельзя ли увеличить подъемную силу крыла при одном и том же угле атаки? Нельзя ли искусственно задержать, отодвинуть срыв потока с крыла? Понятно, что это привело бы к уменьшению посадочной и взлетной скоростей, позволило бы уменьшить длину взлетно-посадочных полос, а также увеличить полезный груз на самолете и уменьшить потребную мощность двигателя.

Механизированное крыло.

Первым решением задачи и были «механизированные» крылья. Понятно, что крыло самолета можно считать движущейся в воздухе пластиной только условно. В действительности, конечно, оно представляет собой совсем не простую пластину, а имеет в поперечном сечении сложный профиль, так называемую авиационную дужку. От того, какой именно это профиль, очень сильно зависят аэродинамические характеристики крыла. В частности, хорошо известно, что более изогнутый профиль крыла создает и большую подъемную силу при том же угле атаки. Это и понятно — такое крыло сильнее отклоняет поток вниз. Но зато и сопротивление изогнутого крыла больше. Конечно, лучше всего было бы при взлете и посадке изгибать крыло побольше, а в горизонтальном полете с большой скоростью изогнутость уменьшать. Попытки создать такое «гибкое» крыло были, но успешными их назвать нельзя.

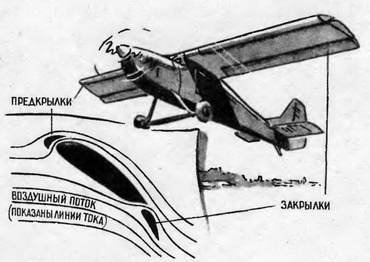

А что если попытаться сконструировать крыло так, чтобы оно состояло как бы из отдельных продольных частей- полос? Тогда можно было бы поворачивать эти части относительно друг друга, в результате чего общая кривизна профиля крыла изменялась бы. Так появились крылья, снабженные предкрылками и закрылками — перемещающимися частями, расположенными спереди и сзади крыла. В обычном полете эти части образуют одну поверхность с крылом, создавая сравнительно небольшую кривизну дужки, необходимую для горизонтального полета. Но вот самолет совершает посадку — предкрылки выходят из гнезд, закрылки поворачиваются, крыло становится как бы более изогнутым и — обычно — большим по площади. Такая «механизация» крыла позволила значительно улучшить взлетно-посадочные свойства самолетов. Понятно, что особенно большую роль играет механизированное крыло при создании самолетов короткого взлета и посадки, подобных «Пчелке».

Но, конечно, и «механизация» крыла не исключает срыва потока, она лишь увеличивает критический, срывной угол атаки. Аэродинамика открыла и другой высокоэффективный способ отодвинуть возникновение срыва потока. Как показали исследования, сначала отрывается от поверхности очень тонкий пограничный слой воздуха, и только за ним — весь поток. Оказывается, можно предотвратить возникновение срыва, если воздействовать на пограничный слой — отсасывать его с поверхности крыла через небольшие щели или, наоборот, выдувать через другие щели воздух под давлением.

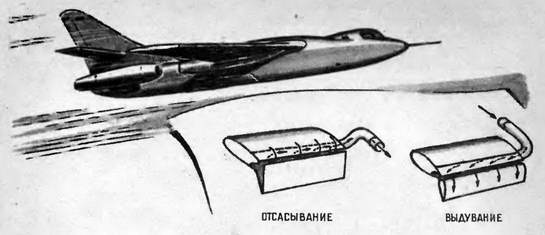

Так можно управлять пограничным слоем на крыле. Вверху показан экспериментальный самолет «Х-21» (США) с отсасыванием пограничного слоя.

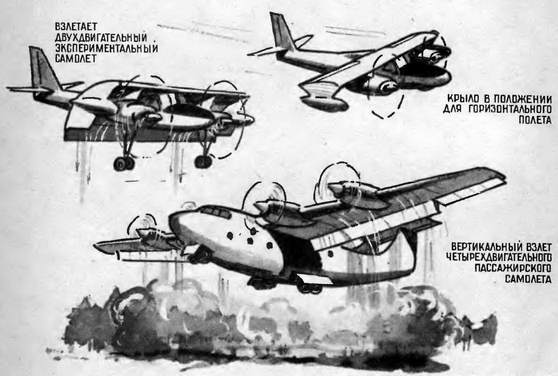

Самолеты вертикального взлета с «изгибающимся» крылом (по журналу «Микеникел инжиниринг», апрель 1962 г., и др.).

С помощью такого управления пограничным слоем можно вызвать нормальное обтекание на углах атаки, намного больших, чем критический угол обычного крыла. Правда, управление пограничным слоем не достается даром, оно требует затраты значительной мощности на сжатие или разрежение воздуха. Но, как видно, эта затрата многократно окупается, если уже не только ведутся интенсивные исследования, но и строятся экспериментальные самолеты с управлением пограничным слоем на крыле. Кстати сказать, появление вместо поршневых двигателей газотурбинных сделало перспективы управления пограничным слоем значительно более реальными. Ведь через эти двигатели протекает огромное количество воздуха, что и позволяет использовать часть его для управления пограничным слоем.

Но нельзя ли применить крыло с такой «комплексной механизацией» для создания самолетов вертикального взлета и посадки?

Ведь если бы удалось заставить поток воздуха, обтекающий крыло при взлете и посадке, отклониться прямо вниз, то есть повернуть этот поток на 90°, с горизонтального на вертикальный, то задача была бы решена! Тогда крыло создавало бы даже на стоянке самолета (при работающих двигателях) достаточную подъемную силу, чтобы уравновесить вес самолета. В этом случае не было бы необходимости поворачивать установленные на самолете двигатели или даже все крыло целиком, достаточно было бы просто изогнуть крыло так, чтобы его задняя часть оказалась направленной вертикально вниз. Конечно, при этом нужно еще заставить поток, отбрасываемый винтом, не отрываться от изогнутого в виде буквы «Г» крыла, а плавно обтекать его. Обе эти задачи и решает крыло некоторых из построенных в последнее время самолетов вертикального взлета и посадки. Можно думать, что такие самолеты найдут широкое применение в будущем, так как они представляют собой, пожалуй, наиболее простое решение проблемы вертикального взлета и посадки.

А как быть, если самолет реактивный? Ведь на нем нет винта, создающего поток, который может обтекать крыло еще при стоянке самолета.

Выходит, придется все же поворачивать либо двигатели, либо крыло вместе с двигателями?

Такой вывод был бы поспешным. Ведь если на реактивном самолете нет струи от винта, то есть струя выхлопных газов. Значит, нужно осуществить поворот этой струи, не поворачивая самого двигателя. Для этого, очевидно, достаточно устроить изгибающуюся или поворачивающуюся выхлопную трубу. Помните, как путем реверсирования реактивной струи турбореактивного двигателя удается быстро затормаживать самолет при посадке? Тот же принцип может быть использован и для создания подъемной силы с помощью реактивной струи: для этого ее нужно направить вниз, к земле. Такие самолеты вертикального взлета и посадки уже летают, испытываются в воздухе.

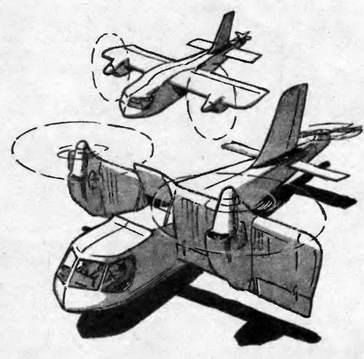

.Самолеты вертикального взлета е отклоняющейся реактивной струей и «реактивными закрылками» (по журналу «Флайт», апрель 1963 г., и др.).

Но, пожалуй, еще выгоднее поступить иначе — выпускать газы наружу не через обычное реактивное сопло, а через щель, идущую вдоль задней кромки крыла. Тогда при взлете поток газов, мчащихся с большой скоростью к земле, создаст нужную подъемную силу. А когда самолет взлетит, то специально сконструированные закрылки повернутся так, чтобы газы вытекали назад, как это требуется для скоростного горизонтального полета. «Реактивные закрылки» становятся все более популярными в авиации. Их значительное преимущество заключается в том, что пелена реактивных газов позади крыла улучшает его обтекание при полете с небольшими скоростями, она как бы подсасывает воздух и таким образом значительно увеличивает критический угол атаки.
