В небе завтрашнего дня

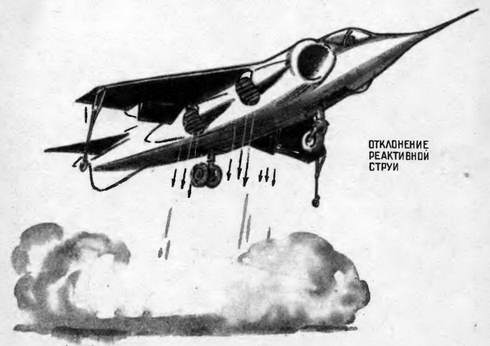

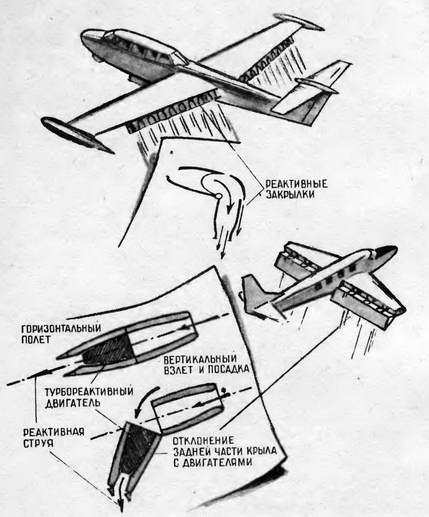

Правда, система «реактивных закрылков» имеет и недостатки, связанные главным образом с тем, что горячие газы текут внутри крыла. Приходится принимать специальные меры защиты конструкции от действия высокой температуры. Предлагается иногда также в задней, отклоняющейся части крыла устанавливать целую батарею небольших турбореактивных двигателей.

Кстати сказать, установка ряда турбореактивных двигателей сравнительно небольшой тяги вместо малого числа очень мощных обладает, очевидно, и другими преимуществами. Как и в природе, в технике чрезмерно большие размеры невыгодны, когда речь идет о полете. Этот вывод основывается на очень простом законе: когда размеры увеличиваются вдвое, вес возрастает в 2 ³, то есть в 8 раз. Так как все поверхности при этом увеличиваются только в 2 ², то есть в 4 раза, то на единицу несущей поверхности придется вдвое больший вес. В природе, возможно, именно этим объясняется отсутствие комаров величиной со слона. В нашем же случае это показывает практичность двигателей малой тяги, обладающих меньшим весом на единицу тяги. Правда, существует предел, ниже которого уменьшение размеров уже невыгодно.

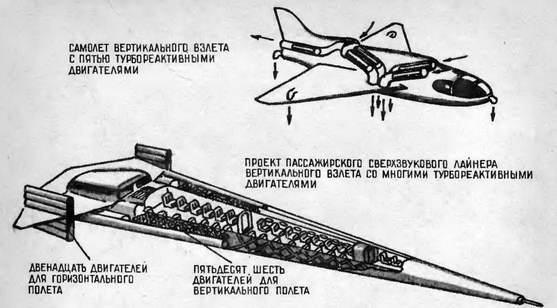

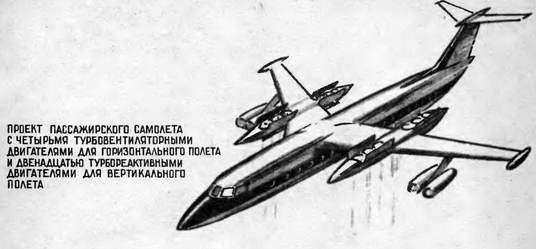

Самолеты вертикального взлета с раздельными двигателями для взлета и горизонтального полета (по журналу «Люфтфарттехник», июнь 1962 г., и др.).

Но если установить много маломощных двигателей, то, может быть, стоит предусмотреть, чтобы одни создавали тягу в горизонтальном полете, а другие — подъемную силу и работали только при взлете? Так и сделано в ряде построенных, а также спроектированных в Англии, США, Франции и других странах экспериментальных самолетах вертикального взлета. В числе их имеется, например, английский проект пассажирского экспресса будущего, в котором тяга и подъемная сила создаются раздельно значительным числом турбореактивных двигателей.

Мы уже знаем, как невыгодно создавать подъемную силу, отбрасывая вниз газы с большой скоростью. Вот почему возникает мысль о том, нельзя ли использовать турбореактивный двигатель только для горизонтального скоростного полета, а для взлета и посадки заменить его каким-нибудь другим устройством. Так появились проекты самолетов вертикального взлета с силовой установкой «двойного назначения». При необходимости совершить вертикальный взлет или посадку газы не выпускаются из турбореактивного двигателя назад, а направляются на турбинные лопатки, которые могут быть, например, укреплены на ободе несущего винта или вентилятора большого диаметра, установленного в фюзеляже или крыле в горизонтальной плоскости. Таким образом, становится возможным взлет при гораздо меньшей мощности двигателя и меньшем расходе топлива, чем при отклонении вниз реактивной струи газов. Можно думать, что подобные самолеты окажутся выгодными и найдут применение в будущем.

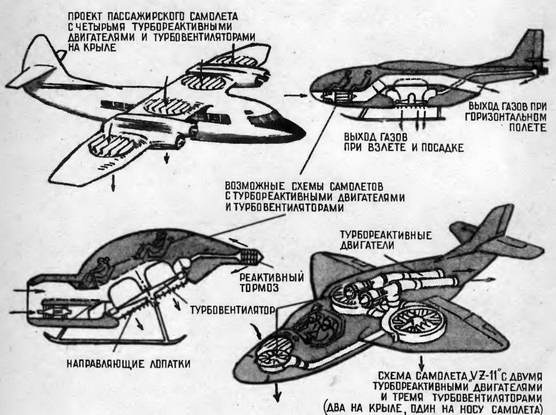

Реактивные самолеты вертикального взлета с силовой установкой «двойного назначения» (по журналу «Попюлер сайенс», ноябрь 1962 г., и др.).

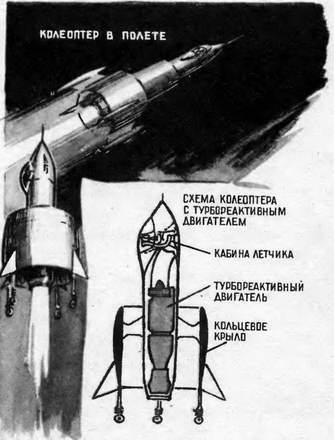

Колеоптеры. (по журналу «Эронотикс», 1958 г., и др.).

Существуют самые различные самолеты вертикального взлета и посадки, но, как видно, только крыло позволяет совместить в одном летательном аппарате эти свойства с высокой скоростью полета. Правилен ли такой вывод?

Вот взгляните еще на один летательный аппарат. Он стоит, опираясь на ноги, как уже известный нам самолет вертикального взлета. Но крыла на этот раз нет. Просто какая-то бочка на стойках. И вдруг эта бочка вздрагивает, снизу из нее вырываются раскаленные газы, она отрывается от земли и уносится в небо. На высоте в несколько десятков метров бочка круто поворачивается на бок и, продолжая с высотой набирать скорость, скрывается за горизонтом.

Что это за бочка? Как она может летать без крыла?

Ответы оказываются несколько неожиданными. Здесь тоже есть крыло, только это уже нё наклонная, а свернутая в кольцо, в трубу, пластина. Она и создает необходимую для горизонтального полета подъемную силу. Конечно, этот своеобразный самолет, который часто называют колеоптером «в честь» одного жесткокрылого жука, не похож на обычные самолеты. Во многом он уступает им. Но зато он обладает драгоценной способностью взлетать и садиться вертикально. Вдобавок и маневренность колеоптера выше, чем у обычных самолетов.

Если бы мы заглянули внутрь бочки, то увидели бы круглый фюзеляж с прозрачным носком, образующим фонарь кабины. На некотором расстоянии от фюзеляжа, концентрически относительно него, расположено кольцевое крыло, связанное с фюзеляжем несколькими радиальными стойками-поперечинами. Фюзеляж оказывается как бы вставленным внутрь кольцевого крыла. Через кольцевую щель между фюзеляжем и крылом с большой скоростью протекает встречный воздух.

«Турболет» в воздухе.

Пассажирские колеоптеры могут успешно соревноваться с другими самолетами вертикального взлета и посадки в качестве экспрессных авиатакси. На колеоптерах можно устанавливать турбовинтовой двигатель, приводящий во вращение два соосных винта внутри кольцевого крыла. Может найти применение для наиболее скоростных пассажирских перелетов и колеоптер, в задней части фюзеляжа которого установлен турбореактивный двигатель. Такие колеоптеры могут доставить пассажиров из Ленинграда в Москву меньше чем за полчаса, причем с посадкой и высадкой в самом центре города, например на крышах гостиницы «Ленинградская» в Ленинграде и гостиницы «Москва» в Москве.

Еще большей скоростью обладают реактивные колеоптеры, на которых, помимо турбореактивного двигателя, установленного в задней части фюзеляжа, имеется и прямоточный воздушно-реактивный двигатель. Газовоздушный тракт этого двигателя образуется кольцевым воздушным пространством между фюзеляжем и крылом. Так как прямоточный двигатель при стоянке тяги не создает, то колеоптер взлетает с помощью турбореактивного. Только на значительной высоте, когда достигнута большая скорость, включается прямоточный двигатель. Через топливные форсунки, установленные по окружности у середины крыла, впрыскивается бензин. Бензовоздушная смесь поджигается электрической искрой — и вот уже в кольцевом канале бушует огненный ураган. Тяга сразу возрастает, и колеоптер резко увеличивает скорость. Истребители такого типа могут развивать скорость до трех-четырех тысяч километров в час.

Наиболее ответственными и трудными для любого аппарата вертикального взлета и посадки являются именно эти моменты — взлет и посадка.

Ничтожно малая скорость движения делает его крайне неустойчивым, а обычные аэродинамические рули оказываются в этих условиях неэффективными. Любой порыв ветра может стать роковым для вертикально движущегося самолета. Если не будут найдены новые способы обеспечения устойчивости и управляемости самолета при вертикальном взлете, то создание таких самолетов станет бессмысленным.

Французский «турболет» — «Летающий Атар».

К сожалению, опыт авиации мало чем может помочь тут, полезнее оказывается опыт запуска ракет. Ведь когда взлетает ракета, ее аэродинамические рули тоже оказываются неэффективными, и управлять приходится с помощью иных средств. Иногда поэтому ракеты вообще не имеют аэродинамических рулей и даже стабилизаторов. На активном участке полета ракет используют поворот двигателя на небольшой угол или в струю вытекающих газов помещают специальные рули из жароупорного материала, обычно графита. После остановки двигателя ракета управляется с помощью струй газов или пара, вытекающих в боковых направлениях из корпуса ракеты.
