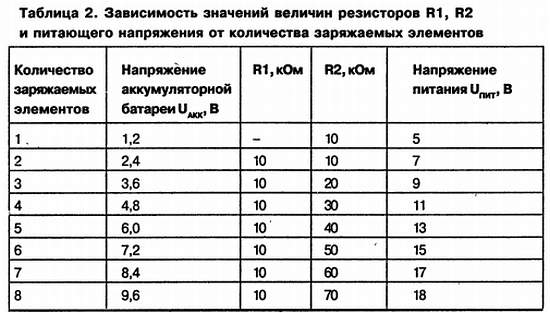

Необходимо отметить, что соответствующие значения величины напряжения U_пит при зарядке указанного в табл. 2 количества элементов могут быть и выше, однако это потребует дополнительного охлаждения микросхемы IC1, например, с помощью установки ее на радиатор.

Питающее напряжение микросхемы IC2 должно быть в пределах 3-18 В. В том случае, если потребуется одновременно заряжать большее количество элементов, то необходимо обеспечить, чтобы питающее напряжение микросхемы на выводе 8 микросхемы IC2 не превысило величины 18 В. При этом напряжение на выводах 2 и 3 микросхемы IC2 не должно превышать величину 20 В.

Значение величины тока зарядки в обычном режиме (I_ор) рассчитывается по формуле:

I_ор = (U_пит — U_D2 — U_akk)/R5

где:

I_ор – ток зарядки в обычном режиме (А);

U_пит – напряжение источника питания (В);

U_D2 — падение напряжения на диоде D2 (примерно 0,6 В);

U_akk – напряжение аккумуляторной батареи (В);

R5 — величина сопротивления резистора R5 (Ом).

Обычно величина тока зарядки в обычном режиме выбирается равной 1/100 от значения емкости аккумуляторной батареи. При этом значение мощности, рассеиваемой на резисторе R5, определяется по формуле:

P_R5 = R5 x I²_op

При зарядке аккумулятора в ускоренном режиме значение величины тока зарядки (I_ур) рассчитывается по формуле:

I_ур = [U_IC1 + (U_ADJ x R4)]/R3

где:

I_ур – ток зарядки в ускоренном режиме (А);

U_IC1 — выходное напряжение микросхемы IC1 (В);

U_ADJ ток утечки микросхемы IC1 (примерно 50 мкА).

Величину тока зарядки в ускоренном режиме следует выбирать в зависимости от типа аккумулятора. Обычно этот ток должен быть в пределах 1–2 значения емкости аккумуляторной батареи. Ток зарядки в ускоренном режиме можно регулировать изменением сопротивления регулировочного резистора R4 в пределах, определяемых значением сопротивления резистора R3, а максимальная величина этого тока (I_макс) не может превышать максимального допустимого значения тока для микросхемы IC1, то есть величину 1,5 А

Минимальный ток зарядки в ускоренном режиме определяет величину сопротивления резистора R3. Значение сопротивления резистора R3 можно рассчитать, воспользовавшись следующей формулой:

R3 = U_IC1/U_min

Так, например, если выбрать значение минимального тока зарядки в ускоренном режиме равным 0,45 А, то сопротивление резистора R3 составит 2,7 Ом. При этом значение мощности, рассеиваемой на резисторе R3 определяется по формуле:

P_R3 = R3 x I²_ур = 2,7 x 0,45 x 0,45 = 0,55 Вт

Чтобы можно было в определенных пределах регулировать величину минимального тока зарядки, в предлагаемом устройстве желательно установить резистор R3 мощностью не менее 2 Вт.

Максимальный ток зарядки в ускоренном режиме с учетом выбранной величины мощности, рассеиваемой на резисторе R3 (в нашем примере 2 Вт), определяется по формуле:

I²_макс = P_R3/R3

В результате для выбранных параметров максимальный ток зарядки I_макс в ускоренном режиме будет составлять 0,86 А. Таким образом, при сопротивлении резистора R3, равном 2,7 Ом, и рассеиваемой на нем мощности 2 Вт ток зарядки можно изменять с помощью регулировочного резистора R4 в пределах от 0,45 А до 0,86 А. Такой ток считается оптимальным для пальчиковых аккумуляторов емкостью 450–850 мА.

С помощью простых расчетов можно определить значения минимального и максимального тока зарядки в ускоренном режиме в зависимости от рассеиваемой мощности и величины сопротивления резистора R3. Эти данные приведены в табл. 3.

Все детали универсального зарядного устройства размещены на печатной плате размером 52x40 мм. Печатная плата приведена на рис. 8.

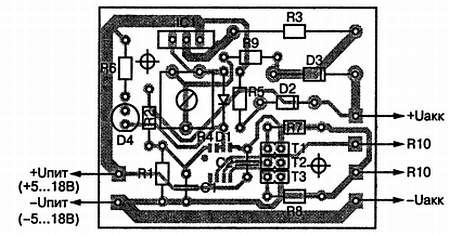

Рис. 8. Печатная плата универсального зарядного устройства

Расположение деталей на печатной плате прибора показано на рис. 9.

Рис. 9. Расположение деталей на печатной плате универсального зарядного устройства

К деталям, используемым в данном устройстве, не предъявляются какие-либо особые требования. Естественно, рекомендуется применять любые малогабаритные резисторы и конденсаторы, которые без проблем можно разместить на печатной плате.

При изготовлении зарядного устройства можно использовать, например, резисторы типа МЛТ-0,125. Вполне подойдут и другие малогабаритные резисторы. В то же время, величина рассеиваемой мощности резистора R3, в соответствии с приведенными ранее расчетами, должна составлять 2 Вт. Конденсаторы С1 и С2 могут быть металлокерамическими или керамическими.

Диод 1N4148 (D1) можно заменить на отечественные диоды КД510, КД521 или КД522, обращая особое внимание на маркировку выводов катода и анода. Вместо диода 1N4007 (D2) можно установить отечественные диоды КД105, КД208, КД209 или КД243. Светодиод D4 — любой на ток 20 мА.

Монтаж элементов на печатной плате следует начать с установки микросхемы IC1 со стороны печатных проводников. При этом сначала необходимо аккуратно припаять один из выводов микросхемы к соответствующей контактной дорожке, а затем — все остальные выводы. Остальные элементы устанавливаются в обычном порядке, то есть сначала впаиваются пассивные малогабаритные детали, затем полупроводниковые элементы, а после этого — крупногабаритные детали.

Не следует забывать о том, что микросхему IC1 желательно установить на радиатор. Тепловое сопротивление радиатора рассчитывается по следующей формуле:
