R_рад = Д_t/I_ур x (U_пит — U_акк),

где:

I_ур – ток зарядки в ускоренном режиме (А);

U_пит – напряжение источника питания (В);

U_акк — напряжение аккумуляторной батареи (В);

Д_t — максимально допустимая разница между температурой радиатора и температурой окружающей среды (обычно примерно 80 °C).

Если в процессе эксплуатации будет выбран режим, в котором окончание зарядки наступает по истечении определенного времени, то необходимый лимит устанавливается с помощью перемычек Т1-Т3. В этом случае термистор R10, а также резисторы R7 и R8 не устанавливаются.

При выборе режима зарядки с контролем температуры аккумулятора, необходимо установить термистор R10, а также резисторы R7 и R8. При этом термистор R10 должен иметь хороший тепловой контакт с заряжаемой аккумуляторной батареей. В данном случае перемычки Т1-Т3 не устанавливаются. При использовании зарядного устройства в указанном режиме для зарядки аккумуляторных батарей мобильных телефонов устаревших типов в качестве термистора R1G можно использовать терморезистор, входящий в состав аккумулятора. К схеме этот термистор подключается через соответствующие контакты аккумуляторной батареи. В то же время желательно произвести перерасчет величин сопротивлений резисторов R7 и R8 с учетом параметров термистора для каждого типа заряжаемого аккумулятора.

После того, как все компоненты будут установлены на печатной плате, еще раз следует проверить правильность монтажа. В последнюю очередь к печатной плате припаиваются выводы для подключения источника питающего напряжения, а также контакты для подключения заряжаемого аккумулятора.

Плата с размещенными на ней деталями располагается в любой подходящей пластмассовой коробке.

Собранное без ошибок и из исправных деталей зарядное устройство не нуждается в дополнительном налаживании. Однако перед включением прибора и подключением аккумулятора необходимо еще раз проконтролировать, соответствуют ли величины сопротивлений резисторов делителя R1R2 напряжению подключаемого аккумулятора. После этого универсальное зарядное устройство можно подключить к сети и проверить его работоспособность.

При подключении источника питающего напряжения (с отключенным аккумулятором) должен начать светиться светодиод D4. Если этого не произошло, то необходимо отключить питающее напряжение и еще раз проверить правильность монтажа и исправность элементов конструкции. Если же светодиод D4 светится, то к зарядному устройству можно подключать аккумуляторную батарею. После подключения аккумулятора светодиод должен начать мигать.

Окончание зарядки аккумуляторной батареи определяется в соответствии с выбранным режимом работы.

Глава 3

НИЗКОЧАСТОТНАЯ ТЕХНИКА

3.1. Ламповый предварительный усилитель фирмы MARSHALL [5]

В ламповых усилителях фирмы MARSHALL, предназначенных для работы с электромузыкальными инструментами, используются как предварительные усилители с коррекцией, так и предварительные усилители, одновременно выполняющие функции блоков эффектов. Одной из особенностей таких усилителей является то, что в них часто используются катодные повторители, в которых лампы включаются по схеме с общим анодом. Принципиальная схема предварительного усилителя такого типа с блоком коррекции тембра приведена на рис. 10.

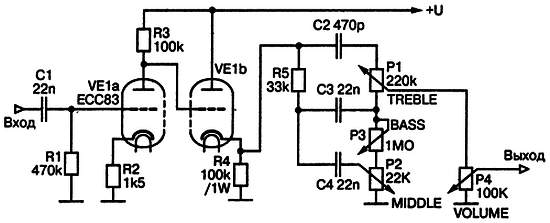

Рис. 10. Принципиальная схема лампового предварительного усилителя фирмы MARSHALL

Этот предварительный усилитель собран на лампе типа ЕСС83, которая является двойным триодом. Первый триод VE1a работает как классический усилитель сигнала, его анод непосредственно подключен к сетке второго триода VE1b. Второй триод включен по схеме катодного повторителя, его коэффициент усиления меньше 1. Главным преимуществом такого включения триода VE1b является обеспечение сравнительно низкого выходного сопротивления усилителя, что позволяет подключить на выходе каскад коррекции.

В блоке коррекции уровень высоких частот регулируется потенциометром P1 (TREBLE), средние частоты — потенциометром Р2 (MIDDLE), а уровень высоких частот устанавливается потенциометром Р3 (BASS). Уровень громкости регулируется потенциометром Р4 (VOLUME), через который усиленный и откорректированный сигнал проходит на каскады оконечного усилителя.

3.2. Предварительный усилитель на двух лампах ЕСС83 [6]

Предлагаемый предварительный усилитель представляет собой так называемый комбинированный УНЧ, то есть усилитель, в котором наряду с электровакуумными применяются и полупроводниковые приборы. Данная конструкция выполнена на двух лампах типа ЕСС83, а в оконечном каскаде используется полевой транзистор J-FET.

В основу схемы этого комбинированного предварительного усилителя положены проверенные схемотехнические решения, которые используют практически все разработчики ламповой низкочастотной техники на протяжении десятков лет. Принципиальная схема предварительного усилителя приведена на рис. 11.

Рис. 11. Принципиальная схема предварительного усилителя на двух лампах ЕСС83

Предварительный усилитель имеет два входа (INPUT 1 и INPUT 2), каждый из которых предназначен, прежде всего, для подключения электрогитары и других инструментов. Однако эти же входы можно использовать и для подключения других источников сигнала, например микрофона. Оба входа могут использоваться одновременно, при этом коррекция тембра также будет общей для сигналов в обоих каналах.

Для упрощения конструкции из схемы усилителя исключены резисторные делители, обычно подключаемые к контактам разъемов типа jack. Естественно, при желании данные делители можно установить, однако это не является необходимым.

Низкочастотные сигналы, поступающие на контакты входных разъемов, через резисторы R2 и R4 подаются на сетки триодов Е1А и Е1В первой лампы типа ЕСС83, которая является двойным триодом. Частотная компенсация влияния интегрирующего элемента, образованного последовательно включенным резистором и входной емкостью триода лампы, не является необходимой. Наоборот, этот RC элемент способствует подавлению высокочастотных помех вне акустического диапазона. Триоды лампы ЕСС83 включены по классической схеме усилителя. Различные значения величин катодных резисторов и конденсаторов обеспечивают сдвиг высоких частот у сигнала, подаваемого на верхний вход.

С анодов триодов Е1А и Е1В через нагрузочное конденсаторы с различными емкостями (С1 = 22 nF, а С2 = 68 nF) сигналы проходят на потенциометры Р1 и Р2 (GAIN 1 и GAIN 2), которыми устанавливается уровень сигнала, поступающего на следующий усилительный каскад. При перемещении движков этих потенциометров к верхним по схеме выводам и использовании обычного гитарного звукоснимателя сигнал в последующих каскадах ограничен, что обеспечивает появление эффекта «sustain» тона гитары. В то же время речь не идет о каком-либо значительном ограничении, синусоида лишь заметно округляется. Через усилительные каскады, выполненные на триодах Е1А и Е1В (перед потенциометрами GAIN), входной сигнал напряжением 500 мВ проходит практически без заметных искажений.
