Ваш радиоприемник

Если, пользуясь формулой закона Ома (рис. 5), вы захотите подсчитать сопротивление какой-нибудь цепи, то нужно будет разделить напряжение на ток. Даже без формул, на основании простой логики можно прийти к выводу — чем больше напряжение и чем меньше ток, тем больше сопротивление цепи. Выходной трансформатор понижающий — число витков вторичной обмотки во много раз меньше, чем первичной. В соответствии с этим и напряжение на звуковой катушке во много раз меньше, а переменный ток во много раз больше, чем в анодной цепи лампы. Ну, а отсюда уже непосредственно следует, что включение в анодную цепь выходной лампы низкоомного (го есть с малым сопротивлением) громкоговорителя через понижающий трансформатор равносильно тому, что в анодную цепь лампы включено большое сопротивление. Величину этого сопротивления можно сделать оптимальной (см. параметры ламп), подбирая коэффициент трансформации выходного трансформатора. Обычно его первичная обмотка содержит 2000–3000 витков тонкого провода (ПЭ 0,12 — ПЭ 0,25), а вторичная — несколько десятков витков более толстого провода (ПЭ 0,5—ПЭ 0,8). Конденсатор С₅замыкает первичную обмотку накоротко для сверхзвуковой частоты и предохраняет усилитель от самовозбуждения (стр. 121).

Постоянное напряжение подается на анод лампы через первичную обмотку — один ее конец подключен к аноду, а второй — к «плюсу». Напряжение на экранную сетку подается непосредственно с «плюса» без гасящего сопротивления, так как для выходных ламп это напряжение должно быть примерно равно анодному. Переменные составляющие анодного и экранного токов замыкаются на «землю», а оттуда на катод через конденсатор С₈фильтра выпрямителя.

Наконец, последний элемент схемы выходного каскада — цепочка R₇C₇. Это простейший регулятор тембра, с помощью которого можно «завалить» частотную характеристику в области высших звуковых частот. При этом есть возможность в какой-то степени ослабить некоторые виды помех — трески и шумы, хотя одновременно ухудшается и качество звучания. Работает регулятор тембра так. Когда движок сопротивления R₇ находится в крайнем нижнем положении, анод лампы Л₂ замкнут на «землю» через конденсатор С₇, емкость которого подобрана с таким расчетом, чтобы конденсатор хорошо пропускал высшие звуковые частоты и поэтому как бы срезал их. Для средних и особенно для низших частот емкостное сопротивление конденсатора велико, и он почти не влияет на эти составляющие. Перемещая движок сопротивления вверх (по схеме), мы увеличиваем общее сопротивление цепи, влияние конденсатора уменьшается и частотная характеристика выравнивается.

Напряжение низкой частоты, то есть усиливаемый сигнал, подается на сетку выходной лампы с анодной нагрузки R₁ усилителя напряжения (Л₁) через разделительный конденсатор С₁. Этот конденсатор нужен для того, чтобы на сетку Л₂ с анода Л₁ не попало постоянное напряжение. Если конденсатор С₁ окажется пробитым, а такое повреждение иногда случается, то на сетке Л₂ появится большое положительное напряжение, анодный ток лампы резко возрастет, и она может выйти из строя.

* * *

ГРОМКОГОВОРИТЕЛЬ - МИКРОФОН

Динамический микрофон и громкоговоритель могут при известных условиях заменять друг друга, и это хорошо иллюстрируется довольно простым опытом. Подключите к гнездам звукоснимателя обычный трансляционный динамик (разумеется, с выходным трансформатором) и говорите в него так же, как и в обычный микрофон. Приемник довольно громко воспроизведет вашу речь. Только учтите, что приемник и динамик-микрофон должны находиться на значительном расстоянии друг от друга, иначе возникнет сильная обратная связь и вся система превратится в электроакустический генератор, а проще говоря, «зовоет».

Это простейшее переговорное устройство может оказаться весьма полезным, например, для связи между двумя соседними помещениями.

* * *

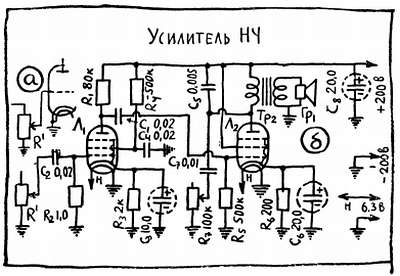

Схема первого усилительного каскада уже знакома нам (рис. 39, а), знаком и способ питания экранной сетки через гасящее сопротивление (рис. 41, б). Сопротивление утечки R₂ и конденсатор С₂ — это элементы фильтра детектора (рис. 23). Как уже было отмечено (стр. 74), переменное сопротивление R"₁ является регулятором громкости. С помощью R"₁ мы подаем на вход усилителя большую или меньшую часть низкочастотного напряжения. Иногда R"₁ включают вместо сопротивления утечки (рис. 49, а).

Приведенная на рисунке 49 схема усилителя низкой частоты в реальном приемнике встречается с целым рядом изменений и дополнений.

Многие изменения не носят принципиального характера, и вы легко поймете их, если внимательно читали предыдущие разделы. К числу таких изменений можно отнести применение в первом каскаде триода вместо пентода, подачу смещения на сетку первой лампы за счет ее собственного сеточного тока (рис. 39, б), подачу смещения на обе лампы с сопротивления включенного в цепь общего «минуса» (рис. 48), питание экранной сетки от делителя напряжения (рис. 41, в). Встречаются в усилителях НЧ особенности, с которыми мы еще не знакомы. К их числу в первую очередь нужно отнести отрицательную обратную связь, раздельную регулировку тембра и двухтактный выходной каскад.

С обратной связью мы познакомились, когда речь шла о недостатках триода (стр. 121) — она возникла из-за того, что сигнал из анодной цепи лампы попадал в сеточную. Существует две разновидности обратной связи — положительная и отрицательная. В первом случае сигнал, попадающий в сеточную цепь из анодной, действует согласованно, или, как говорят, в фазе с усиливаемым сигналом, в результате чего переменное напряжение на сетке увеличивается. Во втором случае обратная связь действует в противофазе с сигналом и ослабляет его.

В усилителях низкой частоты используется только отрицательная обратная связь, так как она позволяет снизить нелинейные искажения и в широких пределах корректировать частотную характеристику усилителя.

Каждая электронная лампа, особенно выходная, в какой-то степени изменяет форму усиливаемого сигнала, создает нелинейные искажения (стр. 38). Связано это с тем. что на некоторых участках характеристика лампы нелинейна — анодный ток не всегда прямо пропорционален напряжению на сетке. В результате нелинейных искажений на выходе усилителя появляются синусоидальные составляющие, которых не было на входе, и из радиоприемника вместо чистого, прозрачного звука доносятся скрежет и хрипы. Для объективной оценки искажений существует специальная величина — коэффициент нелинейных искажений, который показывает, сколько процентов от основного сигнала составляет мощность вновь появившихся посторонних гармоник. Нелинейные искажения в 3–5 процентов наше ухо практически не замечает, 10–15 процентов сильно искажают передачу, ну а при искажениях больше 20 процентов речь и особенно музыку может слушать человек лишь с исключительно крепкими нервами. Помимо ламп «богатым» источником нелинейных искажений является еще и громкоговоритель, а также выходной трансформатор. Кроме того, в общий счет входят искажения, которые появляются на передающей стороне радиовещательного тракта. Все это заставляет вести упорную борьбу с каждым лишним процентом искажений везде, где это только возможно, в том числе и в усилителе низкой частоты.

Когда мы вводим отрицательную обратную связь в усилитель НЧ, то из анодной цепи на сетку попадает не только усиливаемый чистый сигнал, но и все посторонние гармоники, появившиеся в самой лампе в результате искажений. И вот здесь-то, попав на главный командный пост лампы, на управляющую сетку, появившиеся в результате искажений гармоники начинают сами себя ослаблять, действуя против своих «родителей» — посторонних гармонических составляющих анодного тока. Конечно, подобным способом нельзя полностью избавиться от искажений, но уменьшить их в несколько раз удается. Заметим, что наряду с определенными достоинствами отрицательная обратная связь имеет и серьезный недостаток, она одновременно ослабляет полезный сигнал. Однако бороться с этим недостатком довольно просто-нужно лишь повысить усиление предыдущего каскада и подавать напряжение на сетку с некоторым запасом.

На рис. 50 вы видите упрощенную по сравнению с предыдущей (не показаны цепи накала, вместо пентода в первом каскаде работает триод) схему усилителя НЧ, где жирными линиями показано несколько типичных цепей отрицательной обратной связи. Прежде всего (а, б) напряжение обратной связи появится на катодных сопротивлениях R₃ и R₆, если отключить от них конденсаторы. Теперь под действием анодного тока на сопротивлениях возникает не только постоянное, но и переменное напряжение, которое, как всегда, действует между катодом и корпусом, а значит, между катодом и сеткой.

Рис. 50

Анод лампы Л₁ с ее сеткой непосредственно связывает конденсатор С₁₀ (в). Он по сути дела лишь увеличивает междуэлектродную емкость лампы. Аналогичная цепь (г) протянута с анода выходной лампы к сетке первого каскада, правда, не к самой сетке, а к сопротивлению R₃, которое, как только что было отмечено, включено между сеткой и катодом лампы Л₁. Одна из цепей (д) охватывает практически весь усилитель, так как напряжение низкой частоты здесь подается со вторичной обмотки выходного трансформатора на вход первого каскада, в другой цепи (ж) отрицательной обратной связью охвачены лишь главные источники нелинейных искажений — выходной каскад (Л₂) и выходной трансформатор. Обратная связь может подаваться и на экранную сетку, например, с части витков (I б) первичной обмотки выходного трансформатора (е). Такую схему иногда называют ультралинейной.
