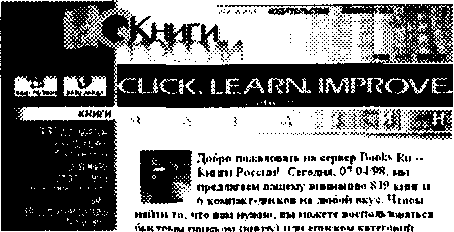

Рис. 56 Анти–алиасинг в действии: сглаживание контуров позволяет не только сохранить разборчивость текста в мелком кегле, но и передать с помощью буквально нескольких пикселов наклон и характерные графические особенности шрифта

Экранный анти–алиасинг. Единственная загвоздка с широким применением анти–алиасинга была до последнего времени в том, что аппаратные средства массовых компьютеров позволяли отображать на экране лишь ограниченную палитру цветов, что делает практически невозможным сглаживание контуров «на лету». В последнее время, однако, когда режим high color (стр. 61) становится общепринятым минимумом, анти–алиасинг встраивается во все большее количество программ. В частности, его можно задействовать для всех текстов, выводимых на экран в операционной системе Windows 95/98.

Подавляющее большинство графических программ давно уже умеют пользоваться анти–алиасингом при создании и трансформации изображений (растровые программы) или при экспорте векторного изображения в растровый формат (векторные программы). В то же время поддержка экранного анти–алиасинга, значительно повышающего комфортность работы с графикой, реализована пока лишь в некоторых векторных редакторах (например, CorelXARA).

Из–под пятницы суббота. Сглаженные контуры объектов могут вступать в конфликт с прозрачными областями изображения в формате GIF, которые никакому сглаживанию не поддаются: пиксел в GIF может быть либо прозрачным, либо нет, полутона здесь невозможны в принципе. Конечно, вытравливая фон вокруг объекта, правильнее всего было бы сплавить его контур не с фоновым цветом, а с прозрачностью, так чтобы в граничных пикселах смешивались не два цвета, а цвет объекта с неким промежуточным уровнем прозрачности, — такой объект сохранял бы анти–алиасинг своего контура над любым, в том числе и многоцветным, фоном. К сожалению, пока что подобное возможно только в формате PNG, до сих пор не поддерживаемом напрямую графическими броузерами.

В GIF же, к сожалению, любое изображение, пользующееся прозрачностью и анти–алиасингом одновременно, вынуждено нести в себе информацию о цвете фона в каждой точке контура в виде тонкого ореола, который становится заметен, когда цвет фона под изображением почему–либо отличается от задуманного. Например, если в изображении на рис. 55, в объявить прозрачными все белые пикселы, результат будет смотреться хорошо только на странице с белым фоном. Если же фон будет иметь какой–то другой цвет, то вокруг черного объекта будет видна неряшливая белая каемка.

Практических рекомендации из этого можно вывести две. Во–первых, следует отказаться от анти–алиасинга внешнего контура для тех изображений, фон под которыми заранее не известен. А во–вторых, любую графику с прозрачностью нужно подготавливать (рисовать в растре или импортировать из векторного формата) с тем фоном, который будет под этим изображением в готовой композиции. Это относится и к тем случаям, когда изображение должно размещаться над цветовой границей, — как, например, помещенный над границей синего и белого логотип сайта в примере 15. Такую графику приходится готовить в два этапа: сначала объект создается с анти–алиасингом поверх фона нужного цвета и рисунка, а затем этот фон (за исключением ореола анти–алиасинга вокруг объекта) закрашивается одним цветом и цвет этот объявляется прозрачным. Из–за колебаний величины полей веб–страницы (стр. 194) перемена цвета ореола может на несколько пикселов не совпадать с цветовой границей фонового изображения, но с этим небольшим дефектом вполне можно примириться.

Казалось бы, с одноцветным бестекстурным фоном страницы прозрачность для элементов переднего плана вообще не нужна. Однако из–за почти неизбежной диффузии в броузере к прозрачности приходится прибегать и в этом случае: если вы заполните фоновые части изображения тем же самым цветом, что и фон страницы, но не сделаете их прозрачными, на 256-цветньи мониторах граница между шершавым фоном рисунка и гладким фоном страницы в броузере будет слишком хорошо заметна. Отсюда же следует, что в изображениях с прозрачностью нельзя пользоваться редукцией палитры с диффузией — ведь прозрачным может быть объявлен только один цвет, и если фон изображения будет состоять из смеси разноцветных пикселов, полностью прозрачным его сделать уже не удастся.

ПИКСЕЛЬНЫЕ ЭФФЕКТЫ

Кроме анти–алиасинга, существует еще несколько достойных упоминания эффектов, проявляющихся на уровне отдельных пикселов изображения. Так же как многие законы физики макромира отказывают при переходе на уровень элементарных частиц, мир микроскопической графики имеет свои собственные правила и запреты.

Прежде всего, все цвета в малоразмерных графических элементах обязаны быть значительно ярче, контрастнее по отношению к своему окружению, в каком–то смысле даже «примитивнее». Я уже писал об особенностях восприятия цвета в малых по площади объектах (стр. 109); особенности эти не ограничиваются едва заметными оптическими иллюзиями, но зачастую требуют весьма значительной корректировки цвета. В экранной графике «потере индивидуальности» цвета способствует анти–алиасинг, разбавляющий цвет краевых пикселов цветом фона: чем меньше объект и чем сложнее его форма (хороший пример — текст мелким кеглем), тем большая доля составляющих его пикселов краевые и, следовательно, тем дальше воспринимаемый цвет объекта от задуманного.

Например, если в композиции присутствует залитая десятипроцентным серым плашка на белом фоне, а под ней — некий текст мелким кеглем, который по замыслу дизайнера должен соответствовать плашке по цвету, может оказаться необходимым значительно затемнить серый цвет надписи, иногда до 20 процентов серого и выше. И наоборот, яркость серого текста на черном фоне может понадобиться повысить для компенсации влияния малого размера и анти–алиасинга.

В малых размерах отказываются работать многие графические эффекты, связанные с изменением текстуры, такие как размывки, тени, трехмерность и т. п., — все эти украшения при уменьшении за некоторый минимум превращаются в нечленораздельную грязь. В малоразмерной графике подчас не хватает места даже для плоского цвета, вытесняемого анти–алиасингом (который, кстати говоря, в таких размерах начинает проявлять свое родство с фотографическими текстурами); любые другие текстуры не могут даже возникнуть на площади размером в считанные пикселы — так же как невозможно сделать осмысленные статистические выводы по выборке в десяток наблюдений.

Здесь же уместно напомнить о правиле выравнивания пропорции при уменьшении (стр. 84), о пиксельных текстурах (стр. 119) и о том, что объекты масштаба отдельных пикселов должны создаваться уже на стадии растрового изображения, а не в векторном оригинале.

ОПТИМИЗАЦИЯ

Технологическая цепочка производства графики для веб–страниц обычно включает три этапа: создание графических элементов в векторном редакторе, экспорт в полноцветный растровый формат и, наконец, оптимизацию полученной графики с одновременным переводом ее в формат с ограниченной цветностью (GIF) или в формат, реализующий сжатие с потерями (JPEG). Иногда между вторым и третьим этапами на изображение накладываются какие–то специфически растровые эффекты (например, тени или размывки); в других случаях, наоборот, второй этап может отсутствовать вообще, если векторная программа способна экспортировать графику сразу в GIF или JPEG и предоставляет при этом достаточные для профессионала возможности настройки этого процесса.

Когда проект завершен, в архиве безусловно должны остаться векторные оригиналы и конечный результат работы — оптимизированная графика в GIF или JPEG. Промежуточные же растровые файлы (для которых чаще всего используется формат TIFF) вполне можно стереть, если только к ним не применялось никакой специфической пост–векторной обработки.

Итак, оптимизация графики — т. е. поиск компромисса между ее качеством и объемом файла — сводится к выбору, во–первых, одного из двух форматов, а во–вторых, параметров сжатия в выбранном формате. Кроме практического опыта, большую помощь при этом может оказать знание свойств основных видов текстур и умение опознавать их в изображениях: как я уже упоминал (стр. 61), граница между владениями GIF и JPEG почти совпадает с разделительной линией между плоскоцветными и фотографическими текстурами.

JPEG. Сжатие графики в формате JPEG определяется одним–единственным параметром, называемым уровнем качества (quality) и измеряемым в относительных единицах — чаще всего от 0 (максимальное сжатие) до 100 (максимальное качество). Большинство JPEG-файлов сохраняются с уровнем качества в диапазоне от 50 до 100. Как правило, чем плавнее и размытее цветовые переходы в изображении, тем меньшим может быть этот параметр и тем большего сжатия удается достичь. Наоборот, четкие и контрастные цветовые границы требуют повышения уровня качества, иначе возле них появляется неряшливая «рябь».

Простота настройки этого формата (и относительная редкость в дизайне фотографических текстур по сравнению с плоским цветом) позволяют сформулировать первый шаг алгоритма оптимизации так: если принадлежность изображения к владениям одного из форматов не очевидна для вас с первого взгляда, попробуйте сначала сохранить его в формате JPEG, повышая степень сжатия до тех пор, пока качество не перестанет вас удовлетворять. Даже если получившийся файл будет несоразмерно велик и вы решите переехать в GIF, у вас, во всяком случае, будет цифра, с которой можно будет сравнить результаты. В большинстве практических случаев, однако, можно сразу же выбрать либо JPEG (для настоящих фотографий и композиций, в которых они доминируют), либо GIF (для плоскоцветных логотипов, надписей, заголовков и т. п.). Сродство JPEG'a с фотографическими текстурами столь велико, что размер файла в этом формате (при заданном уровне качества) вполне можно использовать как объективную «меру фотографичности» изображения.
