После успешных полетов вертолета Ка-8 Н.И. Камову поручается создание на его базе вертолета наблюдения и связи для кораблей Военно-морского флота.

Н.И. Камов существенно улучшает конструкцию Ка-8 и создает новый одноместный вертолет Ка-10, но уже с авиационным поршневым двигателем АИ-4Г главного конструктора Ивченко А.Г. Так случилось, что Ка-10 не стал первым серийным вертолетом фирмы, но создание малоразмерных летательных аппаратов надолго осталось прерогативой фирмы «Камов».

< image l:href="#" />

Ка-8

Ка-10

В 1971 г. решением Правительства коллективу ОКБ была поручена разработка сверхлегкого одноместного вертолета в интересах Вооруженных сил СССР. Работы по проекту возглавил заместитель главного конструктора Сергей Николаевич Фомин.

В соответствии с техническим заданием вертолет должен был быть спроектирован так, чтобы обеспечить его укладку в транспортировочный контейнер цилиндрической формы диаметром не более 500 мм.

Это требование определялось базированием вертолета как на надводных, так и на подводных судах Военно-морского флота и транспортировкой к месту эксплуатации через торпедные аппараты. Из транспортировочного состояния в эксплуатационное вертолет должен приводиться одним человеком в течение 15 минут.

И еще одно немаловажное требование было выдвинуто заказчиком — длительная эксплуатация вертолета при полной автономности от места базирования.

Эти требования сразу определили концепцию конструктивного решения вертолета — он должен быть складным, с минимальным количеством отсоединяемых элементов.

Были рассмотрены различные компоновочные решения, изучен опыт американцев, которые в 1956-57 гг. проводили конкурс проектов одноместных вертолетов.

В результате большого объема расчетно-конструкторских работ вертолет был выполнен по схеме «складного угла» с размещением пилота так же, как на вертолете Ка-10. Вертолет был оснащен роторно-поршневым двигателем воздушного охлаждения и колесным шасси с хвостовой упругой опорой.

Применение роторно-поршневого двигателя с воздушным охлаждением, работающего на автомобильном топливе, решало многие задачи: уменьшились габариты двигателя по сравнению с обычным поршневым; работа его стала более равномерной; снизился уровень вибрации и шума; возросла устойчивость к запуску в условиях низких температур. Кроме того, упрощалась задача обеспечения вертолета топливом и маслами при удалении от места базирования.

В процессе разработки был построен полномасштабный макет вертолета, на котором до мельчайших подробностей отрабатывались на уровне рабочей документации основные компоновочные решения и конструкция узлов складывания агрегатов и элементов вертолета.

Параллельно с макетом был создан опытный образец основного модуля вертолета.

Конструктивно решение узлов складываемых элементов вертолета было выполнено по схеме одноподвижных кинематических пар. Таких пар, которые обеспечивали процесс складывания или развертывания машины в эксплуатационное состояние, было шесть.

Отделяемыми элементами конструкции являлись только 4 лопасти соосных несущих винтов. Стыковка лопастей осуществлялась быстроразъемным пальчиковым соединением с фиксирующей пружинной задвижкой.

Несущая система (за исключением лопастей) и система управления вертолетом не требовали никаких регулировочных работ после развертывания вертолета в эксплуатационное состояние.

Схема управления вертолетом

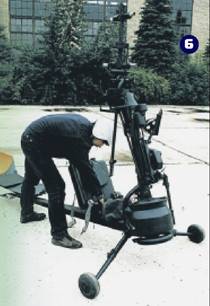

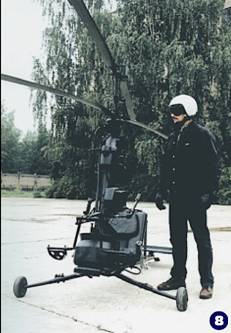

Фильмограмма сборки Ка-56

В результате натурной отработки конструкции вертолета удалось добиться того, что время приведения вертолета из транспортировочного положения в эксплутационное одним человеком составило менее 10 мин.

При взлетной массе 220 кг и при мощности роторно-поршневого двигателя 40 л.с. вертолет поднимал полезную нагрузку более 110 кг.

Вертолет мог преодолеть расстояние до 150 км со скоростью 110 км/ч на высотах полета до 1700 м.

К сожалению, вертолет не удалось довести до летных испытаний из-за недоведенности роторно-поршневого двигателя. Как это ни парадоксально, авиационные двигатели малой мощности до сих пор остаются для нас проблемой.

Затем наступили новые времена, и перед ОКБ были поставлены новые задачи. Но опыт создания такого «складывающегося» вертолета до сих пор является интересным и по-своему уникальным.

ЭКСПЛУАТАЦИЯ

«Камов» в Канаде: работа продолжается

Зарубежная эксплуатация вертолетов Ка-32 началась девять лет назад, когда в Папуа — Новой Гвинее (ПНГ) появились первые машины, принадлежащие Владивостокскому авиаотряду. Через год шесть вертолетов Ка-32 налетали в ПНГ уже 3774 часов. Они помогали западным компаниям осваивать нефтяные и газовые месторождения, перевозя различные грузы над труднопроходимыми джунглями.

С учетом этого опыта фирма «Камов» провела презентацию вертолета Ка-32 на выставке Heli-Expo. Выставку посетил президент канадской фирмы VIH Logging Кен Норри. Вскоре во время поездки в ПНГ он сам убедился в уникальных рабочих возможностях машины. Особенно важные качества вертолета — его грузоподъемность и способность работать в условиях тропиков на высотах до 1500 метров над уровнем моря.

После прошедших в Москве серьезных переговоров транспортный вертолет Ка-32Т 31000 был взят канадской компанией в лизинг и два года эксплуатировался в районе озера Ковичан в Британской Колумбии.

Первый опыт зарубежной эксплуатации подтвердил прекрасные летные свойства камовских вертолетов. Иностранные летчики быстро оценили легкость и мощь этих машин, возможность пилотирования визуально и по приборам в любых метеорологических условиях, днем и ночью, надежность автопилота и пилотажно-навигационной аппаратуры, комфортные условия работы. В ходе эксплуатации канадцы убедились в том, что Ка-32 — именно та машина, которая заменит американскую S-61.

Сложнее обстояло дело с эксплуатационными свойствами и экономическими показателями. Существовавшая в Советском Союзе плановая система недостаточно стимулировала технико-экономическую эффективность авиации. Как следствие — отставание российской авиационной техники от западной по ресурсам, срокам службы, экономичности.
