Ошибка в величине потерянной энергии на 10 % приблизительно в 2 раза изменяет величину кинетической энергии вертолета в момент посадки, так что в ~1,5 раза изменяет величину посадочной скорости. Следовательно, потерянная энергия несущего винта (а это индуктивные и профильные потери) должна определяться по совершенным программам, а не по приближенным формулам.

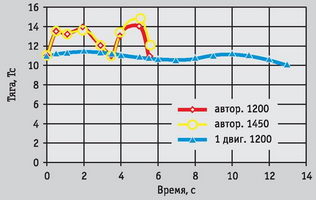

Был сделан расчет посадки на режиме авторотации вертолета, у которого момент инерции винта увеличен до 1450 кгм/с², то есть на 20 %.

Управление вертолетом было таким же, как при J_ω=1200 кгм/с². Расчет показал, что уменьшилась раскрутка винта при торможении вертолета и частота вращения винта при «подрыве» стала большей: ω₂=18 1/с вместо _ω2=17 1/с. Изменение кинетической энергии винта при «подрыве» увеличилось только на 9 %, стало равным 224 тыс. кгм. Посадочная скорость V_xg и длина пробега не изменились. Подъемная сила Y из-за увеличения ю возросла, так что вертикальная составляющая посадочной скорости V_yg уменьшилась на 0,7 м/с, с 2,6 до 1,9 м/с. Таким образом, внесенная из-за увеличения J_ω энергия 224000-206000=18000 кгм привела к уменьшению кинетической энергии вертолета в момент посадки только на 1800 кгм (уменьшение V_yg), а 16200 кгм — повышение индуктивных потерь винта из-за увеличения Y. Если выполнять посадки с V_yg=2,6 м/с, то можно увеличить начальную высоту маневра и время интенсивного торможения вертолета с большим углом тангажа, так что посадочная скорость уменьшится, но немного, до 58 км/ч. Эти примеры показали, что увеличение момента инерции винта, а следовательно, массы вертолета нецелесообразно.

Для получения сертификата летной годности делается много расчетов посадок вертолета с одним отказавшим двигателем. Поэтому и был сделан расчет энергий при такой посадке. Летчик выполнял планирование с V=75 км/ч и начал предпосадочный маневр на высоте 29 м. Предпосадочный маневр выполнялся очень плавно: тангаж увеличен за 4 с на 7°, dV/dt=-1,1 м/с², при «подрыве» шаг винта увеличен не до максимального, а на 4° за 6 с. На 9-й секунде N_дв увеличилась до максимальной, ω начала резко уменьшаться. Маневр длился 13 с. При посадке V_xg =26 км/ч, V_yg=-0,6 м/с, ω=22,3 1/с. Получились следующие результаты (в тыс. кгм):

энергия винта и планера соответственно составляет 530 и 0. Работа внешних сил А=320-530-0=-210. Энергия винта, равная 530, состоит из индуктивных и профильных потерь: 1680 и 630; энергии двигателя минус потери на привод систем вертолета: 1685; изменения кинетической энергии винта: -95 (1680+630-1685-95=530). Кинетическая энергия вертолета при посадке и посадочная скорость: mV_2²/2=(243+320)-530=33, V₂=26 км/ч.

Следует отметить, что по сравнению с посадкой на авторотации из-за работы одного двигателя интеграл от XV уменьшился, а его составляющие от индуктивных и профильных потерь винта велики (из-за малых скоростей полета и увеличения продолжительности маневра). Поэтому небольшие ошибки при определении этих потерь недопустимы. Важно правильно определить продолжительность предпосадочного маневра, от которой зависит величина интегралов, в том числе энергия, вносимая работающим двигателем. В книге «Динамика вертолета. Предельные режимы полета» (Браверман А.С., Вайнтруб А.П. М.: Машиностроение, 1988) время маневра определялось по предварительным расчетам нескольких маневров численным интегрированием уравнений движения. Затем была получена аналитическая зависимость времени маневра от высоты, на которой происходит отказ двигателя.

В приведенном выше примере (формула 6) вносимая энергия равна 243+320=563, а потерянная — 530, их разность, то есть кинетическая энергия в момент посадки, равна 33. По расчетам по формуле (11) вносимая энергия равна 243+320+1685+95=2343, а потерянная 1680+630=2310 кгм. Значит, кинетическая энергия при посадке и посадочная скорость определяются как малая разность больших величин, следовательно, требуется высокая точность расчетов. Небольшая ошибка в величине потерь приводит к принципиальному искажению результатов расчетов. Однако даже при ошибке можно найти такое управление шагом винта и мощностью двигателя, что посадочная скорость будет малой.

В работе «О безопасной высоте висения» (вертикальной посадке вертолета после отказа двигателя на режиме висения) на числовом примере показано, что энергия работающего двигателя составляет 70 % от энергии индуктивных и профильных потерь, а энергия «подрыва» — 12 %. Изменение кинетической энергии вертолета мало, так как вертолет изменяет скорость от нуля до малой величины: вертикальная посадочная скорость не более 3–4 м/с. Требуется найти потенциальную энергию вертолета, которой пропорциональна высота висения. Потенциальная энергия равна 100 %- (70+12)%=100 %-82 %=18 %, то есть величины энергий не так близки, как при посадке с режима планирования с поступательной скоростью.

Метод мощностей

Есть методы, в которых для определения dV/dt и V_yg используется уравнение

Авторы фактически предполагают, что потери мощности и сила X равны как при маневрировании вертолета, так и при установившемся горизонтальном полете.

В книге «Динамика полета вертолета» (Трошин И.С. М.: МАИ, 1990) дана следующая формула:

где — N_v увеличение мощности при изменении направления полета. Однако потери мощности изменяются и при прямолинейном полете. В работе нет указания, как найти N_v.

Предлагается другая формула:

В это уравнение входят мощность двигателя и коэффициент η_в, названный пропульсивным коэффициентом вертолета. Известно понятие о пропульсивном коэффициенте η несущего винта. Он определяется как отношение приращений (Δ — обозначение приращений) пропульсивной и полной мощностей несущего винта:

η =-Δ (XV)/ΔN.

Получим аналогичное выражение для коэффициента η_в. Приравняв друг к другу выражения для произведения XV по уравнениям (4) и (9), получим

Это уравнение при установившемся горизонтальном полете обращается в следующее:

Вычтем из первого уравнения второе:

Обозначив

получим предлагаемое выражение (12). Из выражения (13) видно, что коэффициент η_в, кроме изменения индуктивных и профильных потерь несущего винта при маневрировании, учитывает изменение силы сопротивления планера вертолета, изменение взаимовлияния винтов и планера, а у многовинтовых схем — изменение взаимовлияния винтов. Он учитывает также изменение потерь мощности двигателя при маневрировании.

Коэффициент η_в находится не по формуле (13), а следующим образом. Определенная в летных испытаниях или по расчету зависимость GV_yg=ƒ(N_дв) на установившемся прямолинейном полете при G=const, Vcosα=const и ωR=const линеаризуется, то есть максимально близко к экспериментальным или расчетным точкам проводится прямая линия (нетрудно показать, что точки располагаются близко к прямым). Эта зависимость определяется не при V=const, а при Vcosα=const, чтобы охватить все возможные траектории с любыми углами θ. Так, в полете вертолета по вертикали, когда 0~α=±90°, точки с разными V ложатся на кривую с Vcosα=const=0. Коэффициент η_в равен тангенсу угла наклона прямой. По этой зависимости находится также N_{дв.г. п}.

Определение η_в и N_{дв.г. п} можно формализовать и выполнять на компьютере.

Указанную зависимость требуется определить при разных Vcosα=const. Формулу (12) проще использовать для расчета торможения или разгона вертолета по прямолинейной траектории, когда G-ranst, так как в этом случае величины N_{дв.г. п} и η_в достаточно определить при одной величине G.

Проинтегрировав уравнение (12), получим еще один вариант уравнения баланса энергий:
