Убедившись, что в принципе всё решаемо, заглушили ненужные уже дыры в порогах и стали снижать сопротивление воздуховодов. При этом удалось выяснить главное: "осечка" с продувкой агрегатов на второй серии произошла по двум основным причинам.
Во-первых, сечение воздуховодов оказалось чересчур "зажатым", из-за чего поток воздуха сильно тормозился. И во-вторых – поток три раза "переламывался" под прямым углом, что ещё больше увеличивало сопротивление. В результате скорость потока оказалась недостаточной, и агрегаты толком не обдувались.
Всё это было нами учтено, и кузов данного
Вдобавок на этом же макете редуктор переднего моста убрали из непродуваемого "мешка" под двигателем и закрепили его снаружи днища на специальном (пока самодельном) подрамнике. Теперь он будет, как на "Ниве", обдуваться при движении окружающим воздухом.
Лезем опять в динамометрическую камеру. Результаты обнадёживают. Похоже, что мы на правильном пути.
Дело было олимпийским летом 1980 года. Надо ехать в Среднюю Азию для проверки в реальных условиях, в том числе и на сыпучем песке при сорокоградусной жаре.
Смешная это была машина! Кузов-то был взят прежний, с громадными колёсными арками под большие и широкие шины ВлИ-6. А поставили мы серийные маленькие (относительно) ВлИ-5! Да ещё этот варенный-переваренный кузов окрасили той краской, какая тогда попалась под руку – ярко-голубой. Можете себе представить!
Образец был весь увешан термодатчиками – в общей сложности их было около пятидесяти. А регистрирующий прибор – всего один, на 10 каналов (о многоканальных самописцах тогда можно было только мечтать!). Так и работали в Туркмении целый месяц, переключаясь с одного пучка проводов на другой (всего их было пять).
В принципе, идея оказалась здравой. Горячий воздух из моторного отсека, как и в динамометрической камере, успешно охлаждал агрегаты. Которые, к тому же, выдерживают гораздо более высокую температуру, чем двигатель. Да и редуктор переднего моста, обдуваемый воздухом, сразу перестал греться.
В общем, из Туркмении мы вернулись окрылёнными.
Работаем с ходовым макетом в туркменском пекле.
Бригада по южным испытаниям ходового макета В. Карабанов, В. Корнилов, В. Королёв и автор.
Заодно макет был проверен в горах (вверху – ночёвка у горной речки, внизу – на знакомом заоблачном Шахристанском перевале).
Оставалось решить последнюю задачу – правильно распорядиться потоком воздуха. И вот тут мы с конструкторами столкнулись с неразрешимыми на первый взгляд противоречиями.
Чтобы нормально "дышал" двигатель (вернее – его радиатор с вентилятором), лучше всего вообще снять капот – снизу-то моторный отсек наглухо закрыт! Но при этом в "тоннель" к агрегатам воздух, разумеется, не пойдёт, и никакой продувки просто не будет.
А вот для агрегатов, наоборот,
лучше всего подошёл бы абсолютно "глухой" капот – тогда вентилятор гнал бы весь воздух только на их продувку. Но в этом случае очень быстро перегреется двигатель, так как в отсеке создаётся "подпор" (аэродинамическое сопротивление тоннеля и воздуховодов, как ни крути, всё же довольно высоко), из-за чего радиатор почти не "дышит".В общем, хвост вытащил – нос увяз, и наоборот.
Поэтому в капоте не обойтись без какой-то калиброванной решётки для выпуска части воздуха наружу и уменьшения "подпора", чтобы и двигатель не грелся, и агрегаты эффективно охлаждались.
На поиск этого оптимального баланса (так сказать, "золотой середины") и ушло впоследствии несколько лет! Перелопатили бесчисленное количество вариантов. Только не надо полагать, что поиск сей вёлся вслепую. Продвижение вперёд было поэтапным и достаточно осмысленным. Хотя, конечно, в заводских условиях делать работу серьёзного отраслевого НИИ чрезвычайно трудно.
В итоге нормально задышали и двигатель, и агрегаты. Мы сделали это!
Параллельно с работой над макетом осуществили опережающую проверку новой комплектации на надёжность узлов трансмиссии в реальных условиях эксплуатации.

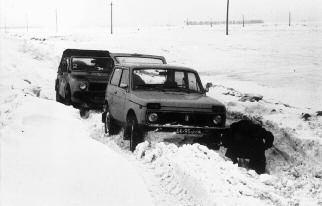

Чтобы не дожидаться новых образцов, её провели в 1979-80 гг. совместно с заказчиком на четырёх серийных "Нивах", окрашенных по просьбе военных в зелёный цвет. Именно в зелёный, поскольку краски защитного цвета, именуемого хаки, на заводе не нашлось. На них установили соответствующие двигатели и агрегаты (подобная комплектация с 1,3-литровым двигателем имела индекс 21211).
Результаты, естественно, оказались положительными, да и трудно было ожидать иного с подобной перестраховкой по мотору!
А тут и подоспели чертежи новых, полностью изменённых – от кузова до колёс – образцов третьей серии ЗЭ2122, в которых было уже учтено многое из наработанного на тот момент. Образцы сразу же были запущены в изготовление.

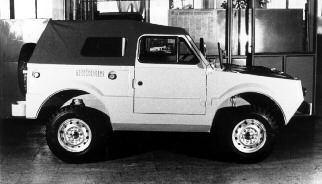

В начале 1982 года был собран первый образец третьей серии. Сборка второго несколько задержалась, и он вышел из цеха только в середине лета. Образцы эти, как и все последующие, были защитного цвета.

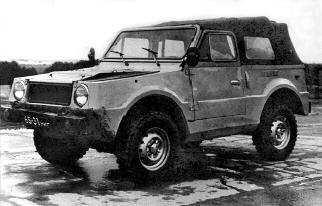

Это была уже совсем другая машина. Компактная, в габаритах "Нивы", она выглядела гораздо более вазовской, чем предыдущие "монстры".
Передний воздухозаборник здесь тоже оказался явно великоватым, как и на второй серии. Впоследствии его удалось уменьшить почти вдвое.
На плаву его проём, как и на предшественниках, закрывался перекидным щитком, находящимся в передней части капота (что одновременно открывало верхний воздухозаборник). Надлежащая герметичность обеспечивалась прижатием щитка к резиновому уплотнителю, окаймляющему проём.
Образцы имели и двойной пол, и двойной правый борт с решёткой выброса воздуха в задней части (к тому времени уже выяснилось, что выброс через один борт эффективнее, чем через два – поток воздуха лучше организован).
РИМ был отсоединён от двигателя, вынесен наружу и закреплён на подрамнике кузова. Это не только решило проблему его обдува, но и позволило заметно снизить общий уровень вибрации (прекратилась раскачка двигателя мощным реактивным моментом от редуктора).
К тому же упростилось уплотнение передней части днища – исчезли громоздкие брезентовые чехлы приводов колёс и рулевых тяг. Это решение было проверено ещё на упомянутом ходовом макете.
