Эта целостность блокирования в масштабе всех процессов также необходима для осуществления асинхронных
Процесс буферизации
Запрос на вывод данных может генерироваться после диалога с пользователем или в результате пакетного процесса. Процесс буферизации подготавливает формат данных для выбранного пути вывода данных — например, для принтера, факса, электронной почты и т. д., и сохраняет их во временном последовательном файле TEMSE (temporary sequential). Затем процесс буферизации переадресует запрос на вывод данных в соответствующую
Другие службы
Процессы, протекающие на серверах приложений, используют службу сообщений для обмена данными и информацией.
Служба шлюзов обеспечивает коммуникацию между системой R/3 и другими внешними системами, в том числе R/3 и R/2. В основном эта служба занимается передачей больших объемов связанных с приложениями данных. Для передачи информации эта служба использует протокол CPI–C.
Центральная управляющая система
Computing Center Management System (CCMS) — это удобный в использовании полноценный централизованный инструмент системного администрирования и управления R/3, ориентированный на графическое представление. Его возможности включают в себя инструменты для выполнения системных операций, осуществления контроля, мониторинга и оптимизации. Достижение этих целей стало возможным благодаря полной интеграции CCMS не только с системой R/3, но также с операционной системой, управлением сети и системой управления базами данных.
Как и предполагает название, Панель управления — главный инструмент мониторинга системы, который обеспечивает всеобъемлющий обзор операций и действий в масштабе системы R/3; она следит за всеми функциями управления системой SAP. В Панели управления предусмотрены средства представления в различном виде буферов, мониторов, предупреждений, информации о сбоях, системных журналов и т. д. Ниже приведены некоторые виды, доступные в Панели управления:
• Стандартный вид
• Вид статуса сервера
• Вид буферной памяти
• Вид предупреждений
• Вид характеристик работы системы
• Вид диспетчера
• Вид системного журнала
• Управление памятью.
Один из показанных на Панели управления пунктов отвечает за пуск и работу режимов SAP, которые мы обсудим ниже.

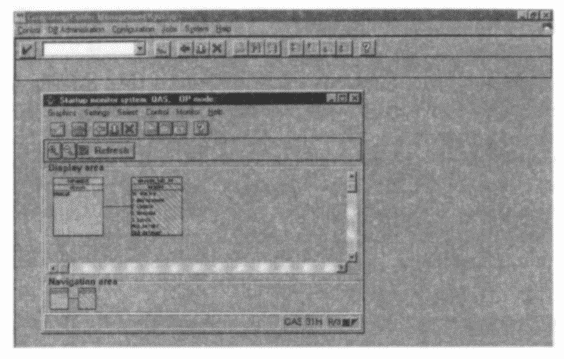

Рис. 7.2. Диалоговое окно Computer Center Management System.
Событие в R/3 — это группа процессов, которая обеспечивает работу ряда упомянутых выше служб SAP. Каждое событие имеет диспетчера и набор рабочих процессов. Все события конфигурируются с помощью профиля режима. Профиль события содержит следующие сведения:
• Требования события к необходимым для работы системным ресурсам — таким, как основная память, совместно используемая память и размер roll-области.
• Какие рабочие процессы инициируют это событие и их количество
• Доступность других служб, таких, как служба сообщений и т. д.
Профили используются во время запуска
и остановки системы, включая все службы, предоставляемые соответствующими событиями.Группы сеансов
Группа сеанса определяет группу событий. Как уже упоминалось выше, при запросе пользователя на подключение обработчик запросов направляет запрос в ту логическую группу, которая в данный момент меньше всего загружена. Это называется «балансирование нагрузки сеансов».
Рабочие режимы
Рабочие режимы обеспечивают гибкость, необходимую для того, чтобы задавать режимы и в определенные периоды времени удовлетворять требованиям большого количества рабочих процессов, более ресурсо-требовательных запросов или пакетных процессов.
Эта функция помогает CCMS проводить мониторинг характеристик работы всей системы. Когда какой-либо из заданных параметров пересекает свой порог допустимости, система отправляет соответствующее предупреждение.
Контрольные устройства системы R/3 собирают подробную информацию обо всех компонентах, участвующих в работе системы, в том числе о пользователях, самой системе SAP R/3, операционной системе, сети и системе баз данных. Используя собранную информацию, контрольное устройство тщательно ее анализирует и, в случае обнаружения нестандартных ситуаций, выводит графическое предупреждение. На рис. 7.3 представлен экран Обновления предельных значений для предупреждений.

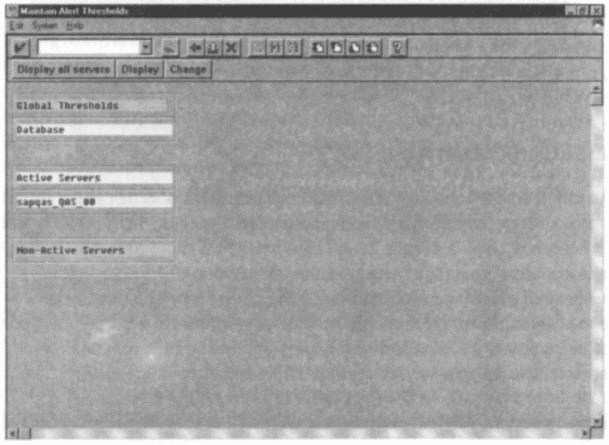

Рис. 7.3. Диалоговое окно Обновление предельных значений для предупреждений.
Предупреждения в системе SAP в основном направлены на улучшение характеристик работы SAP с помощью упреждения возможных проблем и сообщения о них пользователю в реальном времени. Предупреждения бывают двух видов:
• Общие предупреждения, действительные в масштабе всех режимов SAP
• Местные предупреждения, специфичные для того или иного сервера.
В CCMS предусмотрены утилиты для того, чтобы задавать пороги параметров работы системы, после превышения которых выводится предупреждение для пользователя. Эти параметры относятся к характеристикам работы операционной системы, баз данных, сети, буферов и системного журнала.
Система CCMS также обеспечивает мониторинг характеристик работы следующих компонентов системы:
• Рабочих процессов
• Операционной системы
• Работу буфера
• Работу баз данных.
Панель управления и транспортная система
Панель управления — это часть АРМ Разработчика АВАР/4, но в этом разделе мы обсудим тесно связанную с ней транспортную систему. Панель управления предоставляет инструменты для программирования на АВАР.
Так как панель управления полностью интегрирована с АРМ Разработчика АВАР/4 и инструментами пользовательских настроек, объектом разработки на АВАР может быть любая программа, меню, экран, функциональный модуль, таблица, домен, элемент данных, документация и т. д..
